Tandhjul 36Z tænder 420 indre diameter 058 hulmønster 090

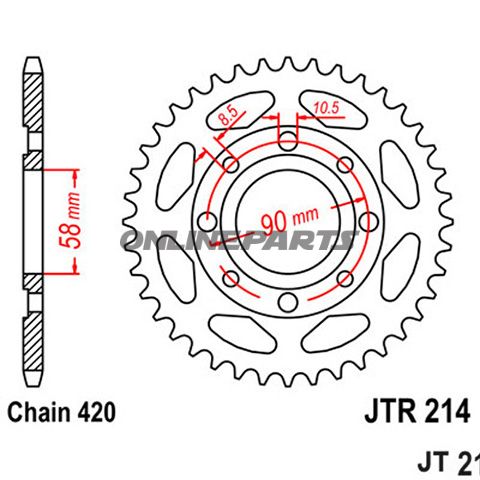

Tandhjul 36 tænder (420), indre diameter 58 mm, boltcirkel 90 mm — baghjulskrans til kæde

Produkt: Tandhjul fra JT Sprockets, artikelnummer MPN 727.02.08, GTIN 824225302219. Dette tandhjul er udført i stål og beregnet til montage på baghjulsnav med 4 bolte og countersunk (indfærdede) bolte. Antal tænder: 36. Pitch: 420.

Funktion og anvendelse

• Tandhjulet overfører drejningsmoment fra kæden til baghjulet og definerer derved endelig gearing (hastighed/acceleration) i drivlinjen.
• Designet til standard 420 kæder, passer til ophængninger hvor PCD (boltcirkel) er 90 mm og indre centrumhul 58 mm.
• Boltmønsteret og countersunk-bolt-udformningen sikrer korrekt flad og stabil samling mod navfladen for minimal sidemæssig forskydning.

Materialer og fremstilling

• Materiale: Stålkonstruktion med varmebehandling efter bearbejdning for at opnå slidstyrke og dimensionsstabilitet.
• Fremstillingsmetode: Drejning, fræsning og boring på CNC-maskiner for at holde stramme tolerancer på tandprofil og boltmønster.
• Efter varmebehandling kontrolleres hver enhed manuelt som led i producentens kvalitetsrutine for at sikre pasform og tandprofil.

Tekniske detaljer

• Pitch: 420
• Antal tænder: 36
• Indre diameter (centrehul): 58 mm
• Boltcirkel (PCD): 90 mm
• Boltdiametre ved monteringshuller: 10,5 mm og 8,5 mm (mulighed for forskellige bolttyper afhængigt af frame/nav)
• Monteringsbolte: 4 stk., countersunk type
• Offset: 0 mm
• Producent: JT Sprockets (MPN 727.02.08, GTIN 824225302219)

Kompatibilitet og montageovervejelser

• Kontroller at kædetype er 420 og at navets PCD (90 mm) og centreringshul (58 mm) stemmer overens med montagefladen.
• Bemærk bolthulenes diametre (10,5 mm / 8,5 mm) — vælg bolte og spændemoment i henhold til køretøjsfabrikantens specifikationer.
• Ved montering: rengør kontaktflader, kontroller navforvitring og anvend eventuelt passende momentbegrænser for at undgå deformation af flange.

Kvalitets- og produktionsinformation fra producenten

JT Sprockets fremstiller tandhjul og kæder via en proces med op til 25 produktionsfaser og flere end ti individuelle kvalitetskontroller. Kombinationen af CNC-drejning, fræsning og boring samt efterfølgende varmehærdning og manuel slutkontrol giver et produkt med begrænsede tolerancer og ensartet tandprofil, hvilket er relevant ved krav til slidstærke og præcise drivlinjedele.

Bemærkninger

• Oplysningerne om MPN (727.02.08), GTIN (824225302219) og producent (JT Sprockets) er integreret i produktidentifikationen og kan anvendes ved reservedelsøgning.
• Denne beskrivelse fokuserer på teknisk information; ved tvivl om pasform sammenlignes mål eller kontaktes en fagperson for proaktiv kontrol før montering.
