Tandhjul 42Z tænder 420 indvendig diameter 070 hulmønster 090

Tandhjul til kæde, 42 tænder, 420 pitch — indv. diameter 70 mm, hulmønster 90 mm

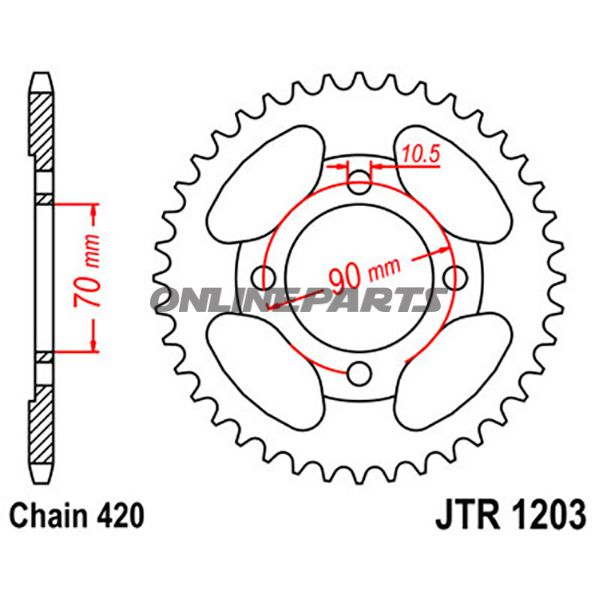

Produktoversigt: Dette tandhjul fra JT Sprockets (GTIN: 824225300055, MPN: 727.01.55) er et traditionelt drejet, fræset og borebearbejdet stål-tandhjul designet til 420-kæder. Det har 42 tænder, indvendig borehul Ø70 mm og boltcenter (PCD) 90 mm med 4 monteringshuller. Bolt-huldiameteren er 10,5 mm og bolt-typen er fladt hoved; offset er 0 mm.

Funktion og anvendelse:

• Tandhjulets primære funktion er at overføre drejningsmoment mellem motorens udgående aksel og baghjulskæden i motorcykeldrivlinjen med standard 420 pitch.
• Designet til direkte montering på nav med 70 mm indvendig diameter og 90 mm hulmønster, hvilket gør det egnet til køretøjer og navdimensioner, der følger disse mål.
• Fladt hoved-bolteforbindelsen giver en plan kontaktflade mod navet og let adgang ved montering/demontering.

Materiale og fremstillingsmetode:

• Tandhjulet er fremstillet i stål, valgt for sin kombination af styrke, slidstyrke og evne til at modstå belastning i kraftoverføringsapplikationer.
• Producenten JT Sprockets anvender drejning, fræsning og boring som primære bearbejdningsmetoder for at opnå præcise tolerancer og korrekt tandprofil. Efter varmebehandling kontrolleres hver enhed manuelt for at sikre overensstemmelse med specifikationerne.
• Materiale- og varmebehandlingsprocessen sikrer en balance mellem hårdhed i tandflankerne (for slidmodstand) og sejhed i kernematerialet (for at reducere risiko for sprødbrud).

Tekniske data (sammenfatning):

• Pitch: 420
• Antal tænder: 42
• Indvendig diameter (borehul): 70 mm
• PCD (hulmønster): 90 mm
• Antal monteringsbolte: 4
• Bolt-huldiameter: 10,5 mm
• Bolt-type: fladt hoved
• Offset: 0 mm
• Materiale: stål
• Producent: JT Sprockets
• MPN: 727.01.55
• GTIN: 824225300055

Kompatibilitet og monteringsbemærkninger:

• Kontroller, at navets indvendige diameter og boltcenter (PCD 90 mm) matcher dit baghjulsnav eller drivakselens flangemål. Den angivne bolt-huldiameter (10,5 mm) og bolt-type (fladt hoved) skal passe til de anvendte fastgørelsesbolte.
• 420 pitch betyder kompatibilitet med standard 420-kæder; ved skifte mellem forskellige pitch-typer må hverken kæde eller tandhjul kombineres tværs over pitch-typer.
• Ved montering bør boltene tilspændes i kryds for at sikre ensartet kontaktflade og undgå skæv belastning på tandhjulet.

Kvalitetskontrol og sporbarhed:

• JT Sprockets angiver flere produktionsfaser og individuelle kvalitetskontroller under fremstillingen, samt endelig manuel inspektion efter varmebehandling. GTIN og MPN indgår i producentens sporbarhedssystem og kan bruges ved forespørgsler på kompatibilitet eller reservedelsidentifikation.

Praktiske overvejelser for montøren:

• Undersøg tandprofil og kæde-slid ved generel service; udskift tandhjul og kæde parallelt ved tydeligt slid for at undgå accelereret forringelse.
• Ved montering efter varmebehandling kan mindre dimensionelle afvigelser være muligt; brug fabrikkens angivne tolerancer og anvend momentnøgle ved tilspænding.

Producenten JT Sprockets er kendt for omfattende CNC-bearbejdning og en produktionsproces, der prioriterer præcision i tandprofil og konsekvent varmebehandling. Mærket og artikelnummeret (MPN 727.01.55) kan bruges til at verificere reservedelens match til specifikke motorcykelmodeller eller navdimensioner.
