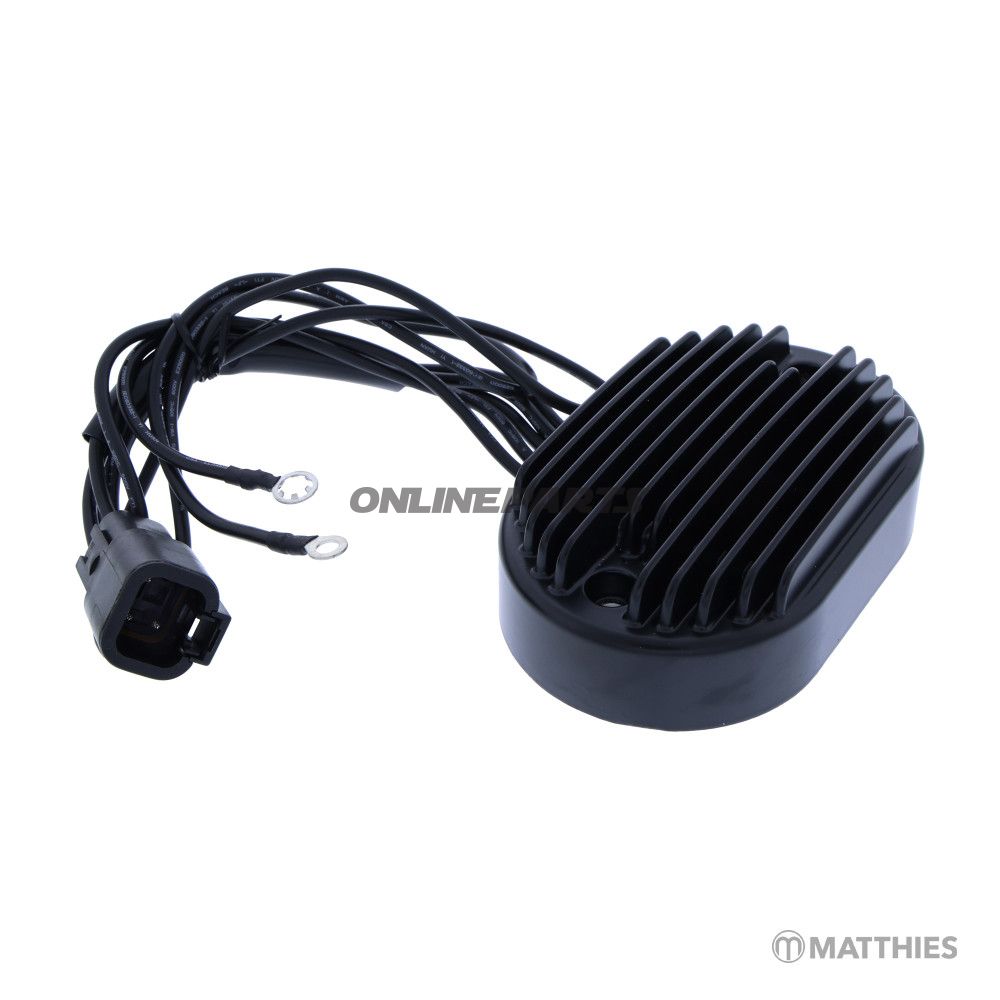

Regulator / ensretter til Harley-Davidson V-twin (JMP alternativ 7003546)
Produkt: Regulator / ensretter fra JMP (alternativnummer 7003546). MPN: 700.40.78. GTIN: 4043981470079.
Funktion og placering:
- Regulator/ensretter omdanner vekselstrømmen fra generatoren (alternator) til jævnstrøm og regulerer ladningsspændingen til batteriet og elsystemet.
- Monteres typisk i nærheden af motor eller ramme på cruisere/touring-motorcykler, hvor den er beskyttet mod direkte vejrpåvirkning men alligevel eksponeret for varme fra motor og udstødning.
Materialevalg og egenskaber:
- Kapsling: ofte aluminium for god varmeafledning og korrosionsmodstand. Aluminiumets varmeledningsevne hjælper med at sprede varme fra dioder og spændingsregulator.
- Elektroniske komponenter: fastgjorte dioder og regulatorprint dimensioneret til typiske ladningsstrømme på store V-twin motorer; svejsede eller loddeforbindelser og isolering til vibrationseksponering.
- Tilslutninger: solide stik og kabelsko beregnet til olieret og vibrerende miljø; pakninger eller tætningsløsninger for at reducere fugtindtrængning.
Teknisk værdi for denne motorcykeltype:
De listede køretøjer er Harley‑Davidson cruiser/touring-modeller med 1450 cc V‑twin (fx Softail- og Dyna-familier, årgange ca. 2001–2006). På denne type tungere cruisere er stabil ladning vigtig for elektriske forbrugere som EFI-system, tænding, lygter og tilbehør ved lavt omdrejningstal. En regulator/ensretter sikrer konstant batterispenning under både tomgang og kørsel og forebygger overlading eller underladning, som påvirker start- og driftsstabilitet.
Kompatibilitet (kort):
- Passer bl.a. til flere Harley‑Davidson Softail- og Dyna-variationer med 1450 cc (modeller og årgange 2001–2006 såsom FLSTC, FLSTF, FXST, FXSTD og varianter med/uden EFI).
Anbefalinger ved installation og vedligeholdelse:
- Kontroller alternatorens stator og rotor for kortslutninger eller slid, da en defekt generator kan overbelaste en ny regulator.
- Mål batterisystemets spænding før og efter udskiftning (ved tomgang og ved ca. 3.000–4.000 rpm) for at sikre korrekt regulering (typisk ~13,8–14,5 V under belastning afhængig af batteritype).
- Undersøg kabler og jordforbindelser for korrosion og løse forbindelser. Dårlige jordforbindelser kan give fejlagtige spændingsmålinger og skade regulator/ensretter.
- Sørg for korrekt mekanisk fastgørelse og luftcirkulation omkring enheden for at undgå overophedning; brug korrekt moment på beslag og undlad at placere ledninger under skærende spænding.
Relaterede dele at kontrollere samtidig:
- Batteriets tilstand (kapacitet og ladetilstand) — et dårligt batteri kan belaste regulatoren.
- Stator/alternator (statorviklinger og connector) — hvis statoren er beskadiget kan den påvirke regulatorens levetid.
Bemærkninger om JMP og referenceoplysninger:
- JMP er angivet som brand for dette alternativ. MPN 700.40.78 og GTIN 4043981470079 kan bruges til at krydstjekke delepassende og reservedelslister.
- Produktbetegnelsen i leverandørdata kan være angivet som regulator/rectifier eller ensretter/regulator; dette er samme funktion, blot oversat fra engelsk/tysk.
Kompatible modeller (eksempler fra dataset):
- Harley‑Davidson FLSTC 1450 (2001–2006)
- Harley‑Davidson FLSTCI / FLSTFI 1450 EFI (2001–2006)
- Harley‑Davidson FLSTF / FLSTFI 1450 (2001–2006)
- Harley‑Davidson FLSTS / FLSTNI / FLSTSCI 1450 EFI (udvalgte år 2001–2006)
- Harley‑Davidson FXST / FXSTB / FXSTD / FXSTDI / FXSTI / FXSTSI / FXSTBI 1450 (2001–2006)
