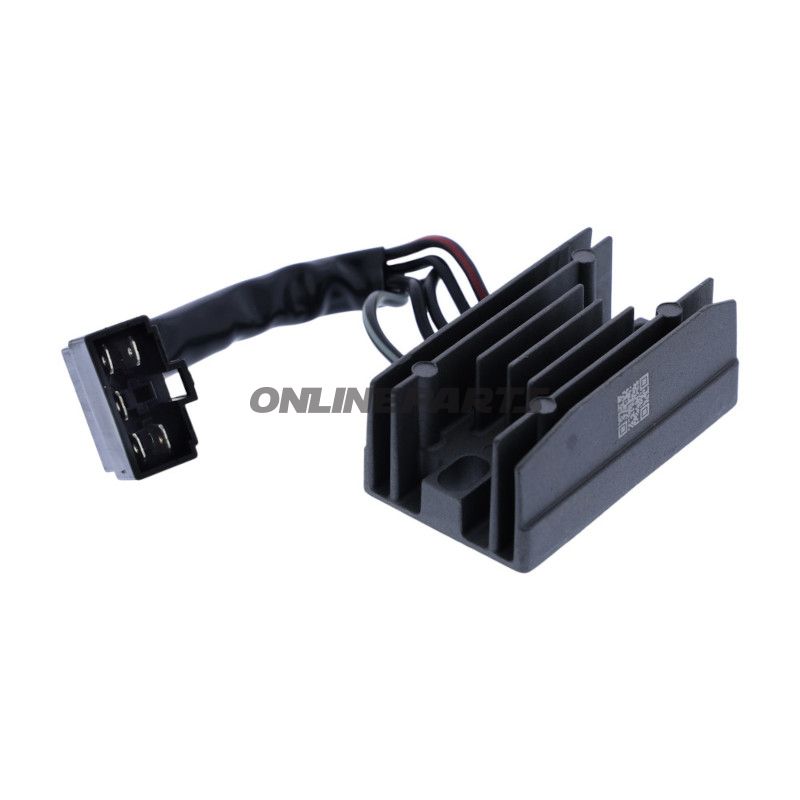

Regulator / ensretter til opladningssystem (JMP alternativ 7001977)
Produkt: Regulator/rectifier fra JMP (alternativ nummer 7001977), MPN 700.33.71, GTIN 4043981436051. En regulator/ensretter styrer ladningsspændingen fra generatoren og omsætter vekselstrøm til jævnstrøm for batteri- og elsystemet.
Funktion og placering
- Funktion: Omgør generatorens AC-output til DC og regulerer ladningsspændingen for at beskytte batteri og elektroniske komponenter mod over- eller underspænding.
- Placering: Monteres typisk i nærheden af batteri eller generator/stator, ofte fastgjort til stel eller motorophæng for afledning af varme og kort kabeltræk mellem stator og batteri.
Materialer og egenskaber
- Kapsling: Metalhus med varmeafledende egenskaber for at sikre stabil drift ved varmetilførsel fra elektroniske komponenter.
- Elektronik: Integrerede dioder til ensretning og spændingsregulator (ofte shunt- eller switch-mode afhængig af konstruktion). Komponentvalg har indflydelse på termisk ydelse og levetid.
- Stik og tilslutninger: Robust el-stikdesign beregnet til vibrationspåvirkede miljøer; korrekt pasform og korrosionssikring er vigtig for langtidsholdbar kontakt.
Teknisk vedligeholdelse og fejlfinding
- Kontrollér fastgørelse og jordforbindelse ved montering – dårlig jord er en almindelig fejlårsak til varierende ladning.
- Mål ladningsspænding ved batteripoler ved tomgang og ved højere omdrejningstal; afvigelser indikerer defekt regulator eller stator.
- Vurder kabelføring og stik for smeltning, korrosion eller løs kontakt. Udskift beskadigede stik og isolering for at undgå intermittente fejl.
- Undgå at dække regulatorens varmeafledende flader; manglende køling forkorter komponenternes levetid.
Kompatibilitet og køretøjstype
De listede modeller omfatter små til mellemstore gade-/scooter-motorcykler og ATV'er fra Honda, Suzuki, Benelli mv. Dette indikerer, at delen primært anvendes på street/scooter- og let touring-typen køretøjer samt mindre offroad/ATV. På disse maskiner er en stabil ladning vigtig for belysning, tænding og batteridrift under korte bykørsler og længere pendling.
Passer bl.a. til Honda CM 125/250 C (ca. 1982–1983), forskellige Suzuki UC/UH/VL/FL-serier og LT-F ATV-modeller (1997–2009) samt Benelli Zen Zero 350 LC (2012–2017).
Anbefalede kontrolpunkter ved udskiftning
- Kontrollér statorens modstand og isolation; en defekt stator kan belaste en ny regulator.
- Kontrollér batteriets tilstand og terminaler—et svagt batteri kan give falske fejlsignaler i ladningssystemet.
- Sørg for korrekte stik/adaptorer hvis chassismonteringspunkter eller benkonfigurationer afviger fra originalen.
Praktiske bemærkninger
- Produktet markedsføres som et JMP-alternativ (MPN 700.33.71) og leveres med GTIN 4043981436051, hvilket gør det muligt at identificere delen i kataloger og reservedelssystemer.
- Ved montage: brug korrekt moment på skruer, sikre god jordforbindelse og kontroller efterfølgende ladningsspænding for at bekræfte funktion.
Kompatible køretøjer (udvalgte eksempler)
- Honda CM 125 C / CM 250 C (1982–1983)
- Suzuki LT-F 160 / LT-F 300 F (1997–2004)
- Suzuki UC 125 / UC 150 / UH 125 / UH 150 / VL 125 LC / VL 250 LC / FL 125 SDW (1999–2009)
- Benelli Zen Zero 350 LC (2012–2017)
