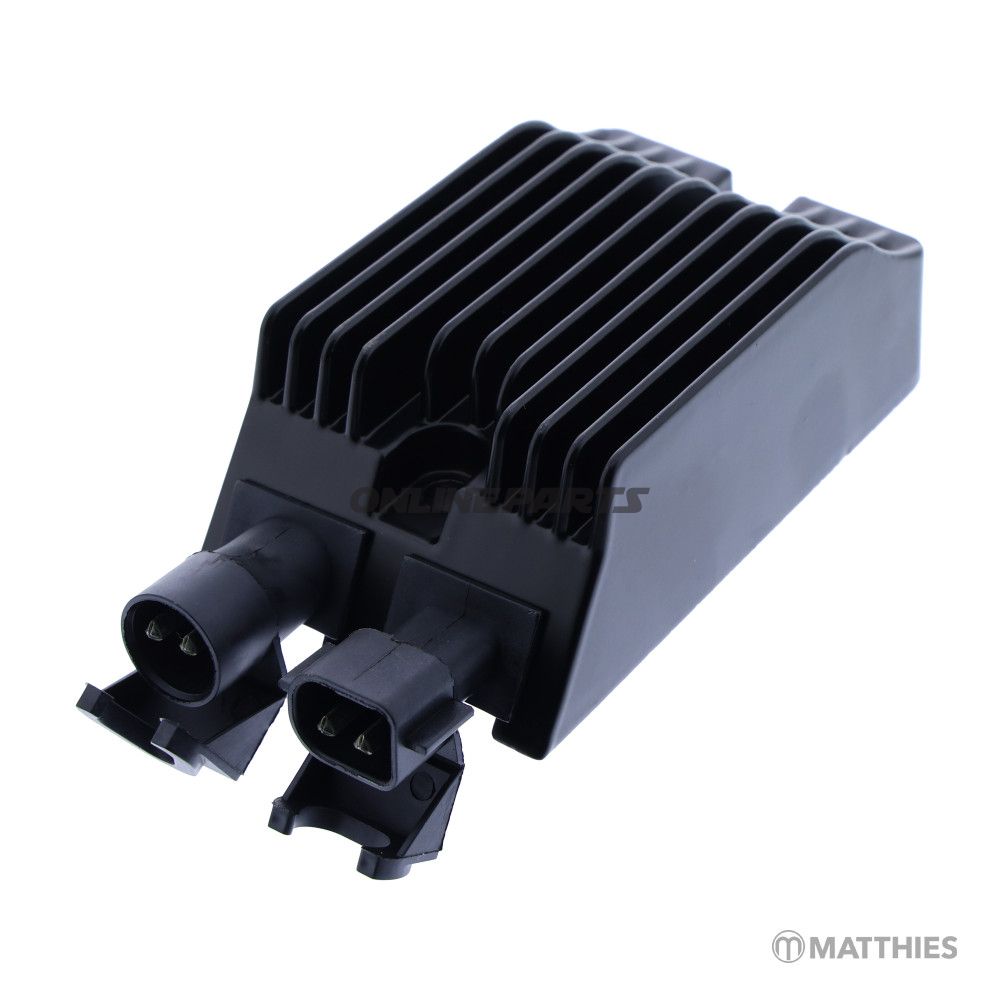

REGULATOR/RECTIFIER JMP Alternativ: 7003548

Regulator / ensretter til Harley-Davidson (JMP alternativ 7003548)

Produkt: Regulator/ensretter fra JMP (alternativnr. 7003548). Identifikation: MPN 700.40.80, GTIN 4043981470093. JMP-brandet er angivet som producent/leverandør af enheden.

Funktion og placering
En regulator/ensretter omformer den vekselstrøm (AC), som generatoren/alternatoren på motorcyklen producerer, til jævnstrøm (DC) og regulerer opladningsspændingen til batteriet og elektriske systemer. Enheden er monteret i det elektriske kredsløb mellem generatorens stator og batteri/fordelingsnettet og sidder typisk bag stellet eller under sædet på de angivne Harley-Davidson-modeller.

Materialevalg og egenskaber
JMP-enheden er udført i et kapslet hus med varmeafledende flader og samlede stikforbindelser. Materialer og konstruktion fokuserer på god termisk ledningsevne, korrosionsbestandighed på ydre kontakter samt isolationsmaterialer beregnet til vibrationspåvirkede miljøer. En regulator/ensretter af denne type indeholder halvlederdioder til ensretning og en elektronisk spændingsregulator, som dæmper spændingsudsving fra lavt omdrejningstal til fuldt omdrejningsmoment.

Teknisk betydning for vedligeholdelse
Regulatoren/ensretteren er en kritisk komponent for stabil opladning. Fejl viser sig ofte som fluktuationer i batterispænding, gentagne batteriudladninger, problemer med tænding eller blinklys/lys, samt overophedning i enheden. Ved kontrol af kredsløbet anbefales at måle både AC-spænding fra stator ved forskellige omdrejningstal og DC-spænding ved batteripoler for at afgøre, om fejlen ligger i regulator/ensretter eller i stator/batteri.

Kompatibilitet og køretøjstype
De listede køretøjer er primært Harley-Davidson Sportster-modeller (XL 883 og XL 1200 serier) fra ca. 2014–2020. Dette er street/cruiser-motorcykler designet til bykørsel og let touring med lavt vibrationsniveau set i forhold til tungere touring-maskiner. På disse maskiner sikrer en stabil regulator/ensretter pålidelig drift af tænding, lygter og tilbehør under både by- og landevejskørsel.
Passer bl.a. til Harley-Davidson Sportster XL 883 og XL 1200 varianter (ca. 2014–2020).

Praktiske anvisninger ved udskiftning

• Kontrollér først batteriets tilstand og forbindelser; dårlige batteripoler kan give samme symptomer som en defekt regulator/ensretter.
• Mål statorens AC-output og batteriets DC-spænding før og efter motorstart for diagnosticering.
• Sørg for korrekt polarisering ved tilslutning og sikre, at stik og jordforbindelser er rene og fastgjorte.
• Ved montering: fastgør regulatoren med anbefalet moment og undgå at beskadige køleflader eller kabler.

Relaterede dele at kontrollere
Ved arbejde med opladningssystemet anbefales det teknisk relevant at kontrollere statorens tilstand (viklinger og isolering), batteriets kapacitet og ladetilslutninger. Disse kontroller hjælper med at sikre, at en ny regulator/ensretter ikke bliver overbelastet pga. en allerede beskadiget stator eller et svagt batteri.

Identifikation
Dette produkt tilbydes som JMP-alternativ med producentens MPN 700.40.80 og GTIN 4043981470093, hvilket kan benyttes til matchkontrol mod originaldele eller reservedelsdatabaser ved bestilling og vedligehold.

Kompatible køretøjer (uddrag)

• Harley-Davidson XL 1200 C (2014–2020)
• Harley-Davidson XL 1200 CA / CB / CX / CX / NS / XS / T / V / X (udvalgte år 2014–2020)
• Harley-Davidson XL 883 L / N / R (2014–2020)
