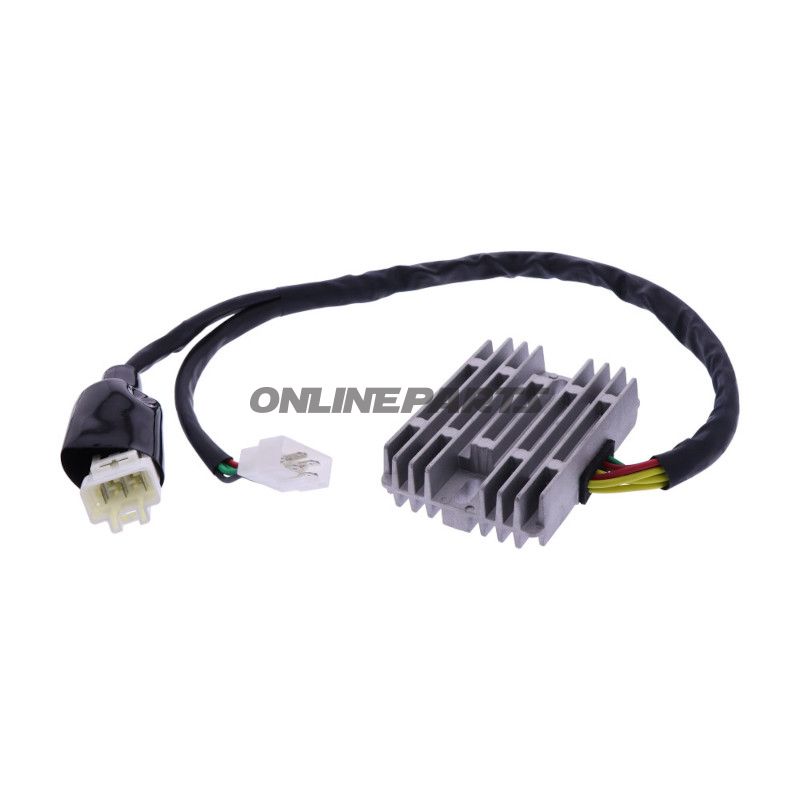

REGULATOR/RECTIFIER Mosfet

Regulator/ensretter (MOSFET) til opladningssystemet på cruiser/touring-motorcykler

Produkt: DZE regulator/rectifier med MOSFET-teknologi (MPN: 700.36.72, GTIN: 4043981461220). Denne enhed kombinerer spændingsregulering og trefaset ensretning i én kompakt elektronisk modul beregnet til motorcyklers batterikredsløb.

Funktion og placering

• Regulator/ensretter styrer batterispændingen ved at omdanne generatorens vekselstrøm (trefaset) til jævnstrøm og regulere overskydende energi til stel (shunt-princip).
• Monteres normalt i nærheden af generator/stator eller på stellet under sædet/rammen, hvor den kan aflede varme og forbindes til batteri og generatorens tre faser.
• Den elektroniske controller måler kontinuerligt batterispændingen og tilpasser udgangsstrømmen for at holde spændingen inden for sikre grænser under drift og i standby.

Materialer og tekniske egenskaber

• MOSFET-transistorer som effektkomponenter: spændingsstyrede switch-elementer med lavt fremadgående spændingsfald ved høje strømme (typisk under ±0,2 V ved 35 A), hvilket reducerer tab og varmeudvikling sammenlignet med traditionelle SCR-baserede regulatorer.
• Forbedrede ensretterdioder med lav spændingsfald og høj strømkapacitet for robust strømstyring og lav termisk stress.
• Integreret elektronisk controller optimeret til MOSFET-arkitektur, konstant spændingsovervågning og lavt standby-forbrug.
• Dimensioneret til højere udgangsstrømme end ældre løsninger — enheder i denne klasse kan håndtere op til omkring 50 A udgangseffekt, hvilket reducerer risiko for overophedning under høje belastninger.

Anvendelse på den pågældende motorcykeltype

De listede køretøjer er store V-twin cruisere (Honda VTX 1800, 2001–2006), typisk brugt til touring og langdistanceture med betydeligt elektrisk forbrug (belysning, varme, tilbehør, evt. eftermonteret elektronik). På denne type køretøj er stabil og effektiv spændingsregulering afgørende for at undgå batteriavladning, forhøjet varme i ladeelektronik og for tidlig svigt ved høje generatorstrømme.

Teknisk værdi for mekanikere og ejere

• Lavere intern tab og mindre varmeudvikling forlader komponenterne koldere under belastning og reducerer risiko for termisk nedbrydning i ladeenheden.
• Præcis elektronisk styring mindsker risiko for over- og underlading, hvilket beskytter batteri og elektroniske systemer ved længere ture og ved ekstra tilbehør.
• Reduceret standby-lekkage bevarer batterikapacitet når køretøjet ikke er i brug.

Kompatibilitet

• Passer bl.a. til Honda VTX 1800 C og C1 (ca. 2001–2006).

Vedligeholdelse og relaterede kontrolpunkter

• Kontrollér alle forbindelsepunkter: generatorens faser, jord og batteriterminaler for korrosion og sikre elektriske forbindelser ved udskiftning.
• Mål generatorens AC-udgang og batterispænding før og efter montering for at sikre korrekt funktion og ladeprofil.
• Ved mistanke om overophedning eller tidligere regulatorfejl, kontroller statorens isolering og eventuelle kortslutninger i viklinger, da en beskadiget stator kan påvirke regulatorens belastning.

Montering

• Sørg for korrekt afledning til stel og god køleforbindelse — placering og fastgørelse påvirker termisk afledning.
• Følg køretøjets elektriske skema for korrekt kabling; brug korrekte kabeltværsnit og sikringer i henhold til producentens anbefalinger.

Identifikation Denne regulator/ensretter er leveret af mærket DZE og identificeres ved MPN 700.36.72 samt GTIN 4043981461220, hvilket hjælper med at matche enheden til korrekt reservedelsnummer og teknisk reference.
