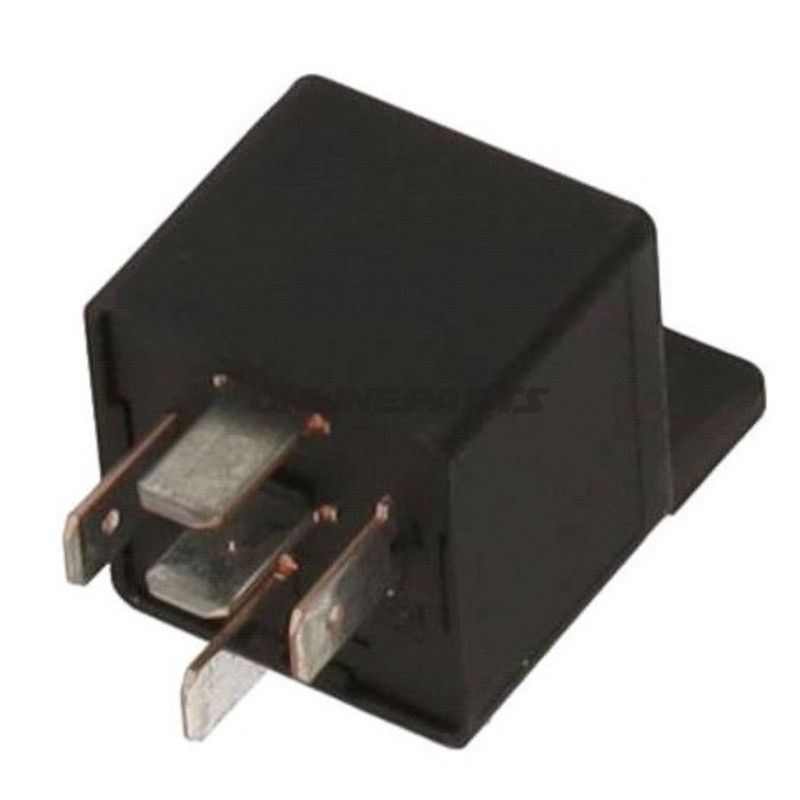

RELÆ MULTIFUNKTIONS-ID 12V 30A 5-benet

Multifunktionsrelæ 12 V, 30 A, 5-polet – universal brug til køretøjets elektriske kredsløb

Produkt: Multifunktionsrelæ 12 V / 30 A, 5-polet fra Bosch (MPN: 108.06.91, GTIN: 4047026884845). Dette relæ er et kompakt arbejdsstrømrelæ beregnet til at åbne og lukke strømforsyning til forskellige elektriske forbrugere i køretøjer og motorcykler.

Funktion og anvendelse

• Relæet fungerer som en elektromekanisk kontakt, der isolerer styrekredsløb fra effektkredsløb. Når spolen tilføres 12 V, skifter kontakten og forbinder strømkilden til den tilsluttede forbruger.
• Typiske anvendelsesområder inkluderer forlygter og ekstralygter, horn, varmeapparater, ventilatormotorer, vinduesregulatorer, klimaanlæg og dele af tændings- eller startkredsløb.
• 5-polet udførelse gør det muligt at bruge både vekslende kontaktfunktion (skiftkontakt) og normalt lukket funktion (terminal 87/87a), hvilket giver fleksibilitet i installation og kredsløbsdækning.

Materialer og konstruktion

• Kontaktmateriale: hårdt sølv. Dette materiale er valgt for bedre slid- og korrosionsbestandighed samt lav kontaktmodstand ved høje strømme.
• Kapsling og interne komponenter er udført i materialer egnet til drift i køretøjsmiljøer med temperaturområde fra -40 °C til +100 °C, hvilket dækker normale drifts- og motoromgivelsestemperaturer.
• Designet som et mini-relæ med holder for enkel montage i relæpaneler eller på broplader i motorrum og instrumentrum.

Tekniske data og elektriske ydeevner

• Driftsspænding: 8–16 V (typisk 12 V systemer)
• Nominel bæreevne: 30 A på terminal 87 (modstandslast). Terminal 87a angiver normalt lukket kontakt med lavere bæreevne i den position.
• Angivet strømkapaciteter (typiske driftsscenarier): modstandslast 30 A, motorbelastning op til 50 A (indledende/peak), motor kontinuerlig 25 A; lygtebelastning 30 A; induktiv belastning 15 A.
• Ved normalt lukket kontakt er bæreevner angivet lavere: modstandslast 5 A, lygtebelastning 10 A, induktiv belastning 15 A.
• Skiftfunktion: vekslende/skiftkontakt, kan fungere som normalt lukket afhængig af tilslutning.

Kompatibilitet og praktisk brug

• Velegnet til eftermontering og service i biler og motorcykler med 12 V systemer, hvor pladsen er begrænset, og hvor et 5-polet relæ kræves for både normalt åben og normalt lukket funktioner.
• Brug den korrekte terminaltilslutning og dimensionerede sikringer/kabler i henhold til de angivne strømværdier for at undgå overbelastning og unødig varmeudvikling.
• Bosch-brandet og MPN 108.06.91 sikrer kompatibilitet med mange standardrelæholdere og monteringsløsninger i bil- og motorcykelindustriens servicemiljøer.

Fordele ved denne type relæ

• Robust kontaktmateriale (hårdt sølv) for længere levetid ved høje strømme.
• Bredt temperaturområde som passer til motorrumsforhold.
• Fleksibel 5-polet konfiguration der dækker både almindelige og vekslende funktionsbehov uden komplekse kredslømsændringer.

Teknisk oversigt

Brand: Bosch. MPN: 108.06.91. GTIN: 4047026884845.

Bemærk: Ved installation bør kabelføring, stik og sikring dimensioneres efter den aktuelle belastning og lokale forskrifter. GTIN og MPN er angivet for sikker identifikation ved service og ved bestilling af reservedele.
