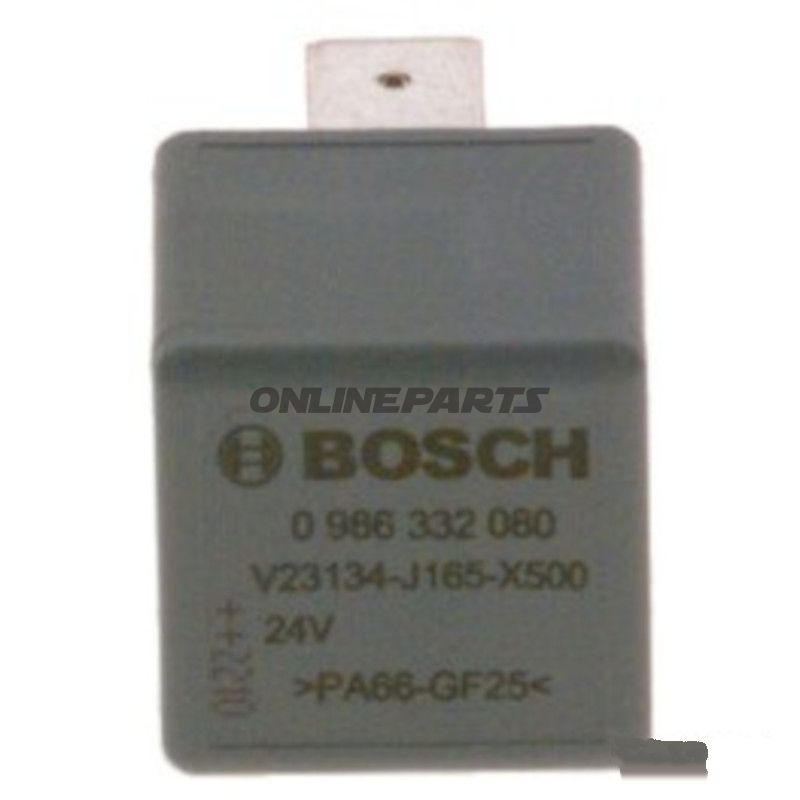

RELÆ SCHLIESSER 24V 50A 5 PIN

Relæ (lukker) 24 V / 50 A, 5-polet til køretøjsbrug

Produktoversigt: Dette 5-polede lukker-relæ fra Bosch (MPN: 118.00.95, GTIN: 4047024122208) er beregnet til 24 V-systemer med en kontinuerlig belastningskapacitet på op til 50 A. Relæet anvendes typisk som multifunktionelt driftsrelæ i elektriske kredsløb på køretøjer og maskiner, hvor en normalt åben kontakt skal slutte ved aktivering.

Funktion og anvendelse:

• Relæfunktionen er "lukker" (normalt åben kontakt), hvilket betyder, at kredsløbet kun lukkes når spolen er spændingssat.
• Tænkt til styring af forbrugere som pumper, blæsere, lamper eller andre højstrømskomponenter i 24 V-systemer.
• 5-polet udførelse giver mulighed for separate strøm- og kontrolstik samt enklere montering i standard relæholder eller stikdåse til 5-polet relæ.

Materiale og elektriske egenskaber:

• Nominel driftsspænding: 24 V DC.
• Nominel belastningsstrøm: 50 A (kontinuerlig kapacitet). Dimensionering af ledninger og sikringer bør foregå efter denne grænse for at undgå overbelastning.
• Spolemodstand: cirka 360 ohm — angiver styrestrømmen ved 24 V.
• Temperaturområde: fra -40 °C til +100 °C, hvilket dækker almindelige driftsforhold i udendørs og motormiljøer.
• Udførelse uden medfølgende holder — kan monteres i kompatibel relæholder eller fastgøres i beslag efter behov.

Tekniske fordele og konstruktionsmæssige overvejelser:

• Robust kontaktkapacitet (50 A) gør relæet velegnet til højstrømsapplikationer, men korrekt dimensionering af kabeltværsnit og sikring er nødvendig for sikker drift.
• Bredt driftstemperaturområde sikrer stabil funktion i både lave og høje temperaturer typiske for motorrum og udendørsmontering.
• 5-polet konfiguration giver fleksibilitet i tilslutning af styre- og belastningsledninger og er kompatibel med standard 5-polet relæstik.
• Spolemodstanden på 360 Ω reducerer spolens strømforbrug sammenlignet lavere modstandsspoler, men påvirker samtidigt responstid og krævede styresignaler — bør overvejes i kontrolkredsløb.

Kompatibilitet og montering:

• Bosch-relæet (MPN 118.00.95) er udformet til erstatning i applikationer, der kræver et 24 V, 5-polet lukker-relæ med 50 A kapacitet. Kontroller fysisk stiktype og benkonfiguration før udskiftning.
• Monteres normalt i 5-polet relæholder eller direkte i holder med passende sikrings- og kabeltilslutninger. Da produktet leveres uden holder, skal passende monteringsdele anskaffes separat, hvis nødvendigt.
• Ved udskiftning anbefales kontrol af kontaktmodstand og eventuel korrosion i sokkel for at sikre lav overgangsmodstand og pålidelig funktion.

Identifikation og reference: Bosch er angivet som producent i produktdataene, og delebetegnelsen MPN 118.00.95 samt GTIN 4047024122208 kan anvendes ved bestilling eller ved søgning i reservedelsdatabaser for at sikre korrekt match til eksisterende installationer.

Tekniske data (kort):

• Spænding: 24 V
• Poler: 5
• Funktion: lukker (normalt åben)
• Belastningskapacitet: 50 A
• Spolemodstand: 360 Ω
• Driftstemperatur: -40 °C til +100 °C
• Monteringsholder: ikke inkluderet

Hvis der er behov for detaljerede målspecifikationer, stikdiagram eller krydshenvisninger til specifikke køretøjsmodeller, kan disse fremskaffes ved at oplyse chassisnummer eller den nøjagtige anvendelse.
