RELÆ TID MQ

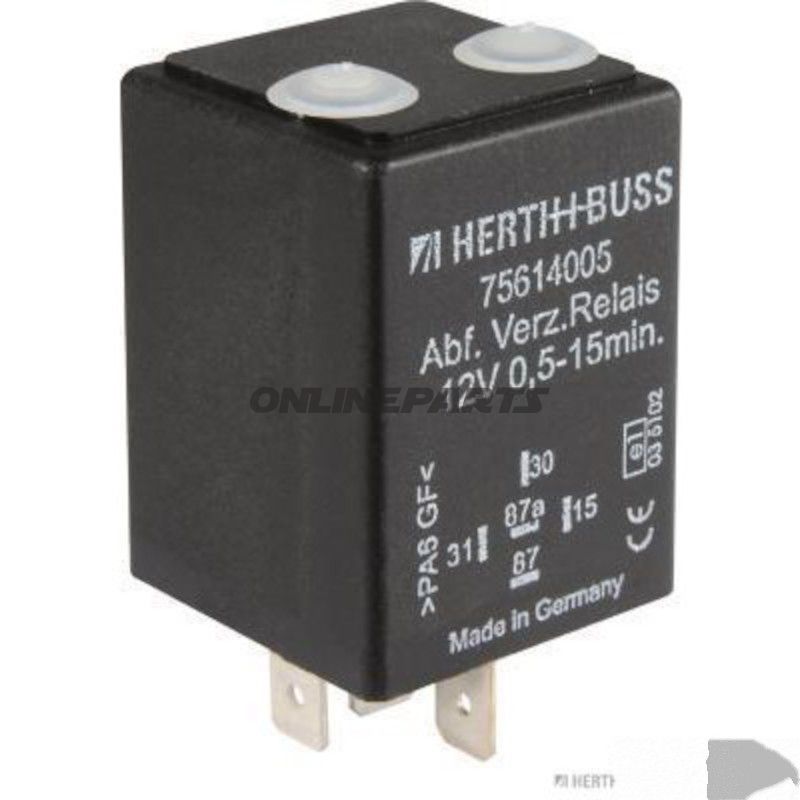

Timer-relæ (off-forsinket) til 12 V systemer — tidsindstilling 30–900 s

Dette relæ er en off-forsinket timer med fem poler og flade stik, beregnet til 12 V on-board systemer hvor en tidsforsinkelse ønskes ved afbrydelse af kredsløb. Produktet leveres under artikelnummer (MPN) 108.07.07 og kan identificeres via GTIN 4026736138233.

Funktion

Relæets primære funktion er at holde en belastning tilsluttet i en forudindstillet periode efter at styresignalet ophører — en såkaldt off-forsinket funktion. Tidsindstillingen kan justeres fra 30 sekunder op til 900 sekunder, hvilket gør det anvendeligt til postkøling, lysforsinkelse, blæserstyring eller andre applikationer hvor udkobling skal forsinkes. Relæet skifter via en intern vekselkontakt (change), hvilket muliggør både signal- og belastningsstyring i samme enhed.

Materialer og konstruktion

• Hus og kapsling: Robust kapsling med IP54-beskyttelse, som beskytter mod støv i skadelige mængder og sprøjtvand. Egnet til brug i motorcykelmiljøer hvor støv og fugt forekommer, men ikke til konstant neddykkede eller ekstremt fugtige omgivelser.
• Elektriske tilslutninger: Fem flade stik (5 × 6,3 mm) med standard forsyningsterminal mærket 30. Flade stik giver enkel montering og udskiftning i sikrings- eller relæbokse.
• Termisk område: Konstrueret til drift ved temperaturer fra -40 °C op til +85 °C, hvilket dækker normale driftstemperaturer for køretøjer og værkstedsmiljøer.
• Mekaniske dimensioner: Kompakt enhed med omtrentlige mål 30 mm (bredde) × 40 mm (højde) × 30 mm (dybde) — let at integrere i eksisterende relæpaneler eller kabinetter.

Elektriske specifikationer

• Nominel spænding: 12 V DC.
• Belastningskapacitet: Maks. 10 A ved de specificerede kontakter — egnet til mindre til mellemstore belastninger som lamper, små blæsere eller styrekredse.
• Antal poler og kontaktfunktion: 5-polet vekselkontakt (change), hvilket muliggør flere tilslutningsmuligheder i samme relæ.
• Tidsområde: Justerbar fra 30 s til 900 s (30–900 sekunder) for præcis tilpasning til applikationens behov.

Kompatibilitet og anvendelse

Relæet er velegnet til motorcykel- og bilapplikationer, industrielle styresystemer og andre 12 V installationer hvor en tidsforsinkelse ved frakobling er nødvendig. Den kompakte form og standard flade-stik gør enheden enkel at erstatte i eksisterende relæbokse eller montere på DIN-skinneløsninger med passende holder (holder medfølger ikke).

Praktiske overvejelser for montage og drift

• Tjek at belastningen ikke overskrider 10 A kontinuerligt; ved højere strømme bør eksternt mellemrelæ eller kontaktor anvendes.
• Sørg for korrekt polforbindelse til terminal 30 (forsyning) og øvrige kontakter i henhold til systemets skematiske diagram.
• IP54-kapsling kræver stadig korrekt montering for at opnå den angivne beskyttelsesgrad — undgå montering hvor vandsprøjt direkte rammer stikforbindelser uden ekstra afdækning.

Produktets tekniske identifikation og data findes også i leverandørens tekniske specifikationer (se MPN 108.07.07). GTIN 4026736138233 kan benyttes til søgning i reservedelsdatabaser.
