RELAIS BLINK I.NEX V12

Elektronisk indikatorrelæ til motorcykellys — Kellermann i.nex V12

Produkt: Kellermann i.nex V12 indikator-/lysstyringsmodul. MPN: 705.21.88. GTIN: 4029265111005.

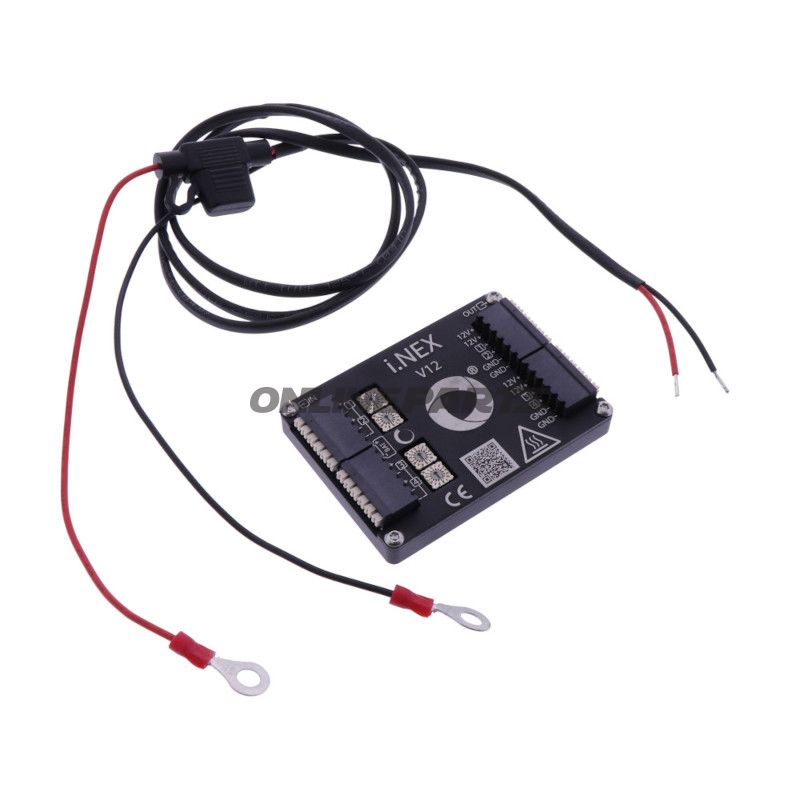

Kellermann i.nex V12 er en elektronisk, universel løsning til styring af motorcyklens blinkere, baglygte, bremselys og positionslys. Enheden er designet til direkte tilslutning af op til fire indikatorer samt baglys, bremselys og positionslys, hvor en række funktioner og signalniveauer kan indstilles mekanisk på modulet ved hjælp af drejekontakter.

Funktion og anvendelse

• Styrer blinkesignaler og bag-/bremselys elektronisk for motorcykler med 12 V-systemer.
• Sikrer korrekt blinkefrekvens uafhængigt af pærestyrke, så originale blinkefunktioner efterlignes selv ved pærer med højere eller lavere strømforbrug.
• Forhindrer fejlmeldinger i instrumenteringen som følge af ændret belastning (ingen fejlagtige advarsler pga. lavere/ højere strømforbrug).
• Reducerer uønsket hvilestrøm, hvilket mindsker risikoen for afladning ved parkeret køretøj.
• Mulighed for montering på køretøjer med minusomskiftede indikatorer (masse-skifte).

Materiale- og konstruktionsegenskaber

• Elektronisk printkort (PCB) indkapslet i et beskyttende kabinet egnet til montage i motorrummet eller bag lygteaggregater. Kabinettet beskytter mod almindelig vibrations- og miljøpåvirkning.
• Indstillingskomponenter (drejekontakter) med mekanisk positionering, der giver repeterbar konfiguration uden specialværktøj.
• Elektroniske komponenter udvalgt til drift ved 12 V DC med konservativ strømbelastningsspecifikation (se tekniske grænser nedenfor).

Tekniske egenskaber og begrænsninger

• Driftsystem: Standard 12 V elektrisk system.
• Samlet maksimal belastning: Op til 10 W (watt) total effekt for de funktioner, som erstattes af modulet. Beregningsretningslinje: konstant lys anvender fuld effekt, blinkfunktioner beregnes som halv effekt pr. indikator under blinkcyklus.
• Eksempel på effektberegning: baglygte (1 × fuld effekt) + bremselys (3 × fuld effekt) + indikator venstre (3 × halv effekt) + indikator højre (3 × halv effekt) = samlet omkring 7 × fuld effekt ækvivalent — brug eksemplet til at kontrollere, at den samlede belastning holder sig under 10 W.
• Hvis blinkindikatorens individuelle belastning overstiger den angivne grænse, kræves en ekstra belastningsmodstand eller et specielt belastningsmodul (f.eks. LOAD-IL 7,5 til 21 W-indikatorer), ét modul pr. blinker.
• Alternativ montage: På køretøjer med eksisterende manuelle 2–3-polet relæer kan alternative relætyper R1 eller R2 anvendes efter behov (ét relæ pr. køretøj). For lavspændingsinstallationer (5–9 V) eller indbyggede spændingssystemer findes varianter som i.nex V8.

Kompatibilitet og anvendelsestips

• Kompatibel med klassiske og moderne motorcykler, såvel originale som modificerede lygteopsætninger, forudsat at den samlede belastning ikke overskrider de tekniske grænser.
• Velegnet ved udskiftning til LED-indikatorer eller ved kombination af LED og glødepærer, idet modulet regulerer blinkefrekvensen elektronisk.
• Kontroller mærkning af pærer/linsers volt og watt for korrekt belastningsberegning før montering.
• Ved usikkerhed om strømforbrug eller ved installation på køretøjer med ukendt eller speciel elektrisk opbygning anbefales det at måle strøm/effekt eller rådføre sig med producentens dokumentation for det aktuelle køretøj.

Praktiske oplysninger

• Brand: Kellermann — produktnavnet i.nex V12 og MPN 705.21.88 indikerer kompatibilitet og produktfamilie.
• GTIN 4029265111005 kan anvendes til identifikation og kontrol ved bestilling eller reservedelsopslag.
• Montering bør udføres af en tekniker eller erfaren mekaniker med kendskab til motorcyklens elnet for at sikre korrekt tilslutning og for at undgå overskridelse af den angivne effektgrænse.

Bemærk: Denne beskrivelse beskriver funktion, materialer og tekniske begrænsninger for Kellermann i.nex V12. Vurder altid den konkrete installationssituation og sammenhold med lygte- og pærespecifikationer før valg af modul eller eventuelle supplerende belastningskomponenter.
