Relæ

Relæ 4-polet 12 V til hoved- og ekstralys samt andre forbrugere

Produktoversigt: Dette er et 4-polet shunt-relæ fra Hella (MPN: 108.05.97, GTIN: 4082300078688). Relæet er udført som et minirelæ med holder og parallelmodstand til spolen. Det anvendes til at slutte strømmen mellem strømkilde og elektrisk forbruger og er beregnet til belastninger som hovedlys, ekstralys, horn, varmeapparater, ventilatormotorer, elektriske ruder, klimaanlæg og tændingskredse.

Funktion:

• Relæets primære funktion er at styre store strømme til en forbruger ved hjælp af en lavstrømsspole. Når spolen aktiveres, sluttes kontaktsættet (lukke-funktion) og fører strømmen fra klemme 30 til klemme 87.
• Parallelmodstand til spolen er inkluderet for at sikre stabil aflastning af spolen og reducere støj/tilbagekobling i styrekredsen.
• Egner sig til både resistive og induktive belastninger, hvilket gør relæet velegnet til både lamper og motoriserede forbrugere.

Materialer og konstruktion:

• Hus og holder: Robust plast/komposit udførelse beregnet til montering i holderen, som følger relæets miniformat.
• Kontaktmateriale: Kontaktsettet er dimensioneret til høje strømme og udført i materialer, der tåler gentagen belastning uden hurtig slid (kontakternes specifikke legering er producentoplyst som industristandard for kraftrelæer).

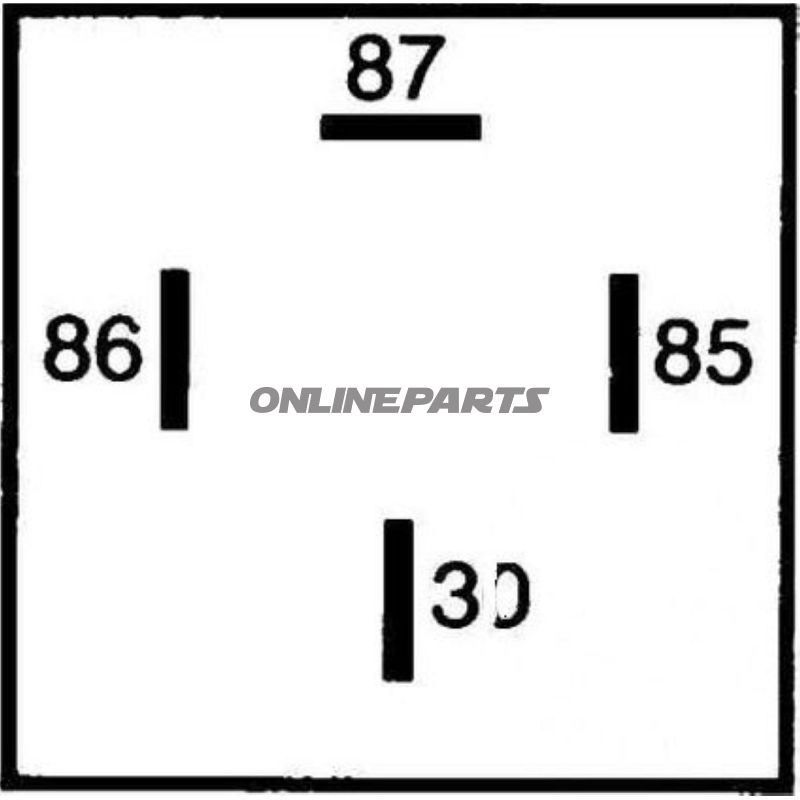

• Terminaler: To flade stik 6,3 mm til spolesider og to flade stik 9,5 mm til strømførende kontakter (klemmer 30 og 87) for sikrere tilslutning af kabler og kabelsko.

Tekniske egenskaber:

• Spænding: 12 V (anvendelig i almindelige motorcykel- og bilanlæg).
• Poltal: 4-polet (lukke-kontakt).
• Temperaturområde: Op til maks. 80 °C driftstemperatur.
• Belastbarhed ved +80 °C:
  • Ohmsk (modstands-) belastning: 50 A
  • Induktiv belastning: 46 A
  • Kapacitiv belastning: 44 A
• Montering: Leveres som minirelæ med holder, hvilket forenkler fastgørelse i eksisterende relæpaneler.
• Stik-ID og skema: Steckerausführung-ID B3, skematisk S2 (producentens betegnelse for stik- og kontakttype).

Kompatibilitet og anvendelse:

• Designet til 12 V-systemer i motorkøretøjer; typisk anvendelse i motorcykler, scootere og personbiler med tilsvarende strømkrav.
• Velegnet der, hvor styrekredsen skal aflastes fra høj strøm (fx når fjernlys, ekstralys eller blæsermotorer skal drives direkte fra batteri via relæ).
• Kontakterne og de større flade stik gør det let at tilslutte standard kabelsko og sikre lave overgangsresistenser.

Fordele ved konstruktionen (kort og realistisk):

• Høj belastningskapacitet ved driftstemperatur op til 80 °C.
• Integreret holder for enkel montering og udskiftning i eksisterende installationsmiljøer.
• Parallelmodstand minimerer spolerelaterede störninger i styrekredsen.

Identifikation: Produktet er fremstillet af Hella og identificeres med MPN 108.05.97 og GTIN 4082300078688, hvilket gør det muligt at krydstjekke mod produktoplysninger og reservedelslister.

Bemærkninger til montage og sikkerhed:

• Tjek altid strømførende kablers dimension og sikringsværdi i forhold til relæets belastningsspecifikationer.
• Ved montering i lukkede rum eller tæt ved varmekilder bør temperaturgrænsen på 80 °C overholdes for at sikre lang levetid.
• Anvend korrekt kabelsko på de 9,5 mm og 6,3 mm flade stik for at undgå dårlig kontakt og opvarmning.
