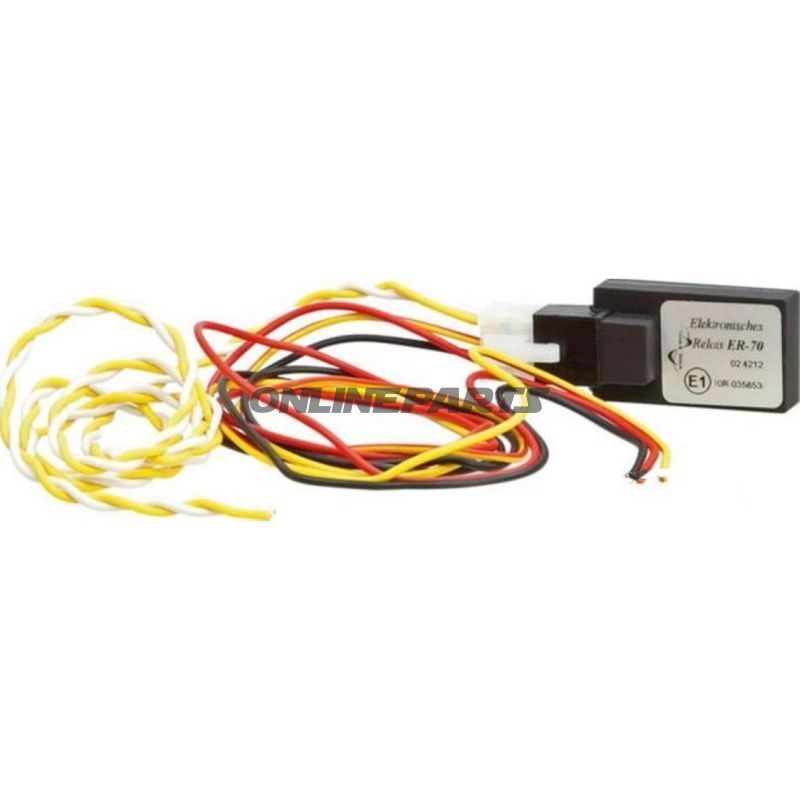

Relæ LAST ELEKT 12/24V

Elektronisk lastrelæ til 12/24 V – til styring af lygte- og signalbelastninger

Produkt: Relæ LAST ELEKT 12/24V fra ACV (MPN: 194.04.87, GTIN: 4026724229875). Dette elektroniske lastrelæ er designet til at eftermontere eller supplere eksisterende elektriske kredsløb på motorcykler og andre køretøjer med 12 V eller 24 V bordspænding, hvor man ønsker en stabil belastning uden mekanisk kliklyde og uden at forstyrre overvågningssystemer.

Funktion

• Relæet skifter belastning ved et positivt eller negativt styresignal og efterligner en resistiv belastning, så overvågede kredsløb (fx lysfejl‑overvågning i kombiinstrumentet) ikke rapporterer fejl ved tilføjelse af ekstra lygter eller kamera.
• Meget lavt indkoblingsstrømforbrug (cirka 1 mA) på styresiden, hvilket betyder minimal belastning af styresignalet og mulighed for at hente signal fra overvågede udgange uden at aktivere fejlalarmer.
• Elektronisk switching i stedet for mekanisk kontakt, hvilket eliminerer “klak‑klak”-lyde og reducerer mekanisk slid.

Elektrotekniske egenskaber

• Driftsspænding: 12 V eller 24 V (passer til begge systemer).
• Kontinuerlig belastning: 70 W (svarer til ca. 5,8 A ved 12 V).
• Kortvarig belastning: op til 90 W (svarer til ca. 7,5 A ved 12 V) for at kunne håndtere kortvarige peaks.
• Antal poler: 5 (skiftefunktion).

Materiale og konstruktion

• Elektronisk indmad med komponenter valgt for lavt hvilestrøm‑forbrug og stabil temperaturhåndtering – designet til at give langvarig funktion uden mekanisk kontaktfatigue.
• Kabinet og kontakter er udført og afskærmet for at modstå normale vibrationer og elektrisk støj fra køretøjets omgivende systemer. Der medfølger ikke monteringsholder.

Anvendelsesområder og kompatibilitet

• Eftermontering af ekstra blinklys uden at aktivere fejlmelding i instrumentet.
• Tilslutning af en bagudvendt kameraenhed eller andre enheder, der ellers ville blive tolket som fejl i lyskontrolsystemet.
• Dagkørelys og andre lyskilder, hvor man ønsker en stabil elektronisk belastning.
• Universelt anvendelig på køretøjer med 12 V eller 24 V ombordspænding; egnet til motorcykler, personbiler og varevogne, forudsat at belastningskravene ikke overstiger relæets specifikationer.

Fordele ved denne løsning

• Reduceret belastning på styrekredse takket være lavt indkoblingsstrømforbrug (≈1 mA).
• Eliminering af mekanisk klik og længere levetid sammenlignet med mekaniske relæer, når der kræves hyppige skiftesignaler.
• Kortvarig effektreserve til håndtering af startstrømme ved glødelamper eller andre højere peaks.

Tekniske data (oversigt)

Identifikation: Modellen leveres af ACV og findes under varenummer MPN 194.04.87. GTIN (EAN) for produktet er 4026724229875, hvilket kan anvendes til lagerkontrol og entydig identifikation ved bestilling.

Bemærkninger til montører

• Tjek at den forventede kontinuerlige belastning ikke overskrider 70 W. Ved højere kontinuerlige strømkrav bør en anden løsning anvendes.
• Der medfølger ingen monteringsholder, så planlæg fastgørelse i henhold til køretøjets vibrationskrav og tilgængelig plads.
• Da relæet belaster styrekredsen minimalt, kan signalet ofte tages direkte fra overvågede udgange uden at generere fejlmeddelelser i overvågningssystemer.
