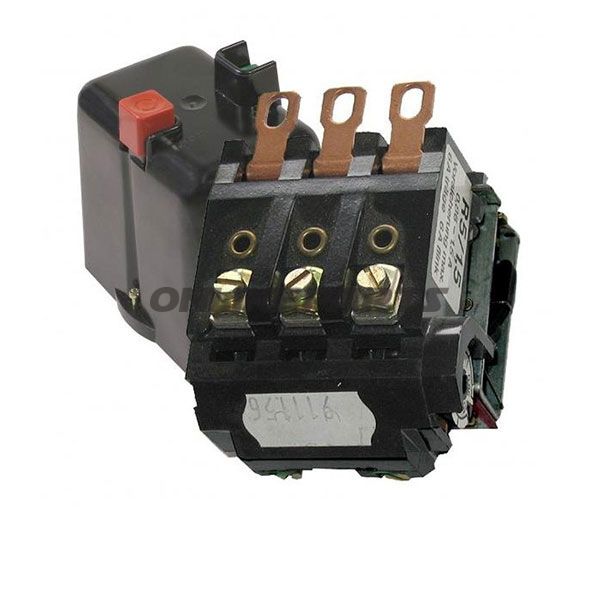

Relæ MOTOR R5/10.3A

Overbelastningsrelæ til motor, R5 / 10.3 A (termisk, 3-polet)

Produktoversigt: Dette er et termisk overbelastningsrelæ i serien R5, mærket med produktnummer (MPN) 650.50.77 og GTIN 202066. Relæet er beregnet til motorbeskyttelse og afbryder strømmen ved vedvarende overbelastning inden for justerområdet omkring 6,10–10,3 A. Det er et trepolet relæ designet til at beskytte trefasede motorer mod termisk overbelastning.

Funktion:

• Termisk udløsning: Relæet reagerer på strømvarme fra motorens faseførende ledere og udløser ved vedvarende overstrømssituationer, hvilket beskytter motorviklinger mod overophedning.
• 3-polet udførelse: Alle tre faser af motorstrømmen overvåges, så ubalance eller overbelastning i en enkelt fase medfører trip af hele kredsen.
• Justerbart område: Angivet driftsspændvidde 6,10–10,3 A, hvilket gør det egnet som motorbeskyttelse for motorer inden for dette mærkestrømsområde.

Materialer og konstruktion:

• Kapsling og kontakter er fremstillet med industristandardmaterialer, designet til pålidelig termisk respons og mekanisk holdbarhed under normal værksteds- og maskindrift.
• Indre bimetallelementer og kontakter er dimensioneret til stabil termisk udløsning uden unødvendig følsomhed overfor kortvarige startstrømme.
• Produktets vægt er cirka 150 g, hvilket er i overensstemmelse med kompakte motorbeskyttelsesrelæer til industribrug.

Kompatibilitet og anvendelse:

• Velegnet til brug i styrings- og motorpaneler hvor motorens mærkestrøm ligger inden for 6,10–10,3 A.
• Kan monteres sammen med kontaktorer og øvrige styringskomponenter i konventionelle motorstyringskredse. Sørg for at kontrollere mekaniske montagestandarder og tilslutningsdiagrammer i det specifikke anlæg.
• Typiske anvendelsesområder: små til mellemstore trefasede elektriske motorer i industrielle maskiner, pumpe- og ventilapplikationer samt værkstedsudstyr.

Tekniske bemærkninger til montøren:

• Indstil relæet til motorens mærkestrøm inden idriftsættelse. Termiske relæer kræver korrekt indstilling for at undgå utilsigtet udløsning ved startstrømme eller manglende beskyttelse ved forlænget overbelastning.
• Kontroller kontaktorer og andre tilsluttede komponenters mærkestrøm og varmeafgivelse, da disse påvirker den samlede termiske belastning i kassen.
• Ved udskiftning: sammenlign MPN 650.50.77 og funktionelle parametre (justerområde, poltal, fysisk montage) for at sikre kompatibilitet med eksisterende installation.

Identifikation: Produktet er angivet med MPN 650.50.77 og GTIN 202066. I dokumentation eller indkøbsmateriale bør disse numre anvendes for entydig identifikation. Selvom produktserien omtales som R5 i beskrivelserne (Condor R5 overstrømsrelæ), er det vigtigt at matche både strømområde og monteringsform ved valg af erstatning.

Bemærkninger: Oplysningerne her beskriver funktion og tekniske anvendelsesområder; kontroller altid installationsvejledningen og lokale forskrifter ved montering og idriftsættelse. Ingen angivelse af stykantal i emballage er inkluderet her for at undgå misforståelser ved salg.
