Multifunktionsrelæ 12 V, 4-polet — brug til styrekredse og belastningsafbrydelse

Beskrivelse: Dette multifunktionsrelæ (Relæ nummer: 449, MPN: 108.02.45, GTIN: 4026736422226) er en kompakt 4-polet enhed designet til 12 V-systemer i motorcykler og mindre køretøjer. Relæet er udført med indbygget modstand og har en lukke-/slutefunktion (closing), hvilket gør det velegnet til styring af belastninger såsom pumper, blæsere, lampegrupper eller andre elektriske forbrugere, hvor en robust kontaktfunktion i et lille format er ønsket.

Funktion og anvendelse:

• 4-polet relæ med lukke-/slutekontakt — anvendes til at forbinde belastninger, når styrekredsen aktiveres.
• Indbygget modstand mindsker kontaktstøj og kan hjælpe ved styringssignaler fra elektroniske enheder.
• Typiske anvendelser omfatter styring af større forbrugere (op til 30 A), tids- eller funktionsrelaterede kredsløb samt erstatning af slidt eller defekt originalt relæ i eksisterende installationer.

Materialer og konstruktion:

• Komponenter og kontakter er dimensioneret til 30 A belastning, hvilket indikerer kobber- eller legeringskontakter med passende overfladebehandling for slidstyrke og lav overgangsmodstand.
• Plastkabinettet er kompakt (bredde 23 mm, højde 26 mm, dybde 15,5 mm) og beskytter det indre mod støv og mekanisk påvirkning under normal brug.
• Vægt på cirka 19 g — lav masse gør det praktisk i pladskrævende installationer uden stort ekstra belastning på monteringspunkter.

Elektriske og miljømæssige specifikationer:

• Driftsspænding: 12 V DC.
• Kontaktkapacitet: op til 30 A, egnet til de fleste motorcykelapplikationer og mindre biltilbehør.
• Temperaturområde: fra -40 °C til +85 °C — velegnet til udendørs og motorrumsmiljøer under normale driftsforhold.

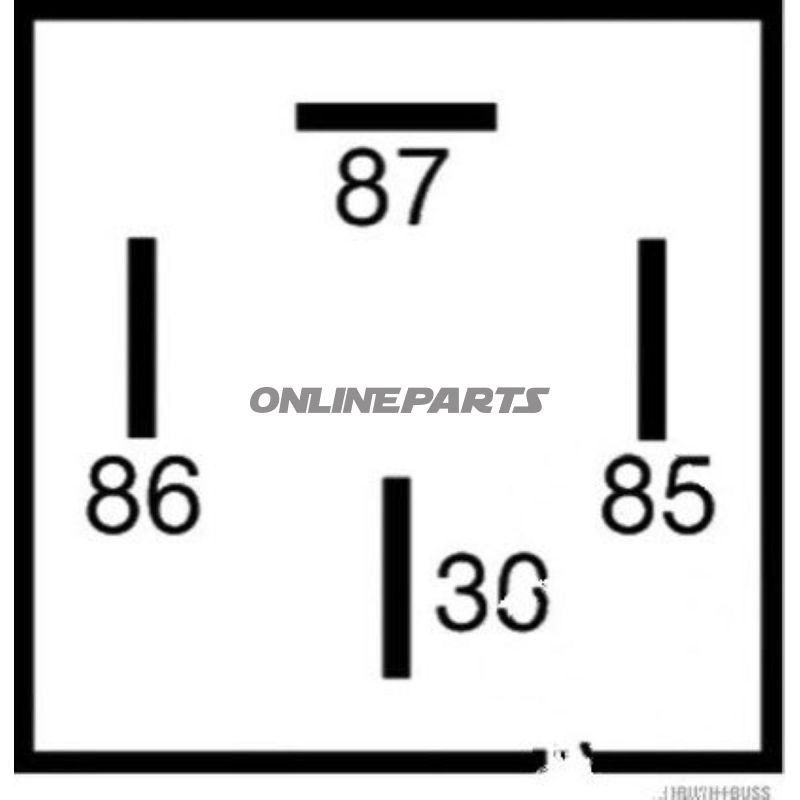

• Tilslutningsteknologi: to terminaler 6,3 mm og tre terminaler 4,8 mm, hvilket svarer til almindelige fladstiftsforbindelser i køretøjsinstallationer.

Fysiske mål og mekanisk montering:

• Dimensioner: B 23 mm × H 26 mm × D 15,5 mm — kompakt formfaktor gør det muligt at montere relæet i trange rum eller i eksisterende relæholdere, forudsat at terminalstørrelser og -placering passer.
• Der medfølger ikke holder; fastgørelse bør planlægges med hensyn til vibration og varmetransport.

Kompatibilitet og udskiftning:

• Relæets MPN 108.02.45 og GTIN 4026736422226 kan bruges til at identificere kompatibilitet med originaldele eller reservedelslister. Sørg for, at terminalkonfiguration og dimensioner stemmer overens med den eksisterende installation før udskiftning.
• Da relæet er 4-polet med lukke-funktion og 30 A kapacitet, er det velegnet som direkte erstatning for tilsvarende relæer i mange styrings- og effektkredse.

Tekniske data (uddrag):

Bemærkninger til montør og mekaniker:

• Kontrollér terminalplacering og polforbindelser før montering for at undgå fejltilslutning.
• Relæet leveres uden holder — anvend egnet vibrationsdæmpende monteringsløsning ved montering på motorcykler.
• Ved høje strømme eller gentagen belastning anbefales det at kontrollere kontaktmodstand og temperatur efter installation for at sikre korrekt drift.

Produktet er omtalt som "HERTH & BUSS, multifunktionsrelæ 4-polet, 12 V" i leverandørtekst, men fremstår her identificeret primært via MPN og GTIN for entydig reservedelsidentifikation.
