Multifunktionsrelæ.

Multifunktionsrelæ 4-polet til 12 V-systemer (til lyskreds, horn og auxiliære funktioner)

Produktoversigt: Dette multifunktionsrelæ (MPN: 108.02.44, GTIN: 4026736422240) er et 4-polet, 12 V relæ med indbygget modstand, designet til brug i motorcykler og lette køretøjer. Det håndterer både styring af ladekredse, signalgivning og andre belastninger, hvor et kompakt, robust relæ er nødvendigt.

Funktion og anvendelse:

• Relæets primære funktion er at lukke en kreds (lukke-kontakt), dvs. ved aktivering forbinder det forsyningen til belastningen.
• Velegnet til styring af f.eks. horn, ekstra lys, varmeelementer og andre aflaste-kredse fra styreenheder eller betjeningskontakter.
• Med indbygget modstand, som kan bruges til signalstabilisering eller for at tilpasse spændings-/strømforhold i visse kontrolkredse.

Materiale og byggekvalitet:

• Kapsling og kærnekomponenter er udført for at give en lav vægt (ca. 38 g) uden unødvendig bulk — mål: bredde 28 mm, højde 25 mm, dybde 28 mm.
• Kontakter og terminaler er udført i materialer almindeligt anvendt til relæer (sølvlegering eller tinbelagte terminaler), som sikrer god strømførelsesevne og slidstyrke under normale driftssituationer.
• Temperaturområde: fra -40 °C op til +85 °C, hvilket dækker de fleste driftsforhold for motorcykler og udendørs anvendelse.

Tekniske specifikationer (nøglepunkter):

• MPN: 108.02.44
• GTIN: 4026736422240
• Driftsspænding: 12 V
• Antal poler: 4
• Kontaktfunktion: Lukke (NO)
• Strømkapacitet: op til 70 A (belastningsgrænse afhænger af installation og kabeldimensionering)

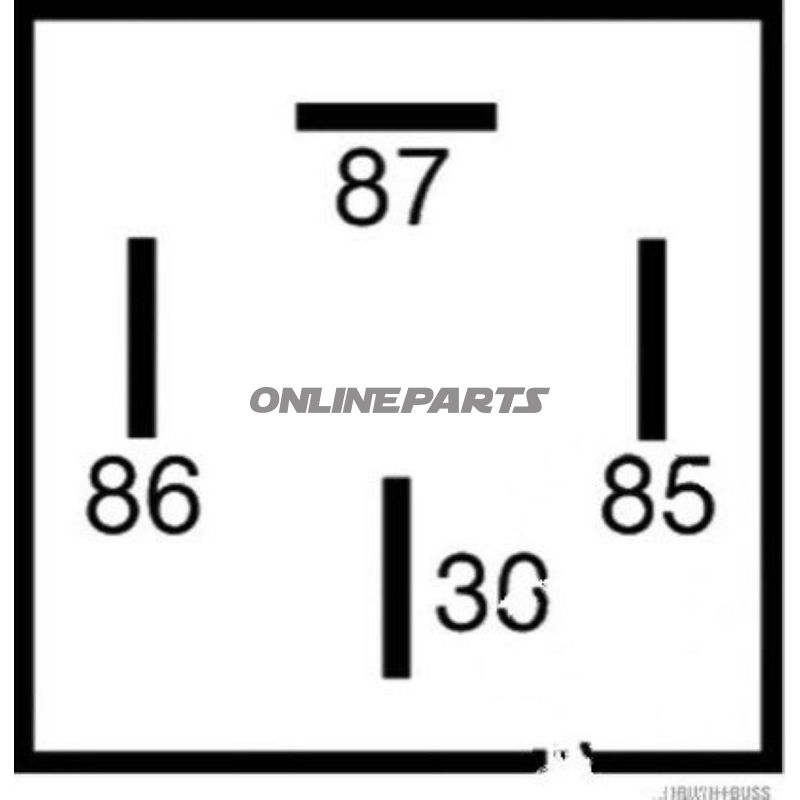

• Tilslutningsteknologi: 2 terminaler 6,3 mm og 2 terminaler 9,5 mm (fladt-tilslutning / blade)
• Med modstand: Ja
• Holder medfølger ikke

Kompatibilitet og installation:

• Designet til direkte montering i eksisterende 6,3/9,5 mm fladstik-kabler uden særlige adaptere.
• Kan erstatte standard 4-polet 12 V relæer med tilsvarende terminalkonfiguration og fysisk pladsbehov (kontroller mål og terminalplacering ved udskiftning).
• Ingen holder inkluderet — ved behov for klik- eller sokkelmontering skal passende holder/sokkel vælges separat.

Praktiske overvejelser for mekanikere:

• Bemærk strømkapaciteten (70 A) ved dimensionering af kabler og sikringer — relæet kan håndtere høje belastninger, men tilslutningsklemmer og ledningsføring skal matche.
• Temperaturområdet gør relæet egnet til rammer med lave og høje temperaturudsving; sørg for korrekt ventilering og beskyttelse mod direkte eksponering for væsker, hvis nødvendig.
• Ved udskiftning: sammenlign både MPN og fysiske mål samt terminaltype for at sikre korrekt pasform.

Yderligere tekniske data:

Note om mærke: Produktdata angiver ikke et konkret brandnavn; MPN (108.02.44) og GTIN (4026736422240) bør anvendes ved verifikation af reservedel og kompatibilitet.
