Multifunktionsrelæ.

Multifunktionsrelæ 4-polet til 12 V-systemer – universal funktion til styring af strømkredse

Produktoversigt: Dette multifunktionsrelæ (Relæ nummer: 460, MPN: 108.02.46, GTIN: 4026736422233) er et 4-polet, 12 V relæ med indbygget modstand beregnet til styring af lukkekontakter i køretøjets elektriske system. Relæet leverer en lukke-/kontaktfunktion og er designet til at håndtere belastninger op til 60 A.

Funktion og anvendelse: Relæets primære funktion er at afbryde eller forbinde strøm i en kreds ved hjælp af en styrespole, hvilket muliggør fjernstyring af højstrømskomponenter såsom startmotorrelater, varmelegemer, pumper eller ventilatorer. Den 4-polede udførelse giver fleksibilitet til både enkelt- og flertrinskoblinger, hvor flere kredse kan skiftes eller føres videre gennem relæets kontakter.

• Spænding: 12 V, egnet til standard motorcykel- og bilinstallationer med 12 V elektrisk system.
• Kontaktfunktion: Lukke-kontakt (closing), velegnet til situationer hvor relæet skal slutte kredsen ved aktivering.
• Belastningskapacitet: 60 A maks. kontaktbelastning — angiver nominelt maksimalt strømforbrug på den belastede kontakt under normale driftsbetingelser.

Materialer og konstruktionsdata: Relæet har en kompakt plast- og metalbygning optimeret til minimalt pladsbehov og lav vægt. Målene er 25,9 mm i bredde, 24,9 mm i højde og 25,9 mm i dybde, med en vægt på ca. 37 g. Indbygget modstand i spolen sikrer stabil drift og mindsker støj/udslagsproblemer i styreledningen.

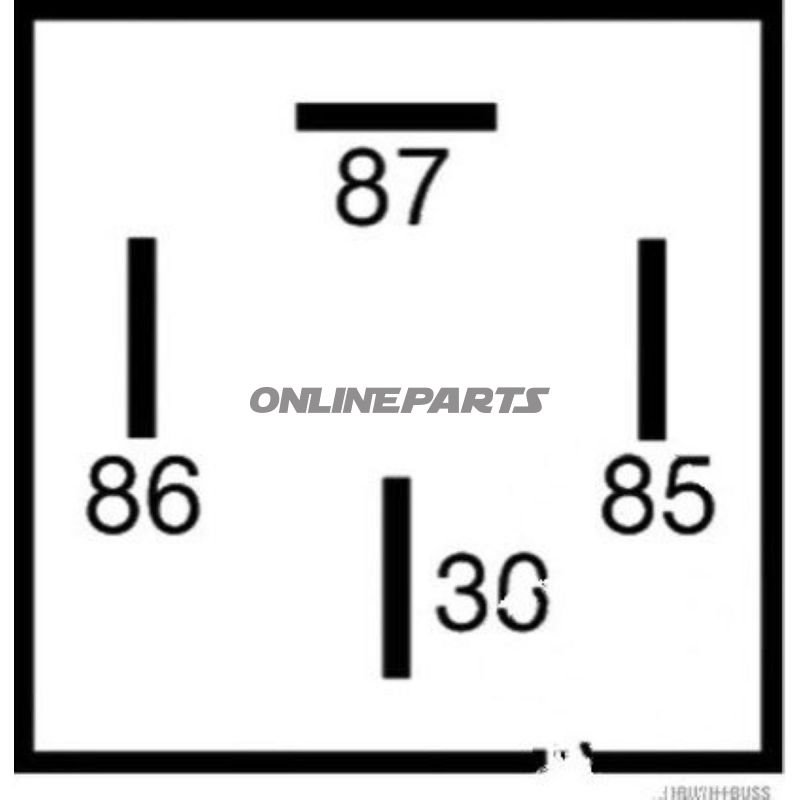

Elektriske og mekaniske tilslutninger: Tilslutningsteknologi: to terminaler på 6,3 mm og to terminaler på 9,5 mm, hvilket svarer til almindelige fladstikforbindelser (fast-male spade terminals). Der medfølger ikke holder/monteringsbeslag som standard.

Temperatur- og driftsforhold: Driftsområde er specificeret fra -40 °C til +90 °C, hvilket dækker de fleste klimatiske og motormiljøer, hvor vibrations- og temperaturudsving forekommer. Relæets konstruktion er egnet til montering i beskedne rum og under motorhjelmsforhold, men ekstra beskyttelse mod direkte vandstråler og kraftig snavs anbefales ved eksponering.

Kompatibilitet og anvendelsesovervejelser: Relæet anvendes bredt i køretøjsapplikationer hvor en 12 V, 4-polet lukke-funktion og høje strømkapaciteter er påkrævet. MPN 108.02.46 og GTIN 4026736422233 kan bruges til at verificere korrekt reservedelsmatch ved service og reparation. Tjek altid kredsløbstegning og sikringsdimensioner før installation for at sikre korrekt beskyttelse og undgå overbelastning af kabler eller andre komponenter.

Tekniske data (supplerende):

Bemærk: GTIN 4026736422233 og MPN 108.02.46 bør anvendes ved bestilling for at sikre korrekte reservedelsoplysninger. Produktbetegnelsen svarer til en tysk beskrivelse som "Multifunktionsrelais" og er egnet til teknisk service og vedligeholdelse i køretøjer med 12 V elektriske systemer.
