Multifunktionsrelæ MQ

Multifunktionsrelæ (5-polet, 12 V) til styring af elektriske kredse

Produkt: Multifunktionsrelæ MQ fra Meyle (MPN: 108.02.15, GTIN: 4040074129029). Dette er et kompakt 5-polet relæ til 12 V-systemer, beregnet til brug i køretøjers elektriske installationer hvor flere funktioner eller kredse skal styres via én enhed.

Funktion

• Relæet fungerer som et multifunktions-switchelement, der kan håndtere forskellige kontaktkonfigurationer afhængigt af bilens eller køretøjets kredsløbsdækning. Det bruges typisk til omkobling af tænding, styrekredse, startkreds eller andre belastninger, hvor en kompakt 5-polet enhed er praktisk.
• Skifterelæ med kontaktterminaler mærket 15 / 50 / 75, hvilket gør det nemt at tilpasse til eksisterende standardinstallationer i biler og motorcykler.

Tekniske egenskaber

• Driftsspænding: 12 V.
• Antal poler: 5 (multifunktion).
• Belastningskapacitet: angivet som 20/40 A afhængigt af funktion og tilslutning.
• Indre modstand: ca. 680 ohm.
• Temperaturområde: -40 °C til +85 °C, egnet til både lave og høje omgivelsestemperaturer i motorrum eller styrebokse.
• Dimensioner (L×B×H): 23 × 15 × 26 mm — meget kompakt formfaktor til montering i trange rum.

Elektriske og mekaniske tilslutninger

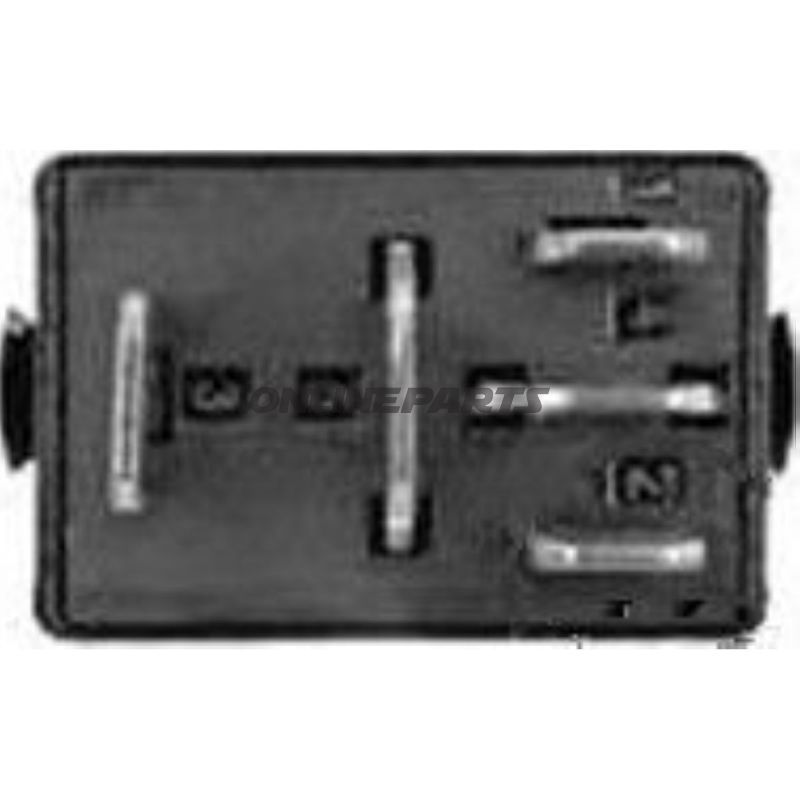

• Terminaltyper: tre terminaler med 4,8 mm brede stik og to terminaler med 6,3 mm stik. Dette svarer til almindelige, standardiserede fladstik i køretøjsinstallationer, hvilket letter udskiftning og kabeltilslutning.
• Relæet leveres uden holder; planlæg montering med passende clips eller monteringsplads i sikrings- / relæboksen.

Materialevalg og holdbarhed

• Hus og kontakter er udført for at modstå almindelige vibrations- og temperaturpåvirkninger i køretøjer. Den brede driftstemperatur indikerer materialevalg og tætning, der håndterer kondens og temperaturudsving.
• Kontakternes dimensioner og specificerede belastningskapacitet matcher standard-kobberlegeringer og belægninger anvendt i bilrelæer for at sikre lav overgangsmodstand og modstandsdygtighed mod oxidation ved korrekte strømforhold.

Kompatibilitet og anvendelsesområder

• Passer til 12 V-systemer i personbiler, varevogne og motorcykler, hvor en 5-polet multifunktionsrelæfunktion er nødvendig.
• Terminal- og dimensionsematching gør det velegnet som direkte erstatning i installationer, der bruger standard 4,8 mm og 6,3 mm fladstik samt de nævnte 15/50/75-kontakter.
• Da relæet har en kompakt størrelse, er det særligt nyttigt i trange relæbokse eller ved eftermontering hvor pladsen er begrænset.

Sikkerheds- og montagetips

• Kontrollér altid kabeltværsnit og sikringsstørrelser i forhold til den angivne belastning (20/40 A) for at undgå overbelastning af ledningsnettet.
• Sikre korrekt fastgørelse i monteringsrummet; relæet leveres uden holder, så anvend egnet clips eller relæholder efter fabrikantens anbefalinger.
• Ved udskiftning: sammenlign MPN (108.02.15) og GTIN (4040074129029) med den eksisterende enhed for at sikre kompatibilitet med bilens kredsløb.

Yderligere oplysninger

Produktet markedsføres under mærket Meyle, som er angivet både i produktnavn og producentoplysninger. Den tekniske datatabel viser standardparametre for relæets elektriske kapacitet og monteringsforhold. For anvendelse i kritiske systemer anbefales kontrol af aktuelle installationskrav i køretøjets servicemanual.
