Lukker relæ 12V 40A 4-pole

Lukker-relæ 12 V 40 A, 4-polet til bil og motorcykel

Dette 4-polede lukker-relæ fra Hella (MPN: 108.02.63, GTIN: 4082300688429) er et kraftminirelæ beregnet til at lukke strømkredsen mellem en strømkilde og en elektrisk forbruger ved 12 V systemer. Relæet er velegnet til anvendelser hvor belastningen skal styres direkte fra et lavstrøms-styresignal, eksempelvis hovedlys, ekstra lygter, horn, varmeelementer, blæsere, vinduesmotorer, klimaanlæg og tændingsrelaterede kredse.

Funktion

• Relæet fungerer som et normalt åbent (lukker) kontaktstykke: når spolen aktiveres, lukkes kredsen mellem ind- og udgangssiden.
• Indbygget parallelmodstand til spolen sikrer kontrolleret spoleafslutning og reducerer støj/pindling ved frakobling.

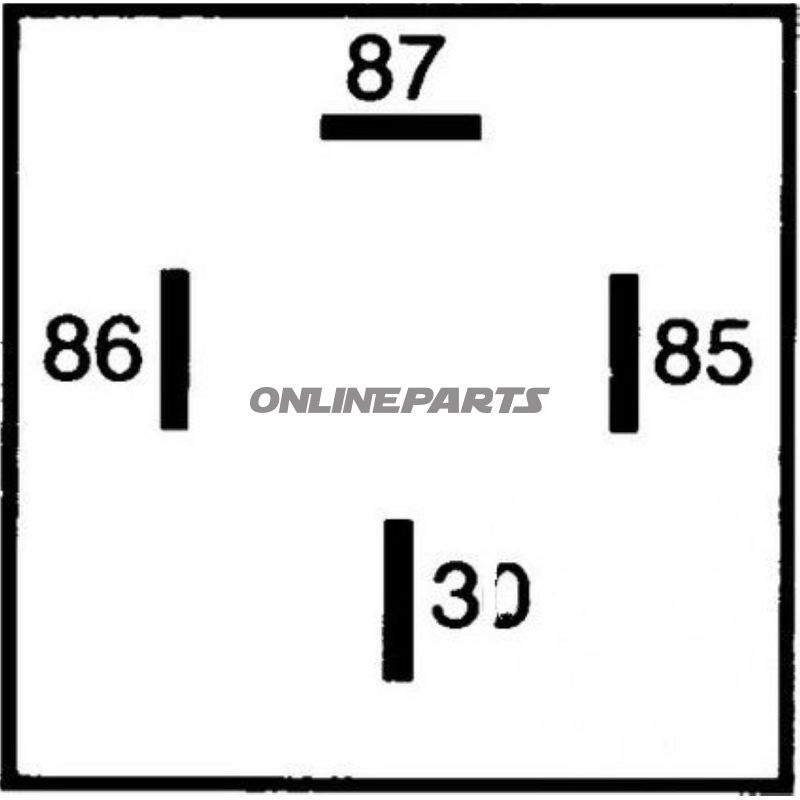

• 4-polet konfiguration muliggør separate strøm- og styrekontakter eller ekstra sikring af circuits afhængigt af kabelføring samt hurtig udskiftning i køretøjsinstallationer.

Materialevalg og egenskaber

• Huset er fremstillet i materialer beregnet til elektriske applikationer med god isolering og modstandsdygtighed mod vibrationer i motor- og karrosserimiljøer.
• Kontaktmaterialerne er udvalgt til at håndtere både ohmske og induktive belastninger; specielt tilpasset til gentagen skiftebelastning ved belastningsstrømme op til angivne grænser.
• Temperaturområdet fra -40 °C til +125 °C betyder, at relæet kan fungere under krævende driftsforhold uden nævneværdig ændring i elektrisk ydeevne.

Tekniske data

• Nominel spænding: 12 V
• Nominel strøm/Ohmsk last: 40 A
• Induktiv last (typisk): 15 A
• Kapacitiv belastning: 5 A
• Antal poler: 4
• Vægt: ca. 24 g

Den angivne belastningsfordeling afspejler relæets karakter: op til 40 A ved ohmsk belastning (f.eks. varmelegemer), mens induktive belastninger som motorer og spoler bør begrænses til ca. 15 A for at sikre lang levetid og begrænse gnistdannelse. For kapacitive belastninger anbefales en maksimal strøm på omkring 5 A.

Montering og kompatibilitet

• Relæet leveres uden holder; planlæg passende sikrings- eller monteringsløsning i installationsrummet.
• Passer i standard relæfatninger/holderløsninger for 4-polet motordrele og minirelæer, men tjek pin-udformning og kabelføring i dit køretøj før montering.
• Anbefales til mekanikere og teknikere, der arbejder med eftermontering eller udskiftning af styringsrelæer i 12 V systemer.

Kvalitet og identifikation

Dette relæ er fra Hella, en kendt leverandør af bil- og køretøjskomponenter. Produktidentifikation med MPN 108.02.63 og GTIN 4082300688429 gør det muligt at matche relæet præcist med reservedelslister eller fabriksnumre ved bestilling og dokumentation.

Bemærkninger til brug

• Tjek at strøm- og jordforbindelser er dimensioneret korrekt til de aktuelle strømkrav og at sikringer i kredsen er passende.
• Ved styring af induktive laster anbefales brug af supplerende beskyttelse (f.eks. slukningsdiode eller støjdæmpning) hvis systemet kræver det.
