Lukker relæ 12V 40A 5-pole med holder

Lukker-relæ 12 V, 40 A, 5-polet med holder til bil- og motorcykelinstallationer

Produkt: Lukker relæ 12V 40A 5-pole med holder fra Hella (MPN: 108.02.65, GTIN: 4082300688382). Dette er et fem-polet normalt åbent (lukker) arbejdsrelæ beregnet til at slutte strømmen mellem kilde og forbruger ved 12 V-systemer.

Funktion og anvendelse

• Relæet fungerer som en elektrisk kontakt der lukker kredsløbet, når spolen aktiveres. Det anvendes til at styre strøm til forbrugere fra en separat strømforsyning, så styrestrøm (lav strøm gennem kontakt) kan aktivere højere belastninger uden at føre store strømme gennem kontaktbokse eller betjeningsafbrydere.
• Velegnet til parvis tilsluttede forbrugere som ekstralys (parrede fjernlys / tåkelys), horn, varmeelementer, blæsere, el-ruder, klimaanlæg og tændingsrelaterede belastninger hvor en pålidelig 12 V-styring er nødvendig.
• Den medfølgende holder gør det enklere at montere relæet i motorrum eller bag paneler med vibrationer og begrænset plads.

Elektrotekniske egenskaber

• Nominel driftsspænding: 12 V.
• Nominelt kontaktbærerstrøm: 40 A (ohmsk og nominelt). For induktive belastninger anbefales der at tage hensyn til relæets specificerede induktive grænse.
• Induktiv belastning: 15 A; kapacitiv belastning: 5 A — disse værdier beskriver relæets anvendelighed ved belastningstyper med forskellige startstrømme og transienter.
• Temperaturområde: -40 °C til +125 °C, hvilket dækker normale drifts- og motorrumsforhold.
• Stiktype/udførelse: Identifikation B2; kredsskemaet svarer til S6 (5-polet). Relæet har parallelmodstand til spolen for bedre slukning og stabilitet.

Materialer og byggekvalitet

• Kapsling og holder er fremstillet til at modstå olie, vibrationer og temperaturområdet angivet ovenfor. Hella-design og fremstilling betyder anvendelse af standardiserede materialer og kontaktsystemer for pålidelig kontaktmodstand over tid.
• Kontaktmaterialer er valgt til at håndtere opgivet strøm ved gentagen vekselbelastning; den indvendige spole har paralleldæmpning for at reducere spændingsspidser ved afkobling.

Praktiske anbefalinger ved installation

• Placer relæet i holderen og fastgør med passende skruer for at begrænse bevægelse ved vibrationer.
• Brug korrekt dimensionerede kabelsko og kabler beregnet til 40 A for at undgå spændingsfald og overophedning. Sikring bør placeres tættere på batteriets positive terminal i henhold til komponentens amperekrav.
• Ved tilkobling af induktive belastninger (f.eks. motorer, spoler) bør man tage højde for startstrømme og eventuelle supplerende transientbeskyttelseskomponenter.

Kompatibilitet og mærke

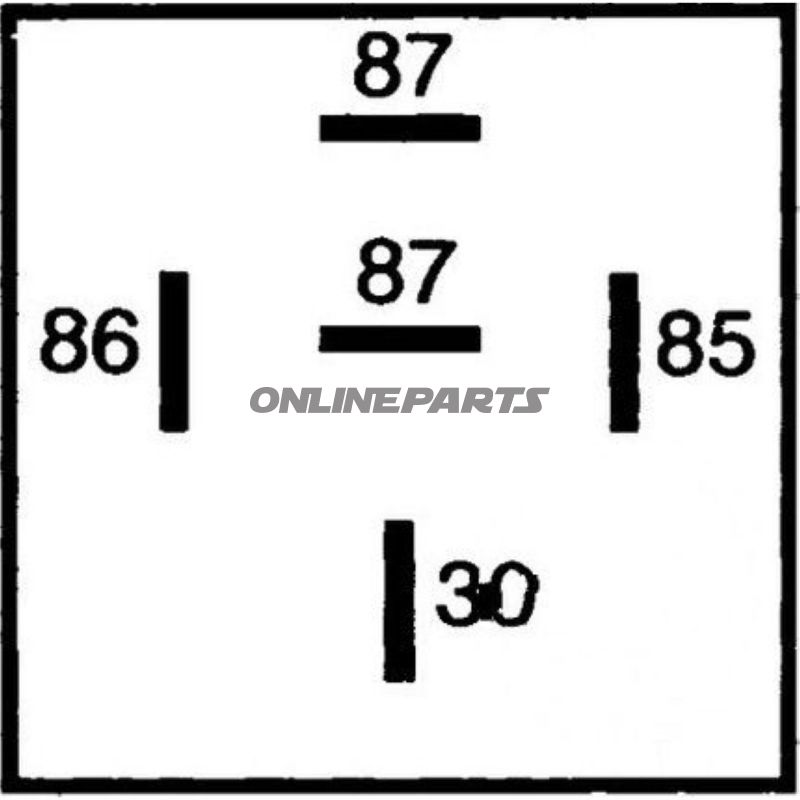

Som et Hella-relæ (MPN 108.02.65, GTIN 4082300688382) er det designet efter almindelige automotiv-standarder og passer i systemer, der bruger 5-polet reléopsætning med B2-stik. Bekræft altid pinout og kredsskema i køretøjets dokumentation før permanent installation.

Sammendrag

Hella 5-polet lukker-relæ, 12 V / 40 A, med holder tilbyder en robust, temperaturbestandig løsning til at skifte strøm til forskellige bil- og motorcykelkomponenter. MPN 108.02.65 og GTIN 4082300688382 kan bruges til identifikation ved reservedelsbestilling eller ved søgning efter kompatibilitet.
