Lukker relæ 12V 40A 5-pole med holder+DIODE

Lukker-relæ 12 V, 40 A, 5-polet med holder og dæmpdiode — til lygter, horn og andet tilbehør

Produkt: Lukker-relæ (arbejdsstrømrelæ) fra Hella, model MPN 108.02.68, GTIN 4082300688450. Relæet er et 5-polet minirelæ beregnet til 12 V systemer og leveres med monteringsholder og indbygget dæmpdiode.

Funktion

• Relæets primære funktion er at lukke strømmen mellem strømkilde og forbruger, dvs. at styre højstrømsbevægelser via en lavstrøms styrekreds. Det anvendes typisk til hovedlykter, ekstra forlygter, horn, varmeelementer, blæsere, elruder, klimaanlæg og tændingsrelaterede kredse.
• Den indbyggede dæmpdiode beskytter styrekredsen mod spændingsspidser når spolen bryder, hvilket reducerer risiko for skader på styrekomponenter og elektriske signaler.

Tekniske egenskaber

• Nominal spænding: 12 V DC.
• Nominel belastning/angivet belastningskapacitet: 40 A (ohmsk belastning).
• Induktiv belastning (f.eks. motorer, spoler): 15 A.
• Kapacitiv belastning: 5 A.

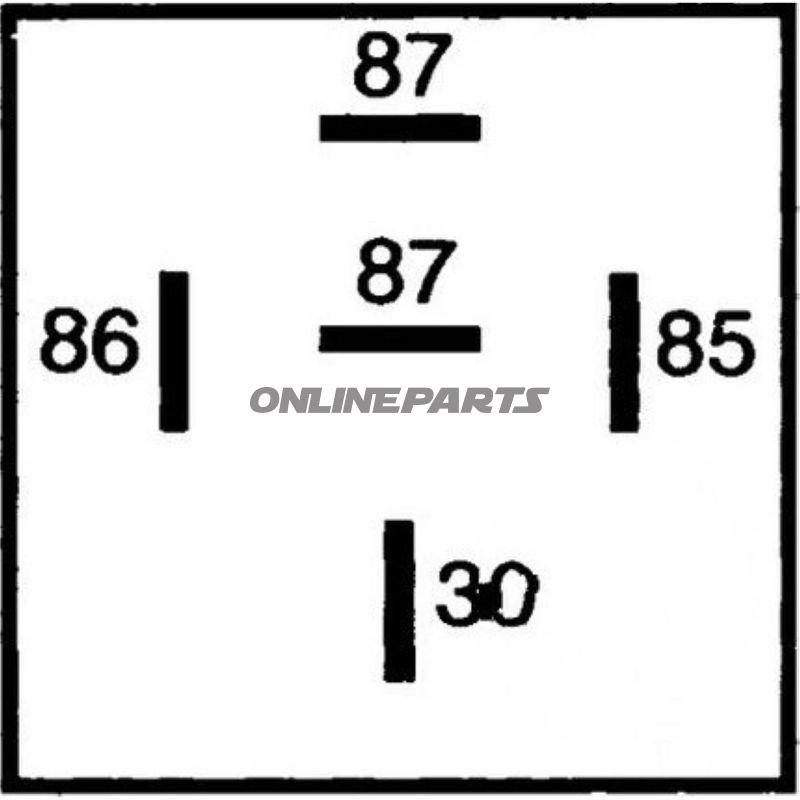

• Antal poler: 5 (lukker-funktion).
• Temperaturområde: fra -40 °C op til +125 °C.
• Monteringsholder: Ja — gør det nemmere at fastgøre relæet i køretøjets el-installation og sikre korrekt positionering og vibrationstilpasning.

Materiale og udførsel

• Huset er udført i plastik/kompositmateriale egnet til motorcykel- og bilmiljøer; materialevalget giver elektrisk isolering og beskytter spole og kontakter mod fugt og smuds i almindelige driftsforhold.
• Kontakter og strømførende terminaler er dimensioneret til kontinuerlig belastning op til 40 A ved korrekt kabeldimensionering og klemmetilslutning. Nøjagtig kontaktmetaltype specificeres af producenten Hella.
• Dæmpdioden er indbygget for at sikre, at spolespændingsspidser ikke påvirker styreelektronik ved afbrydelse.

Kompatibilitet og anvendelse

• Relæet er velegnet til 12 V driftssystemer i motorcykler, scootere og biler samt til eftermonteret udstyr hvor en styrekreds ønsker at afbryde høj strøm uden at belaste betjeningskontakter eller elektroniske styreenheder direkte.
• Passer til applikationer med høj startstrøm (f.eks. blæsere og horn) forudsat korrekt dimensionerede ledninger, sikringer og tilslutninger.
• Monteringsholderen forenkler udskiftning og service i eksisterende kørersituationer, og gør det lettere for mekanikere at integrere relæet i eksisterende kabelnet.

Praktiske bemærkninger til montering

• Brug kabler og sikringer dimensioneret efter den nominelle strøm (40 A) og den angivne induktive belastning ved motorer og blæsere.
• Sørg for korrekt polaritet ved tilslutning af dæmpdiodens styreterminal; fejltilslutning kan forhindre korrekt spolefunktion.
• Tjek kontaktmodstanden og sikr god mekanisk fastgørelse for at modvirke varmgang ved høje belastninger og vibration.

Identifikation: Hella 5-polet 12 V lukker-relæ, model 108.02.68 (MPN), GTIN 4082300688450. Produktet er fremstillet af Hella og følger producentens tekniske angivelser for belastning og temperatur.

Kontakt en fagperson eller se Hella-dokumentation for detaljer om elektriske diagrammer og anbefalet sikrings- og kabeldimensionering ved specifikke anvendelser.
