Lukker relæ 24V 20A 4-pole

Lukker-relæ 24 V, 20 A, 4-polet til bil/motorcykel-EL

Produkt: Lukker-relæ (schließer) i 4-polet udførelse fra Hella. Dette relæ (GTIN 4082300688436, MPN 108.02.64) er beregnet til styring af belastninger i 24 V anlæg og er velegnet til applikationer som hoved-/ekstraforlygter, horn, varmeelementer, blæsere, el-ruder samt klimaanlæg og tændingssystemer.

Funktion

• Relæet er af typen "lukker" (normalt åbent kontakt-udgang), hvilket betyder, at kontakt lukker kredsløbet mellem strømkilde og forbruger når spolen spændes.
• Anvendes som styring/separeringskomponent: lav belastning på betjeningskontakt/afgang, mens den høje belastning føres gennem relækontakterne.
• Indbygget parallelmodstand til spolen for at sikre korrekt slukning og dæmpe spændingsspidser ved frakobling.

Tekniske egenskaber og materialer

• Nominel spænding: 24 V DC.
• Nominelt kontinuerligt kontaktsignal: 20 A ved resistiv belastning (ohmsk).
• Induktiv belastning: 5 A; kapacitiv belastning: 5 A — disse værdier angiver realistiske driftsevner ved belastninger med spoler eller kondensatorer.
• Fire polet kontaktkonfiguration for adskillelse af flere kredsløb eller for paralleldrift af flere forbrugere.
• Temperaturområde: -40 °C til +125 °C, egnet til motorrum og øvrige miljøer med udvidet temperaturområde.
• Kapsling og kontakter er fremstillet til køretøjsbrug, med materialer der tåler vibration og variation i omgivelsestemperatur; Hella angiver komponenternes færdige produktkvalitet som designet til køretøjsapplikationer.

Installation og kompatibilitet

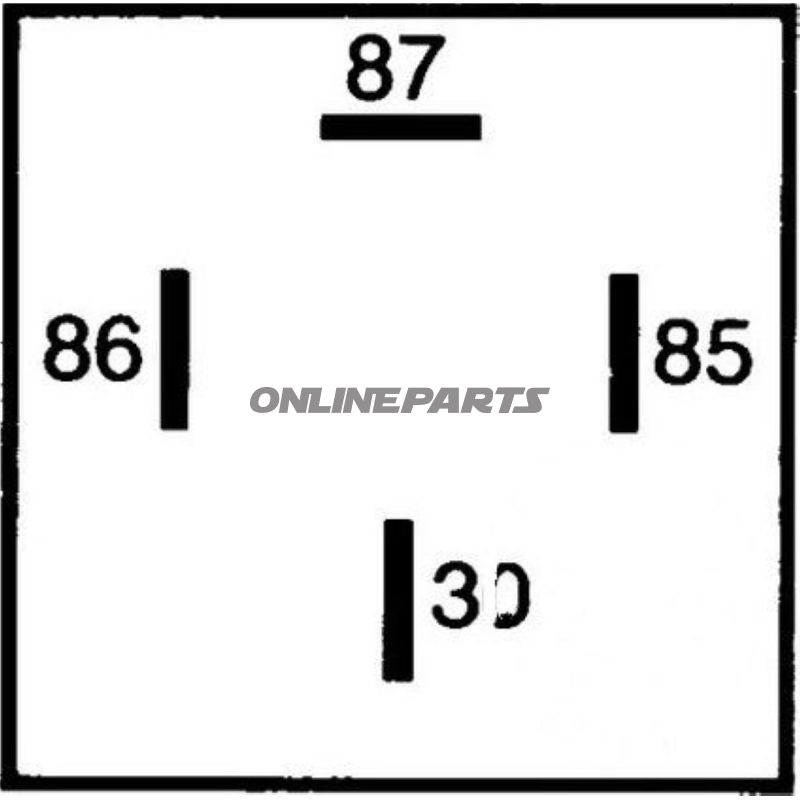

• 4-polet format kræver korrekt sokkel eller holder i installationen; produktet leveres uden monteringsholder.
• Passer i standard 24 V installationsmiljøer i erhvervskøretøjer, landbrugsmaskiner og visse større motorcykler med 24 V system.
• Tilslutninger bør udføres med korrekt dimensionerede kabler og sikringer i henhold til ledningstab og maksimal kontinuerlig strøm (20 A). Brug egnede kabelsko og sørg for korrosionsbeskyttelse ved koblinger.
• Når relæet bruges til induktive laster (f.eks. motorer eller spoler), anbefales korrekt transientbeskyttelse i systemet; relæets indbyggede parallelmodstand hjælper, men supplerende dæmpning kan være nødvendig i følsomme systemer.

Sikkerhed og driftsovervejelser

• Sikre korrekt sikringsstørrelse i forankoblet kredsløb for at beskytte ledninger og kontakter mod overstøm.
• Kontakter har en angivet levetid afhængig af belastningstype; ved hyppige koblinger eller høje induktive belastninger bør man kontrollere relæets kontakttilstand ved serviceintervaller.
• Monter relæet, så det er beskyttet mod direkte vandstænk og kraftig forurening for at forlænge kontakt- og plastkomponenters levetid.

Tekniske data (opsummering)

• Brand: Hella
• MPN: 108.02.64
• GTIN: 4082300688436
• Spænding: 24 V
• Poler: 4
• Funktion: Lukker (closing)
• Max belastning (ohmsk/nominel): 20 A
• Induktiv/kapacitiv belastning: 5 A
• Temperaturområde: -40 °C til +125 °C
• Leveres uden holder

Bemærkning: Opbevar og håndter relæet i henhold til køretøjets elektriske specifikationer. Ved tvivl om kompatibilitet i specifikke systemer, kontroller Hella-dokumentation eller teknisk skematisk diagram for den pågældende installation.
