Lukker relæ 24V 20A 4-pole med holder

Lukker-relæ 24 V, 20 A, 4-polet med holder til bil-/motorkøretøjsapplikationer

Produkt: Hella lukker-relæ 24 V, 4-polet (MPN: 108.02.69, GTIN: 4082300688399). Dette relæ er konstrueret til at lukke et elektrisk kredsløb mellem en strømforsyning og en belastning og leveres med monteringsholder for nem fastgørelse i motorrum eller elektriske paneler.

Funktion og anvendelsesområder

Relæet fungerer som et mekanisk styret kontaktpunkt (lukker): når spolen aktiveres ved 24 V, lukker kontakten og leder strøm til den tilsluttede forbruger. Typiske anvendelser omfatter hovedlygter, ekstralygter, horn, varmeelementer, ventilations- eller køleblæsere, el-ruder, klimaanlæg og tændingsrelaterede kredsløb. Konstruktionen og den medfølgende holder gør det velegnet til installation i køretøjer og industrielle applikationer, hvor vibration og temperaturvariationer forekommer.

Tekniske egenskaber

• Nominalspænding: 24 V DC

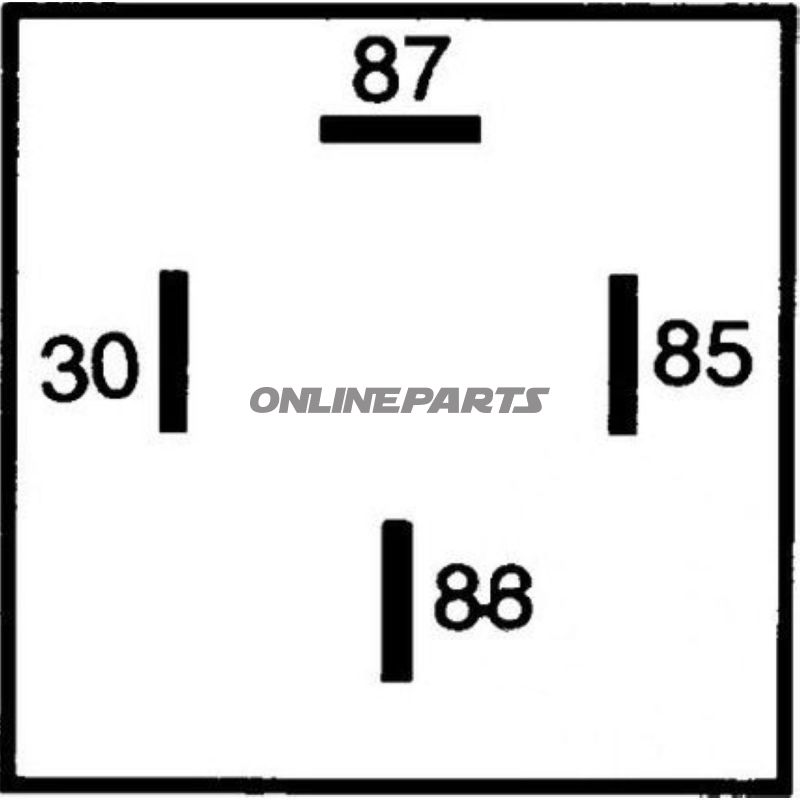

• Kontaktkonfiguration: 4-polet lukker
• Nominel belastning: 20 A (ohmsk op til 30 A angivet i kilde for kortvarige belastninger)
• Induktiv belastning: 5 A
• Kapacitiv belastning: 5 A
• Driftstemperaturområde: −40 °C til +125 °C
• Montering: Med holder for fastgørelse på skinne eller flade

Materialer og konstruktion

Relæet er udført i standardiserede materialer for motorkøretøjsrelæer: isolerende plastkapsling omkring spole og kontakter samt metalkontakter beregnet til vekslende og jævnstrømspåvirkninger. Den medfølgende holder er fremstillet til at give stabil mekanisk fiksering og modstå vibrationer. Spolen har parallelmodstand (parallelwiderstand) hvilket hjælper ved slukning og mindsker kontaktbøjning og baggrundsstrøm i visse kredsløb.

Kompatibilitet og installation

• Er beregnet til 24 V systemer — almindeligt i tunge køretøjer, landbrugsmaskiner og marine applikationer.
• 4-polet udførsel giver fleksibilitet ved flere parallel-forbundne forbrugere eller hvor separat styrestrøm ønskes.
• Monteringsholderen forenkler udskiftning og rutinevedligehold: relæet kan let tages ud til test eller udskiftning uden at ændre kabeltilslutninger.

Sikkerhed og driftsovervejelser

• Anvend relæet inden for specificerede belastningsgrænser og sørg for korrekt sikring i forsyningslinjen for at undgå overbelastning.
• Ved brug med induktive belastninger (motorer, spoler) bør kabelførsel og jordforbindelse være udført korrekt for at undgå transiente spændingsspidser; parallelmodstanden på spolen reducerer nogle af disse effekter, men supplerende transientbeskyttelse kan være nødvendig i følsomme systemer.
• Temperaturområdet −40 °C til +125 °C dækker de fleste motormiljøer, men placering tæt på ekstrem varmekilde bør undgås.

Producent og identifikation: Hella er angivet som producent; model-/varenummer (MPN) 108.02.69 og GTIN 4082300688399 kan bruges til entydig identifikation ved bestillinger, reservedelskontrol og dokumentation. Produktets tekniske data (spænding, poltal, belastningskapacitet og driftstemperatur) bør matches med det eksisterende elektriske system ved udskiftning.
