Lukker relæ 24V 20A 5-pole med holder

Lukker-relæ 24V, 20A, 5-polet med holder til køretøjsinstallationer

Hella lukker-relæ (MPN: 108.02.66, GTIN: 4082300688443) er et 5-polet kraftrelæ designet til 24 V-systemer. Relæet fungerer som en elektrisk kontakt, der lukker kredsløbet mellem strømforsyningen og den tilsluttede forbruger, hvilket gør det velegnet til styring af lygter, horn, blæsere og andre elektroniske forbrugere i køretøjer.

Funktion og anvendelse

• Relæets primære funktion er at forbinde og afbryde strømmen til en forbruger ved aktivering af spolen — altså et lukker-relæ (normal åben kontakt, som lukker ved spoleaktivering).
• Typiske anvendelser: hovedlys og ekstra-lygter, horn, varmeapparater, ventilatormotorer, el-ruder samt klima- og tændingsrelaterede kredsløb.
• Inkluderet holder gør montage i chassis eller på skilte muligt uden ekstra adaptere.

Materialer og konstruktion

Relæet er udført som et kraftminirelæ med indbygget parallelmodstand til spolen. Huset og holderen er designet til anvendelse i automotive miljøer og tåler temperaturer fra -40 °C til +125 °C. Materialevalg og tætninger er optimeret til at modstå vibrationer og de temperatur- og miljøforhold, som typisk forekommer i køretøjer og maskiner.

Elektriske specifikationer og ydeevne

• Nominel spænding: 24 V (DC)

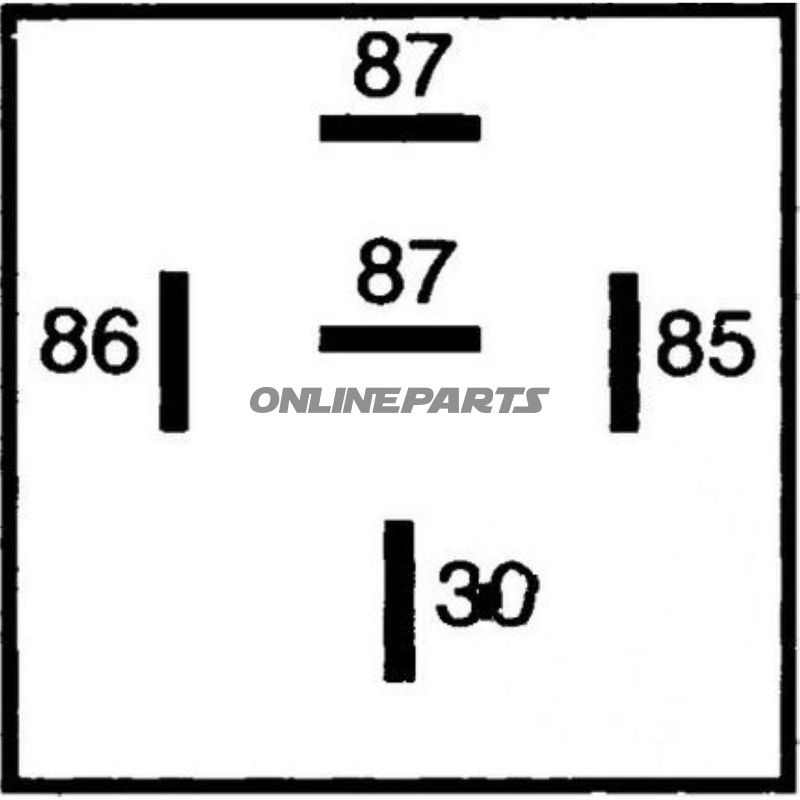

• Antal poler: 5
• Kontaktfunktion: lukker (normal åben)
• Nominel kontinuerlig belastning: 20 A
• Ohmsk (modstands) belastning: op til 30 A kortvarigt
• Induktiv belastning: 5 A
• Kapacitiv belastning: 5 A

Tekniske fordele og bemærkninger for montører

• Parallelmodstanden ved spolen reducerer transienter og forbedrer støjadfærd i symmetriske systemer.
• Holderen forenkler sikker mekanisk montering og gør det nemmere at udskifte relæet uden at ændre kabling.
• Relæets belastningskarakteristika (20 A nominelt, 30 A ohmsk kortvarigt) betyder, at det kan håndtere almindelige bil- og lastbilsforbrugere, men belastningsvalg bør vurderes i forhold til startstrømme og varighed.
• Temperaturområde (-40 °C til 125 °C) sikrer drift under både lave og høje omgivelsestemperaturer; dog bør installation og sikringsvalg tage højde for kabeldimensionering og varmeafledning.

Monterings- og kompatibilitetsråd

• Tjek, at køretøjets 24 V-lynsystem eller elektriske installation matcher relæets spænding og belastningskrav.
• Sørg for korrekt sikring på forsyningslinjen for at beskytte både relæ og ledningsnet ved fejlstrømme.
• Ved monteringer i lukkede rum eller nær varmeafgivende komponenter: sikre luftadgang eller placer relæet på et sted, hvor maksimal driftstemperatur ikke overskrides.
• Ved udskiftning af eksisterende relæer: sammenlign MPN (108.02.66) og kontaktkonfiguration for at undgå fejlkoblinger.

Tekniske data (oversigt):

Hella 108.02.66 er et praktisk valg for mekanikere og teknisk personale, der har behov for et robust 24 V lukker-relæ med holder og klare elektriske specifikationer. Ved tvivl om anvendelse i specifikke kredsløb anbefales måling af startstrømme og gennemgang af eksisterende kabelføringer før installation.
