Lukker relæ 24V 20A 5-pole med holder

Lukker-relæ 24 V, 20 A, 5-polet med holder til køretøjsinstallationer

Produktet er et 5-polet lukker-relæ fra Hella (MPN: 108.02.67, GTIN: 4082300688412) beregnet til 24 V-systemer i køretøjer. Relæet lukker strømmen mellem strømkilden og den belastning, det styrer, og leveres med en monteringsholder for nem fastgørelse i motorrum eller på chassis.

Funktion og anvendelsesområder

• Relætypen er en lukker (normal åbner lukker kredsløbet ved aktivering) med fem poler, hvilket giver mulighed for at kombinere styre- og strømforbindelser i én enhed.
• Bruges typisk til hovedlys, ekstralys, horn, kabinevarme, ventilatormotorer, elektriske vinduesløftere, klimaanlæg og tændingsrelaterede kredsløb i erhvervskøretøjer og større maskiner.
• Indbygget parallelmodstand til spolen forbedrer afbrydelses- og driftskarakteristik ved ind- og udkobling.

Materialer og konstruktion

Relæet er udført efter Hella-standarder med plastikhus og metalkontakter, dimensioneret til køretøjsmiljøer. Holdere i plast/metalfæste medfølger for sikker montering og vibrationsstabilitet. Den parallelle modstand på spolen er monteret internt for at sikre korrekt afladning og bedre kontaktlevetid ved gentagne skift.

Elektriske og miljømæssige specifikationer

• Nominel spænding: 24 V
• Nominel belastning (kontinuerlig): 20 A
• Ohmsk start-/maksimallast: op til 30 A
• Induktiv belastning: 5 A
• Kapacitiv belastning: 5 A
• Temperaturområde: -40 °C til 125 °C

Tekniske fordele og driftsovervejelser

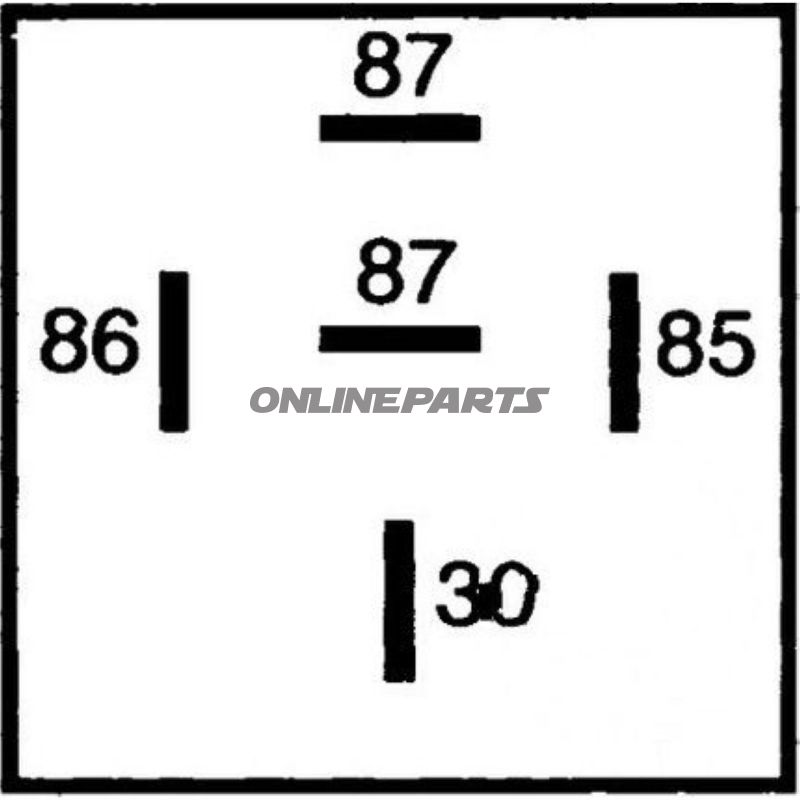

• 5-polet design gør det muligt at implementere styrekontakt og flere udgange/tilbagekoblinger uden ekstra relæer.
• Holderen forenkler mekanisk montering og gør udskiftning hurtigere ved service.
• Relæets specifikationer for nominel strøm og temperatur gør det egnet til kontinuerlig brug i tunge køretøjsapplikationer.
• Tænk på korrekt sikring og kabeltværsnit i installationen for at undgå spændingsfald ved 20–30 A belastninger.

Kompatibilitet og installation

Relæet er designet til 24 V systemer og er velegnet til erhvervs- og specialkøretøjer, landbrugsmaskiner og andre applikationer med samme spændingsniveau. Vær opmærksom på kontaktkonfigurationen ved udskiftning for at matche eksisterende stik eller pigtail; den medfølgende holder kræver passende monteringsplads og fastgørelsesmetode.

Bemærk: Produktet identificeres som Hella 108.02.67 (GTIN 4082300688412). De angivne elektriske værdier (induktiv/kapacitiv/ohmsk) bør matches med den konkrete belastning i dit kredsløb for at sikre lang levetid og sikker drift.

Tekniske data (kort)
