Lukker relæ 24V 20A 5-pole med holder

Lukker-relæ 24 V, 20 A, 5-polet med holder til bil/motorcykel

Produkt: Lukker-relæ (schließer) fra Hella, modelnummer MPN 108.02.75 (GTIN 4082300688481). Dette er et kompakt 5-polet relæ beregnet til 24 V-systemer og almindelige bil- og motorcykelapplikationer som hovedlys, ekstra forlygter, horn, varmeelementer, blæsere, el-ruder, klimaanlæg og tændingsrelaterede kredsløb.

Funktion

Relæet fungerer som et lukker-relæ (normalt åbent kontaktarrangement) — når styringsspolen aktiveres, lukkes kredsløbet mellem strømkilden og forbrugeren. Der er indbygget paralleldmodstand til spolen for at sikre kontrolleret slukning/afladning og reducere spænstørrelser (dæmper transiente effekter ved afkobling). Relæets primære funktion er at tillade lave styrestrømme at kontrollere højere belastninger uden at føre store strømme gennem kontakt- eller styrekontakter i instrumentbordet eller styreenheder.

Materiale og konstruktion

• Hus og holder: Kompakt plastik-/termoplasthus med monteringsholder for enkel fastgørelse i chassis eller relæpanel. Holderen gør det praktisk at montere og udskifte relæet uden at skulle lodde eller ændre eksisterende ledningsføringer.
• Kontakter og terminaler: Messing/metallegeringer belagt for korrosionsbestandighed og god elektrisk ledningsevne — designet til gentagne skiftecykler ved nominelle strømme.
• Spole: Isoleret spole specificeret til 24 V drift med parallelmodstand for stabil drift. Termisk og elektrisk dimensioneret til drift i temperaturområdet -40 °C til 125 °C.

Tekniske specifikationer

De vigtigste tekniske data er integreret fra producentens oplysninger:

• Spænding: 24 V DC

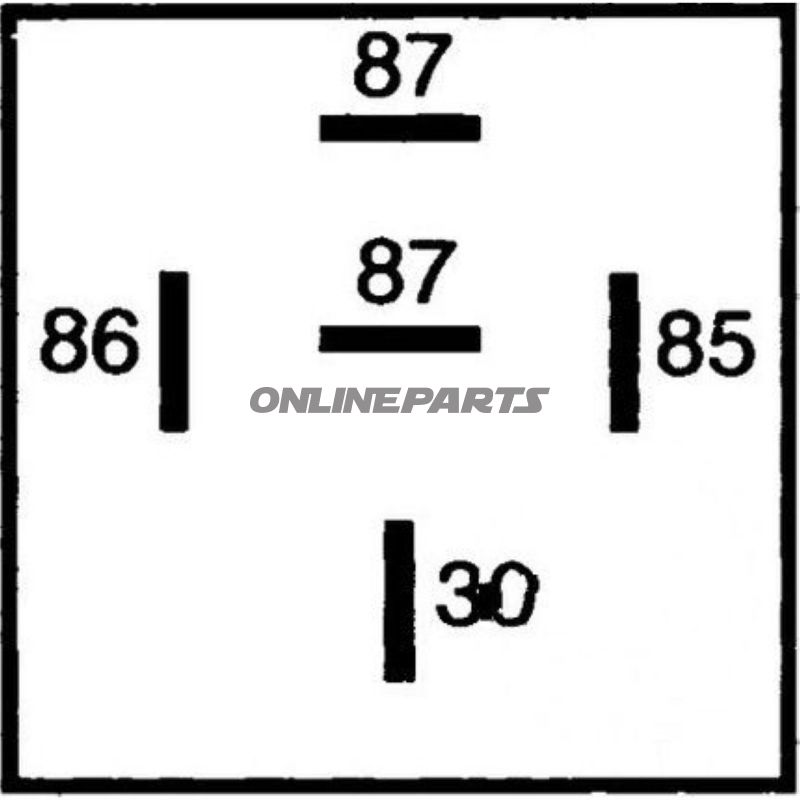

• Antal poler: 5
• Kontaktfunktion: Lukker (normalt åben)
• Nominel belastning (modstandslast): 20 A
• Induktiv belastning: 5 A
• Kapacitiv belastning: 5 A
• Driftstemperatur: -40 °C til 125 °C
• Vægt: ca. 25 g
• Monteringsmulighed: Inkluderet holder for enkel montering

Kompatibilitet og anvendelse

Dette relæ er velegnet til 24 V køretøjssystemer — typisk varevogne, lastbiler, busser, specialkøretøjer og nogle motorcykler med 24 V installationer. Brug det til at flytte høje belastningsstrømme væk fra følsomme kontakter og ledningsnet ved at lade relækontakterne bære belastningen. Vær særlig opmærksom på induktive laster (motorer, spoler, varmebånd): her er relæets induktive belastningsgrænse på 5 A relevant ved valg af relæ til disse typer forbrugere.

Fordele ved konstruktionen

• Robust drift over bredt temperaturområde (-40 °C til 125 °C) — egnet til både indvendig og udvendig montering i motorrum eller instrumentpaneler.
• Holder leveres sammen med relæet, hvilket gør udskiftning og fastgørelse hurtigere ved service.
• Paralleldmodstand til spolen bidrager til bedre kontrol ved frakobling og mindsker elektriske støjimpulser over bilens strømforsyning.

Identifikation

Producent: Hella. Model/MPN: 108.02.75. GTIN: 4082300688481. Disse numre kan bruges til at sikre korrekt erstatning eller når der søges efter kompatibilitet i reservedelsdatabaser.

Praktiske bemærkninger ved installation

• Tjek belastningstype (ohmsk vs. induktiv/kapacitiv) og sikre at nominel strøm ikke overskrides for at undgå kontaktudbrænding eller reduceret levetid.
• Sørg for korrekt sikring i hovedstrømmen og god jording for at minimere elektriske forstyrrelser.
• Ved montering i vibrationsmiljø anbefales korrekt fastspænding af holderen og kontrol af terminalforbindelser efter kørsel.

Hella's relæ 108.02.75 er en praktisk, lille enhed til styring af 24 V belastninger op til 20 A, især egnet til installationer hvor plads, enkel udskiftning og driftssikkerhed i varierende temperaturer er krav.
