Lukker relæ forskellige

Lukker-relæ 4-polet 24 V til lygter, horn og blæsere (Hella)

Produktnavn: Lukker relæ forskellige (Hella)
Brand: Hella
MPN: 108.06.39
GTIN: 4082300078749

Dette er et 4-polet lukker-relæ (lukkerkontakt) beregnet til 24 V-systemer. Relæet er et miniaturekraftrelæ med medfølgende holder og indbygget parallelmodstand på spolen, designet til at lukke strømmen mellem en strømkilde og en elektrisk forbruger. Typiske anvendelser omfatter hovedlygter, ekstralys, horn, varmeelementer, ventilatormotorer, el-ruder samt klimaanlæg og tændingsrelaterede kredsløb.

Funktion

• Relæet fungerer som en elektrisk switch: når spolen aktiveres, lukkes den interne kontakt og sender strøm videre til forbrugeren.
• Parallelmodstanden ved spolen reducerer støj og hjælper med at styre spolestrømmen under frakobling, hvilket kan forbedre kontaktlevetid i visse installationer.
• 4-polet udførsel muliggør separate strøm- og kontrolforbindelser med god adskillelse mellem ind- og udgang.

Materialer og opbygning

• Miniature-konstruktion med holder for nem montering på skinne eller panel.
• Kontakter og kabinet er fremstillet for at tåle nominelle belastninger ved drift ved op til 80 °C omgivelsestemperatur.
• Spole med integreret modstand for bedre afdæmpning af transienter og reduceret arkdannelse ved afbrydelse.

Tekniske egenskaber

• Driftspænding: 24 V
• Antal poler: 4
• Funktionstype: Lukker (NC/NO afhænger af kredsdiagram; her er det lukkerkontakt ved aktivering)
• Belastbarhed ved +80 °C: Ohmsk last 20 A, induktiv last 16 A, kapacitiv last 15 A
• Stiktype/udførelse: ID B

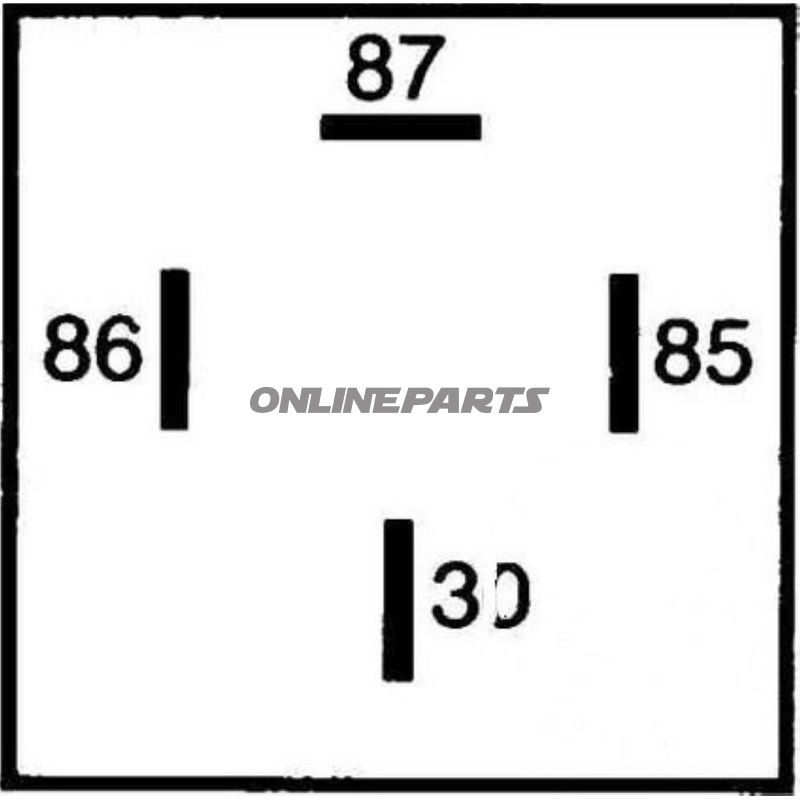

• Schaltbild/elektrisk skematisk: S2
• Temperaturområde, maks.: 80 °C

Kompatibilitet og anvendelsesovervejelser

• Velegnet til 24 V køretøjsapplikationer — typisk i erhvervskøretøjer, landbrugsmaskiner og entreprenørmaskiner.
• Dimensioner og stikpin-konfiguration bør kontrolleres imod eksisterende holder/holderplads og el-diagram ved udskiftning.
• Bemærk belastningsgrænserne ved høj temperatur for at sikre lang levetid; for tunge belastninger anbefales korrekt størrelsesvalg eller brug af ekstern beskyttelse (sikringer/afbrydere).

Fordele for mekanikere og teknikere

• Let at montere takket være den medfølgende holder og standardiseret stikudførelse (ID B).
• Indbygget parallelmodstand på spolen mindsker udsving og kan reducere interferens i enkelte systemer.
• Specificerede belastningsværdier giver klar vejledning for dimensionering i både modstands- og induktive belastninger.

Hella 108.06.39 (GTIN 4082300078749) er et standard 24 V 4-polet lukker-relæ, der leverer dokumenterede elektriske egenskaber og praktisk monteringsløsning til tekniske installationer i køretøjer. Kontroller altid el-skema og fysisk stikmatch før montering.
