Relay Socket 9-Pole

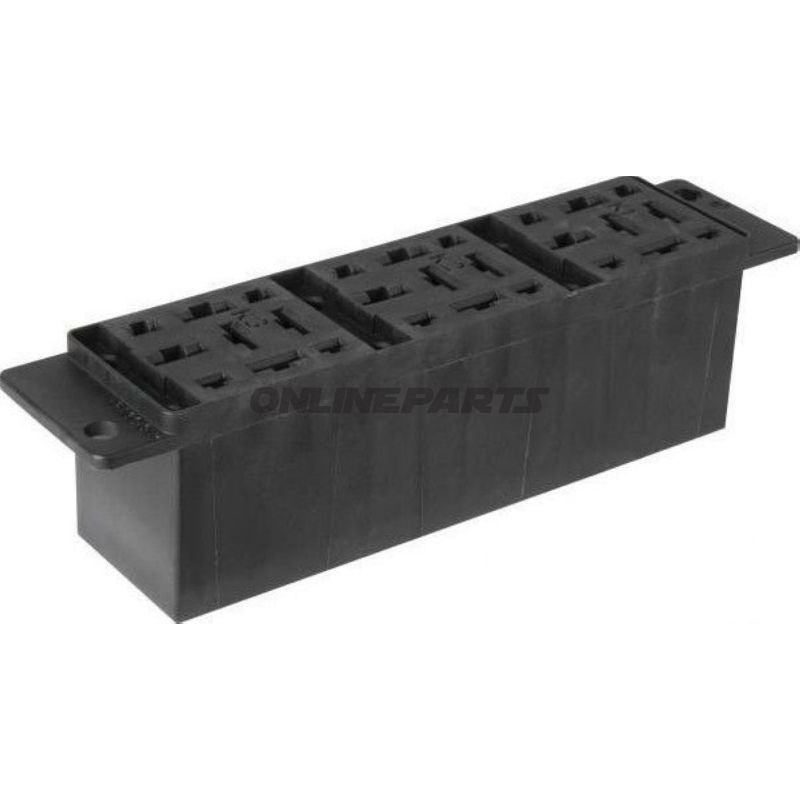

9-polet relæstik med holder til 3 relæer — til fladstik 6,3 mm og 2,8 mm

Produktoversigt: Dette er en 9-polet relæstik med integreret holder beregnet til montage af op til tre standard relæer. MPN for delen er 118.00.71 og varen kan identificeres via GTIN 4026736435479. Stikket leveres i sort og er udført med fladstikhylstre (klingebeholder) til elektriske tilslutninger.

Funktion og anvendelse: Relæstikket fungerer som mekanisk og elektrisk grænseflade mellem relæer og køretøjets kabelnet. Det gør det muligt at montere og udskifte relæer hurtigt uden svejsning eller direkte lodning af ledninger. Holderen organiserer tre relæer samlet, hvilket forenkler installation i sikrings-/relæbokse eller på 12 V-systemer i køretøjsapplikationer.

• Antal poler: 9-polet konfiguration, egnet til relæer med 9 tilslutningspunkter.
• Tilslutningsteknologi: Kombineret for fladstik 5 × 6,3 mm og 4 × 2,8 mm, som dækker de mest anvendte fladstikdimensioner i køretøjsinstallationer.
• Stiktype: Fladstikhylstre (flat blade sleeves), beregnet til tryk- og friktionsforbindelse med standard flatstik.
• Isolering: Stikket er isoleret for at mindske risiko for kortslutning og for at sikre elektrisk separation mellem terminalerne.
• Svejsning/lodning: Der kræves ingen lodning af relækontakter; relæerne sættes i holdere og forbindes med fladstik.

Materialevalg og egenskaber: Huset er udført i en sort, elektrisk isolerende plastkomponent, designet til at modstå almindelige vibrations- og temperaturbelastninger i køretøjer. Kontaktindføringerne er udformet til at modtage fladstik 6,3 mm og 2,8 mm; materialet i kontaktværterne er typisk en tin- eller nikkelbelagt kobberlegering for god elektrisk ledningsevne og korrosionsmodstand (bemærk: specifik legering er producentbestemt og ikke angivet i produktdataene). Produktet leveres uden varme-sammentrækningsslange og uden loddeforbindelser, hvilket betyder, at installation primært sker ved push-on fladstik.

Kompatibilitet og montage: Relæstikket er velegnet til standard 9-polet relæer og anvendes ofte i bil- og motorcykelinstallationer hvor flere relæer ønskes samlet. Den trefoldige holder gør det nemmere at centralisere relæfunktioner (fx belysning, varme, styring) i samme modulområde. Overvej monteringsrum og adgang til fladstik ved valg af placering, da stikkets flade tilslutninger kræver plads til indsættelse og fjernelse.

Tekniske data (uddrag):

Anvendelsestips til teknikere: Sørg for korrekte fladstikdimensioner ved bestykning (2,8 mm vs. 6,3 mm) for at undgå løse forbindelser. Ved montage i områder udsat for fugt eller salt anbefales passende korrosionsbeskyttelse af kontaktflader og korrekt sikring af kabelstammer for at minimere mekanisk belastning på fladstikkene. Kontroller relæernes pin-konfiguration mod stikkets layout før installation.

Mærkeoplysninger: Selvom brand ikke er angivet i produktdataene, identificeres komponenten entydigt via MPN 118.00.71 og GTIN 4026736435479, hvilket gør den anvendelig til indkøb og reservedelsstyring i professionelle værksteder.
