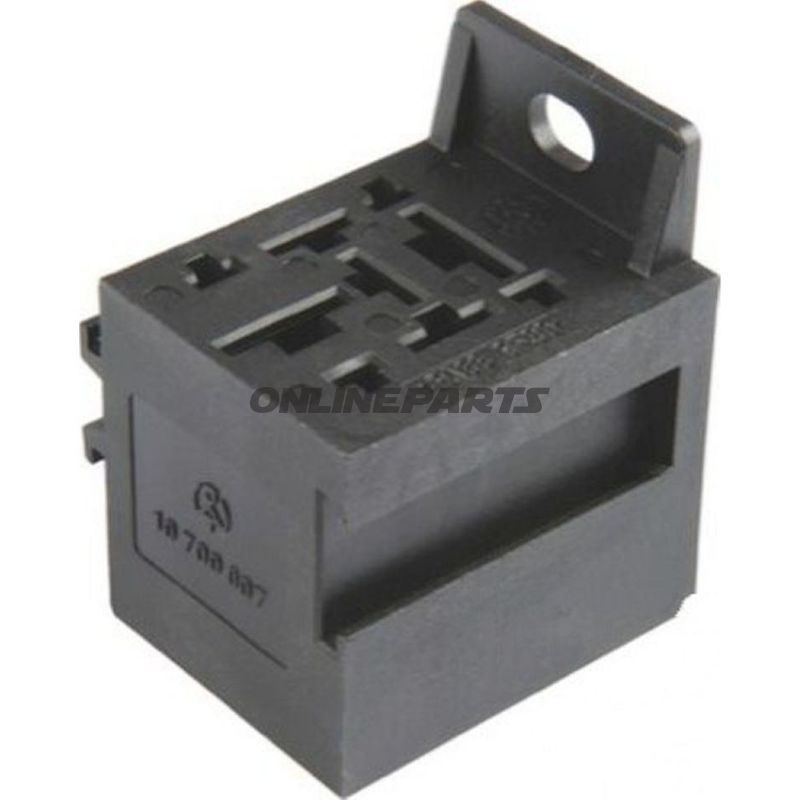

Relay Socket 9-Poleincl Holder

Relaissokkel 9-polet med holder til fladstik

Produktoversigt: Denne 9-polede relaissokkel (MPN: 118.00.74, GTIN: 4026736126346) er et monteringsklart stik- og holdermodul beregnet til industrielle og køretøjsrelæer med fladstikforbindelser. Den kan anvendes til elektriske styrings- og forbindelseopgaver, hvor flere poler samles i en enkelt, isoleret sokkel med holder for fastgørelse i kabine eller motorrum.

Funktion og anvendelse: Soklen fungerer som grænseflade mellem relæets stikben og ledningsnettet. Den muliggør nem indsættelse og udtagning af relæer samt sikker fastgørelse af tilslutninger. Konstruktionen er udført til fladstikterminaler og understøtter forskellige bredder, så den passer til almindeligt anvendte terminalstørrelser i køretøjselektronik.

• Polantal: 9 polet, ideel hvor flere kredse skal samles i ét relæ.
• Terminaltyper: Fladstikhylser (ikke loddet).
• Understøttede terminalbredder: 2,8 mm, 6,3 mm og 9,5 mm.
• Isolering: Soklen er isoleret, hvilket reducerer kontakt mellem polerne og minimerer risiko for kortslutning ved tæt montérede installationer.
• Montering: Leveres inkl. holder til fastgørelse på flader i skab eller motorrum.
• Standard: Konstruktionen svarer til DIN/ISO 16901-130B, hvilket gør den kompatibel med mange standardrelæer og industrielle forbindelseskrav.

Materialevalg og egenskaber: Hus og holder er fremstillet i sort isolerende plastdesign, valgt for elektrisk modstandsevne og kemisk stabilitet under normale driftstemperaturer i køretøjer og maskiner. Terminalmodtagerne er udført til at modtage fladstikhylser, hvilket betyder mekanisk klemmekontakt fremfor loddeforbindelser — dette letter vedligehold og udskiftning uden specialværktøj. Produktet indeholder ikke varme-sammentrækningsslange og er ikke beregnet til loddeforbindelser.

Tekniske detaljer:

Kompatibilitet og referenceoplysninger: Soklen er velegnet som generisk udskiftningsdel i mange elektriske systemer og kan sammenlignes med visse OE-numre til referenceformål (kun til sammenligning): MAN 81.25435-0500 og VOLVO 28015029. Bemærk, at OE-numre kun anvendes som reference og ikke nødvendigvis betyder identisk originaldel.

Praktiske overvejelser ved montage: Sørg for korrekte fladstikhylser til de respektive terminalbredder og god kontakttryk ved indsættelse. Monter soklen i holderen på et sted med rimelig adgang for service, og undgå at føre stærkt strømmførende kabler tæt op ad signalførende ledninger uden korrekt adskillelse. Kontroller pladsforhold og eventuel behov for vibrationsdæmpning i applikationer med kraftig mekanisk påvirkning.

Identifikation: MPN: 118.00.74, GTIN: 4026736126346.
