Vekslerrelæ 5-polet, 12 V til lygter og elektriske forbrugere

Brand: Hella — MPN: 108.06.62 — GTIN: 4082300078701

Dette er et 5-polet veksler- eller arbejdsstrømsrelæ fra Hella, beregnet til at lukke kredsløb mellem batteri/strømkilde og forskellige elektriske forbrugere på køretøjer. Relæet anvendes typisk til forlygter og ekstra lygter, horn, varmelegemer, ventilatormotorer, elektriske vindueshævere, klimaanlæg og tændingsrelaterede kredse, hvor det er nødvendigt at styre højere strømme via en lavstrømssstyring.

• Funktion: 5-polet vekslerrelæ (skiftende kontakt) der lukker kredsløb og tillader styring af belastninger via en separat styrekreds.

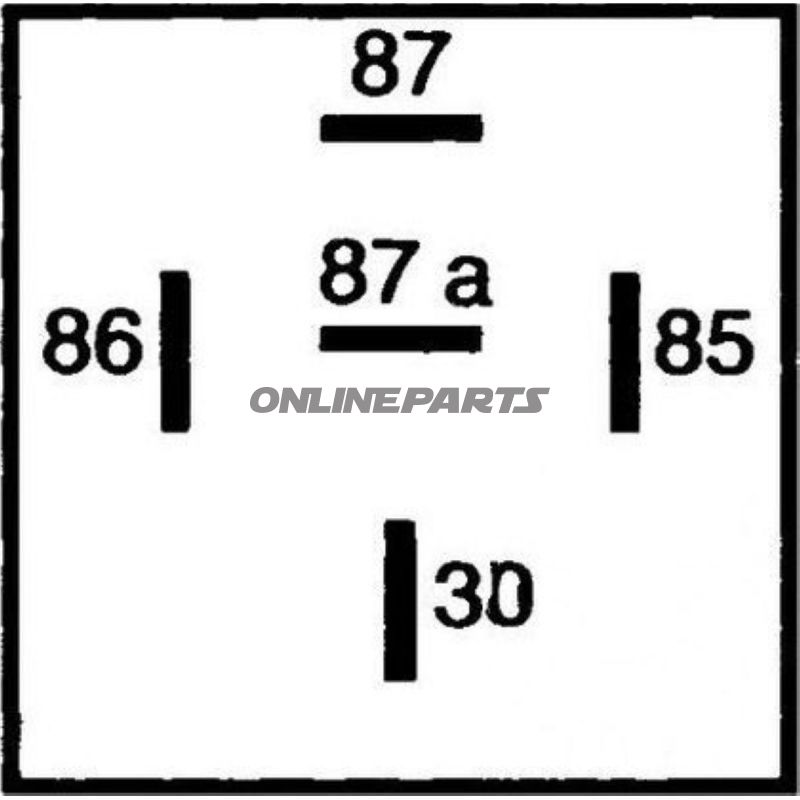

• Plug-type / diagram: Plug Type ID B1, skematisk W2.
• Spænding: 12 V (køretøjsstandard).
• Montering: Minirelæ leveres med monteringsbeslag (holder) for enkel fastgørelse i motor- eller sikringsrum.
• Tilslutninger: Fladstik 6,3 mm.

Elektriske belastningsdata

• Ohmsk (resistiv) belastning: 20/30 A — egnet til lamper og varmeelementer inden for disse strømværdier.
• Induktiv belastning: 5 A — ved belastninger med spoler (f.eks. visse motorer eller relæspoler) skal denne grænse overholdes.
• Kapacitiv belastning: 20/30 A.
• Temperaturområde (max): Op til 80 °C.

Materialer og konstruktion

Relæet er udført som et minirelæ med metalholder og plastkappe. Kontakter og indvendige ledere er dimensioneret til de angivne strømstyrker; fladstiktilslutninger i 6,3 mm sikrer standardiseret forbindelse. Parallelmodstand (modstand indbygget parallelt) er integreret for at sikre korrekt fungerende tændings-/styrekredse og for at tilpasse relæets spændings- og strømforhold i praktisk brug.

Praktiske bemærkninger for mekanikere og montører

• Kontroller at den nominelle belastning (resistiv/induktiv) matcher den aktuelle applikation. Ved højere induktive motorbelastninger anbefales eksternt relæ eller anden beskyttelse.
• Sørg for korrekte forbindelser til fladstik og korrekt sikring i forsyningskredsen for at undgå overbelastning.
• Monteringsbeslaget giver stabil fastgørelse; placering bør vælges så temperaturen ikke overstiger relæets maksimale driftstemperatur.
• Vær opmærksom på at relæets skiftekonfiguration (veksler) ændrer forbindelse afhængigt af styresignalets position — følg W2-diagrammet ved fejlsøgning eller tilslutning.

Tekniske data (oversigt)

Hella's artikelnummer 108.06.62 og GTIN 4082300078701 identificerer denne specifikke 5-polet 12 V vekslerløsning. Beskrivelsen dækker funktion, elektriske grænser og anbefalinger til montage og anvendelse, så mekanikere kan vurdere egnethed til konkrete køretøjsapplikationer.
