Veksler relæ 12V 40A 5-pole

Vekslerrelæ 12 V 40 A, 5-polet til bil og motorcykel

Produktoversigt: Dette 5-polede vekslerrelæ fra Hella (MPN: 108.02.73, GTIN: 4082300688511) er konstrueret til at styre strømmen mellem en strømforsyning og elektriske forbrugere ved 12 V systemer. Relæet er et kompakt minirelæ uden holder og er velegnet til applikationer som hovedlys, ekstra forlygter, horn, varmeelementer, blæsere, elektriske vinduer, klimaanlæg og tændingsrelaterede kredsløb.

Funktion og anvendelse:

• Som vekslerrelæ skifter en intern kontakt strømmen mellem to positioner, hvilket muliggør styring af en belastning fra et styringssignal med lav strøm.
• Relæet bruges typisk til at lade et lavstrømskontrolsignal aktivere et kraftigere kredsløb uden at belaste kontakten i betjeningsenheden.
• Designet til både AC- og DC-baserede applikationer i køretøjsmiljøer, hvor 12 V-nettet er standard.

Tekniske egenskaber:

• Driftspænding: 12 V.

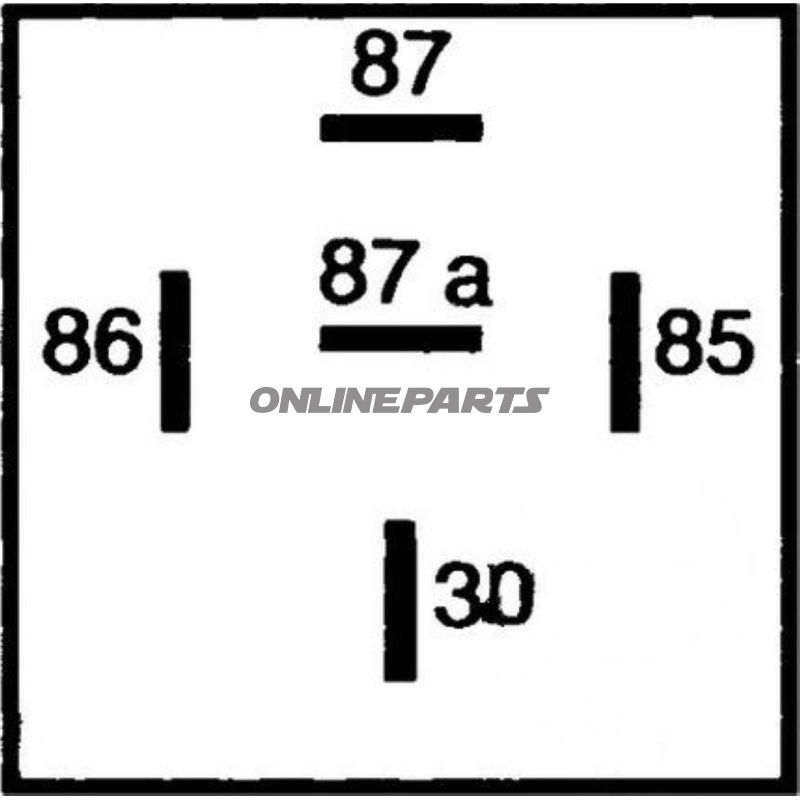

• Antal pole: 5 (vekslerfunktion).
• Mærkestrøm / kontaktydelse: Op til 40 A for ohmsk belastning.
• Induktiv belastning (f.eks. motorer, spoler): angivet 15 A.
• Kapacitiv belastning: angivet 5 A.
• Driftstemperaturområde: -40 °C til 125 °C, egnet til krævende motormiljøer.
• Uden monteringsholder — giver fleksibilitet ved individuel montage i klemkasser eller custom-brackets.

Materialer og konstruktion:

• Kapsling og kontakter er fremstillet og udvalgt for at modstå almindelige påvirkninger i køretøjsmiljøer (temperaturvariationer og vibrationer). Hella er producenten angivet via MPN og brand, hvilket indikerer komponenter designet til automotive standarder.
• Kontaktmaterialer og belægninger er typisk optimeret til at minimere slid og sikrer lav overgangsmodstand ved høje strømme; angivelsen af 40 A refererer til nominelle grænser for kort- og langtidspåvirkning ved ohmsk belastning.

Kompatibilitet og installationsbemærkninger:

• Passer til 12 V elektriske systemer i biler, lastbiler og motorcykler, hvor en 5-polet vekslerfunktion er nødvendigt.
• Kontrollér altid belastningstype (ohmsk vs. induktiv/kapacitiv) i det påtænkte kredsløb — kontaktdataene (15 A induktiv, 5 A kapacitiv, 40 A ohmsk) angiver forskellige grænser afhængigt af belastningens natur.
• Da relæet leveres uden holder, skal der planlægges passende mekanisk montage og sikring i installationsområdet; brug korrekte sikringer og kabeltværsnit svarende til belastningen.
• Beregn kabeltværsnit efter den maksimale kontinuerlige strøm og kortslutningsstrømme for at undgå overophedning eller spændingsfald.

Sikkerhed og vedligeholdelse:

• Monter relæet, så det er beskyttet mod direkte vandindtrængen og kraftig mekanisk påvirkning; selv om driftstemperaturen er bred, kræver elektriske forbindelser korrekt korrosionsbeskyttelse.
• Kontrollér tilslutningsklemmer regelmæssigt for løse forbindelser og tegn på kontaktforringelse ved høj belastning.

Identifikation: Produktet sælges under Hella-navnet (brand Hella) med producentnummer (MPN) 108.02.73 og global artikelidentifikation GTIN 4082300688511. Disse oplysninger er nyttige ved indkøb, reservedelsidentifikation og ved søgning efter tekniske data eller kompatibilitetslister.
