Veksler relæ 24V 20A 5-pole

Vekslerrelæ 24 V, 20 A, 5-polet til bil og motorcykel

Dette er et 5-polet vekslerrelæ fra Hella (GTIN: 4082300688474, MPN: 108.02.76) designet til 24 V-systemer. Relæet fungerer som en fysisk kontakt, der lukker eller åbner strømmen mellem en strømkilde og et elektrisk forbrug, og det er beregnet til styring af forbrug som hoved- og ekstralys, horn, varmeelementer, blæsere, vinduesmotorer samt dele af klimaanlæg og tændingssystemer.

Relæets primære funktion er at lade en lavstrømsstyrestrøm aktivere en separat, højere strømvej, så ledningsnet og betjeningsafbrydere kan dimensioneres efter styrestrømmen frem for belastningsstrømmen. Som vekslerrelæ (skiftefunktion) omskifter det mellem to udgange, hvilket gør det velegnet hvor en enkelt styreimpuls skal føre strøm til to forskellige kredsløb eller til at skifte belastninger.

• Mærke og identifikation: Hella — MPN 108.02.76, GTIN 4082300688474.
• Spænding: 24 V DC.
• Antal poler: 5-polet (vekslerfunktion).
• Nominel belastning: 20 A ved ohmsk belastning.
• Induktiv/kapacitiv belastning: Angivet til 5 A for både induktiv og kapacitiv belastning.
• Omgivelsestemperatur: -40 °C til +125 °C.
• Udførsel: Minirelæ uden holder (power minirelay uden medfølgende monteringbeslag).

Materialer og konstruktion er typisk for Hella’s minirelæer: et lukket plast- eller epoxyindkapslet relæhus med indvendig kobber- eller legeringskontakt og en elektromagnetisk spole. Denne konstruktion begrænser påvirkning fra støv og fugt i almindelige anvendelser og giver en kompakt løsning i trange motorrum eller på instrumentpaneler. Temperaturtolerancen op til 125 °C indikerer egnethed til installationer tæt på varme kilder, men som altid bør placering vælges efter komponentens driftstemperatur i den konkrete installation.

Tekniske betragtninger ved valg og anvendelse:

• Relæets mærkestrøm 20 A gælder for ohmske belastninger; ved induktive eller kapacitive belastninger er den anbefalede strøm lavere (angivet 5 A). Ved motorstartere, store blæsere eller andre induktive laster bør du dimensionere efter de reelle startstrømme og overveje supplerende sluknings- eller dæmpningsforanstaltninger for kontaktlevetid.
• Da relæet leveres uden holder, skal du sikre passende mekanisk fiksering og eventuel vibrationsisolering i henhold til applikationen.
• For korrekt funktion skal styrespænding og polaritet overholdes; 24 V-systemer i erhvervskøretøjer kræver ofte ekstra sikringer og korrekt kabeltværsnit ved 20 A belastning.

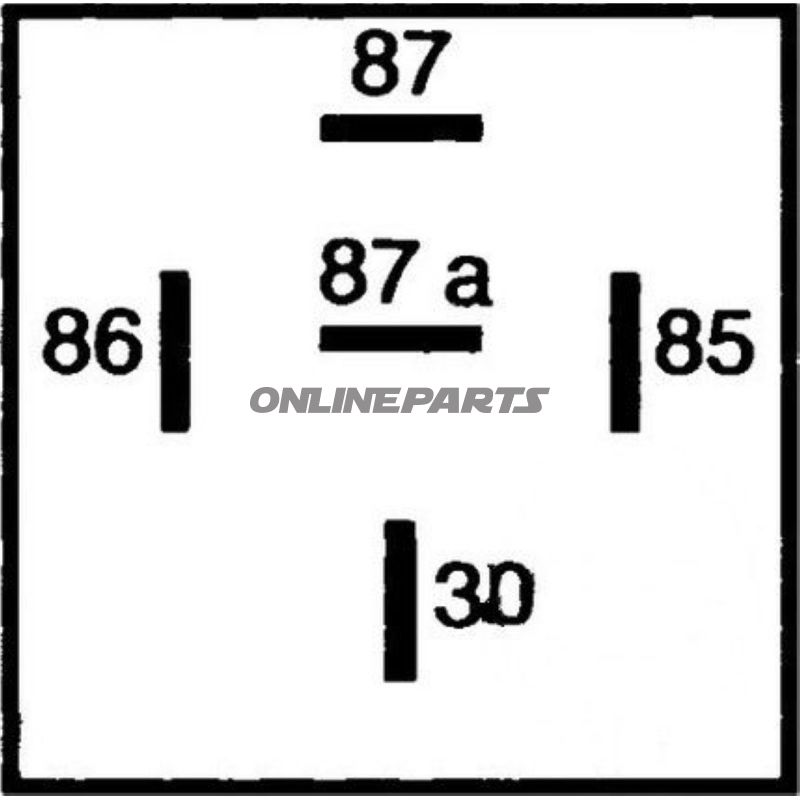

• Kontroller relæets stik- og benkonfiguration op imod køretøjets eksisterende stik for at undgå fejlmontering — MPN 108.02.76 kan bruges til at finde tekniske tegninger og pinout fra Hella.

Sammenfatning: Hella vekslerrelæet (108.02.76, GTIN 4082300688474) er en kompakt 5-polet løsning til 24 V-applikationer, hvor man ønsker at styre højere belastninger med en separat styrekreds. Det er egnet til en række køretøjsrelaterede forbrugere under forudsætning af, at man tager højde for den reducerede belastningskapacitet ved induktive og kapacitive laster og sørger for korrekt montering og køle-/pladseringsforhold.
