Veksler relæ 24V 20A 5-pole med DIODE

Vekslerrelæ 24 V, 20 A, 5-polet med diode (Hella)

Produktbeskrivelse: Dette 5-polede vekslerrelæ fra Hella (MPN: 108.02.77, GTIN: 4082300688504) er et kompakt minirelæ beregnet til 24 V-systemer. Relæet indeholder en slukdiode (løschdiode) integreret i spolen for at beskytte styringskredsløbet mod spændingsspidser ved afbrydelse. Enheden er udført uden holder og er beregnet til direkte montering i kabage eller på et passende relæpanel.

Funktion: Et vekslerrelæ (change-over) skifter forbindelsen mellem fælles (COM) og to udgange (NO/NC). I praksis bruges dette relæ til at skifte belastninger mellem to kredsløb eller til at give en sikker afbrydelse/omkobling af strøm til forbrugere. På 24 V køretøjer kan relæet anvendes til hovedlys, ekstraforlygter, horn, elvarme, blæsere, elruder, klimakomponenter og tændingsrelaterede funktioner, hvor en isoleret styreledning aktiverer en kraftigere belastning via relæets kontakter.

Materialer og konstruktion:

• Kontakt- og husmaterialer er dimensioneret til sikre elektriske forbindelser ved kontinuerlige belastninger op til relæets mærkstrøm. Konstruktionen er typisk plastikindkapslet for isolering og vibrationsbestandighed.
• Integreret diode på spolen beskytter styrekredsløbet ved at dæmpe den tilbageværende spænding, når spolen slukkes — en elektrisk sikkerheds- og holdbarhedsfunktion frem for en ekstra ekstern komponent.
• Relæet leveres uden monteringsholder; derfor bør mekanikere sikre korrekt fastgørelse og elektrisk forbindelse i køretøjets relæpanel eller på passende skinne/holder.

Elektriske data og driftstemperatur:

• Forsyningsspænding: 24 V DC
• Antal poler: 5 (vekslerfunktion)
• Nominel kontaktstrøm (ohmsk): 20 A
• Induktiv belastning: 5 A (ved induktive laster anbefales korrekt afklaring af belastningskarakteristik)
• Kapacitiv belastning: 5 A
• Driftstemperatur: fra -40 °C op til +125 °C

Kompatibilitet og anvendelse: Relæets mærkspænding 24 V gør det egnet til lastbiler, busser, militære køretøjer, landbrugsmaskiner og andre 24 V-systemer. Anvendelsesområder inkluderer blandt andet forlygter, ekstralys, horn, blæsere og varmeelementer, hvor både bryde- og skiftemulighed (veksling) er nødvendig. Tjek altid strømkrav for den aktuelle belastning — ved induktive eller højstartstrømme kan ekstra beskyttelse eller dimensionering være påkrævet.

Tekniske fordele og overvejelser:

• Integreret diode forenkler installationen ved at undgå behov for separat slukdiode i styrekredsen.
• Højt temperaturinterval gør relæet egnet til krævende miljøer med store temperaturvariationer.
• Relæets nominelle 20 A gør det velegnet til mange laster; for kontinuerlige induktive belastninger bør man overholde de angivne 5 A for induktive kategorier eller bruge relæ med højere specifikation alt efter behov.

Identifikation: Produktet markeres af brandet Hella og identificeres med MPN 108.02.77 (Hella). GTIN 4082300688504 kan benyttes ved indkøb, reservedelssøgning eller lagerstyring for at sikre korrekt komponentmatch.

Monteringstips:

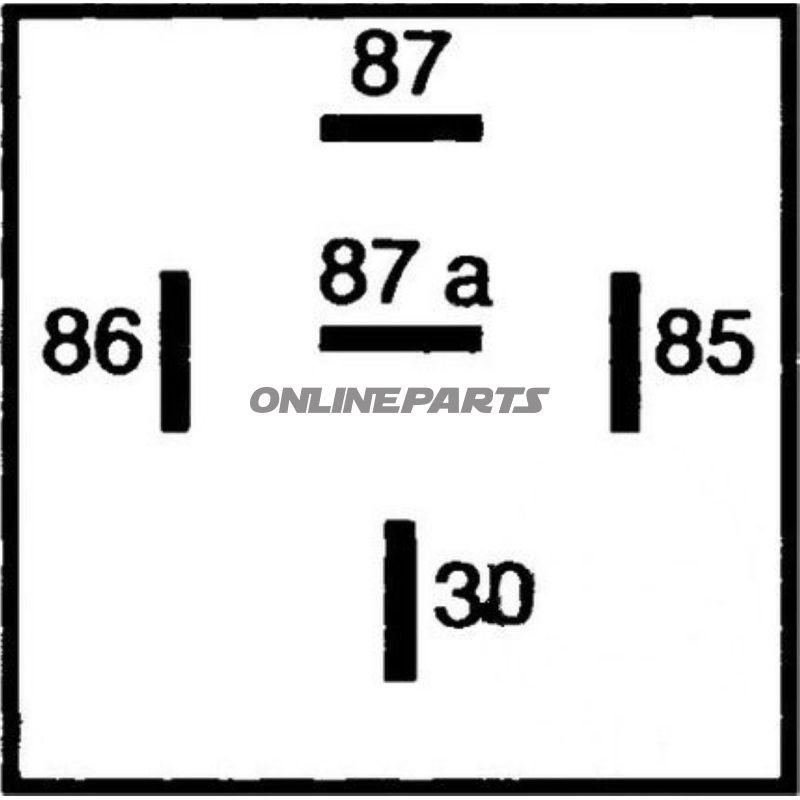

• Sørg for korrekt polforbindelse i henhold til eldiagrammet på køretøjet eller relæholderen.
• Da relæet ikke leveres med holder, anvend egnet relæholder eller fastgørelsesmetode for at reducere vibrationer og sikre kontaktintegritet.
• Ved installation i omgivelser med væsentlig støv eller fugt bør relæet placeres i et beskyttet relæhus eller kabinet.

MPN: 108.02.77 | Brand: Hella | GTIN: 4082300688504
