Veksler relæ 24V 20A 5-pole med WIDERSTAND

Vekslerrelæ 24 V, 20 A, 5-polet med modstand (Hella)

Produktoversigt: Dette 5-polede vekslerrelæ fra Hella (MPN 108.02.78, GTIN 4082300688535) er et elektrisk arbejdsstrømsrelæ beregnet til 24 V-systemer. Relæet indeholder en parallel modstand til spolen, hvilket påvirker spolekarakteristikken og mindsker følsomheden over for støj og transienter fra styrekredsen.

Funktion og anvendelse:

• Relæets primære funktion er at lukke og åbne strømkredsen mellem en strømkilde og en forbruger ved skift af styresignal – konkret en vekslerfunktion (change/switch).
• Velegnet til styring af hovedlys, ekstra- og arbejdslygter, horn, el-varme, blæsere, vindues- og sædemotorer, klimaanlæg og enkelte tændingskredse i 24 V køretøjer og maskiner.
• Den indbyggede parallelmodstand til spolen hjælper med dæmpning af spolesvingninger og kan reducere elektromagnetisk interferens i visse installationer.

Materialeegenskaber og tekniske data:

• Spænding: 24 V (DC).

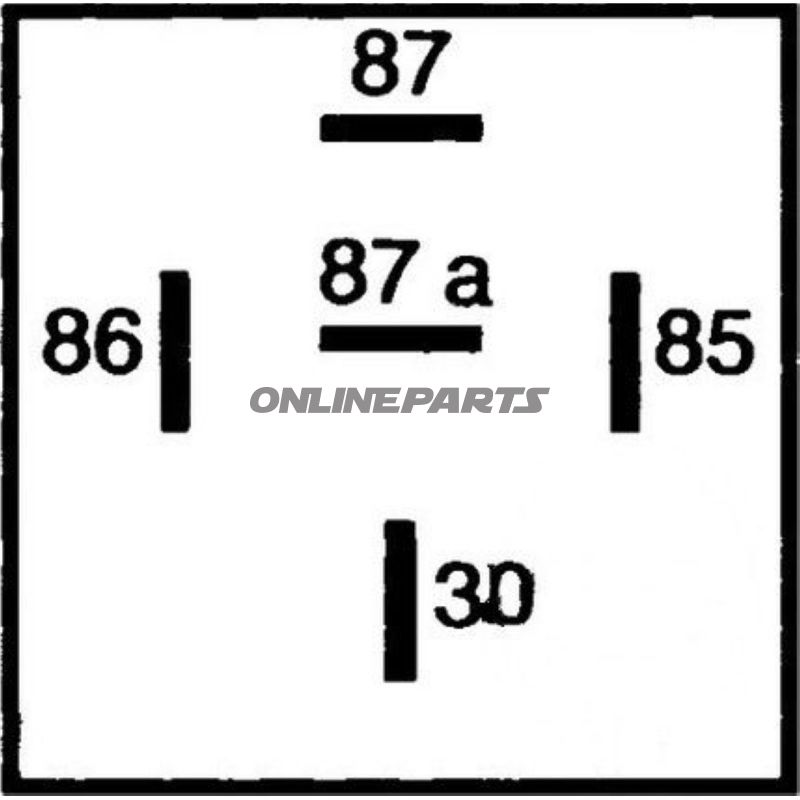

• Antal poler: 5 (vekslerfunktion).
• Nominel belastning: 20 A ved ohmsk belastning.
• Induktiv belastning: angivet 5 A.
• Kapacitiv belastning: angivet 5 A.
• Temperaturområde: fra -40 °C til +125 °C, hvilket gør relæet egnet til drift i krævende driftsmiljøer.
• Vægt: ca. 25 g.

Design og holdbarhed: Relæet er udført med standardkontakter og spolekonstruktion som forventet fra Hella; materialevalget til kontakter og hus er designet til drift i motormiljøer, hvor vibration, temperaturvariation og elektrisk støj forekommer. Relæets belastningsgrænser skal overholdes i forhold til lastens karakter (ohmsk vs. induktiv/kapacitiv) for at sikre lang levetid og undgå kontaktpitting.

Kompatibilitet og montage:

• Passer i 24 V elektriske installationer, typisk i lastbiler, landbrugsmaskiner, busser og industrielt udstyr.
• Relæet leveres uden holder; montagetilbehør skal vælges efter chassis- eller relæholderens udformning.
• Ved udskiftning bør man kontrollere stift- og fatningskonfiguration samt pol-/funktionsoverensstemmelse med originalt relæ.

Sikkerhed og installering: Overhold korrekt dimensionering af sikringer og kabeltværsnit i forhold til 20 A mærkeværdien. Ved induktive belastninger anbefales ekstra dæmpning eller korrekt snubber-løsning, hvis belastningen overskrider de angivne 5 A for induktiv last. Følg gældende køre- og installationsstandarder for 24 V systemer.

Identifikation: Produktet er fremstillet af Hella og identificeres med fabrikationsnummer (MPN) 108.02.78 og GTIN 4082300688535. Disse numre benyttes til at sikre korrekt reservedelsmatch og sporing ved indkøb og service.

Bemærkninger: Angivne værdier for induktiv og kapacitiv last er specificerede driftsgrænser; for applikationer med højere induktive strømme anbefales at vælge relæ med passende kontaktkapacitet eller benytte hjælpekreds for at beskytte relækontakterne mod hurtig slid.
