Arbejdsstrømsrelæ 24V 91/6

Arbejdsstrømsrelæ 24V 91/6 til lyskilder, horn og elektriske forbrugere

Produktoversigt
Dette er et 4-polet arbejdsstrømsrelæ fra Hella (GTIN: 4082300281576, MPN: 108.10.09) beregnet til 24 V-systemer. Relæet fungerer som en elektronisk kontakt, der lukker strømmen mellem strømkilden og en elektrisk belastning, f.eks. forlygter, ekstra lygter, horn, varmeapparater, blæsere, el-motorer, vinduesløftere, klimaanlæg og tændingssystemer.

Funktion

• Relæet er et lukke-relæ (normal åben kontakt) — når spolen aktiveres, lukker kontakten og fører strøm til belastningen.
• Indbygget parallel modstand til spolen sikrer stabil spolestrøm og reducerer støj og uønskede koblingseffekter.
• Designet til at skåne styringskontakter ved at lade høje belastningsstrømme gå gennem relæets kontakter fremfor gennem kontakten i instrumentet eller styringen.

Materialer og konstruktion

• Mini-relæ i kompakt hus med holder for montage. Holderen giver fast fastspænding og gør udskiftning enkel for værkstedet.
• Flatstik-tilslutninger 6,3 mm (standard fladstik) for hurtig og sikker forbindelse til kabelnettet.
• Hus og kontakter er udført for drift ved 24 V og dimensioneret til kontinuerlig belastning op til angivet strøm ved de specificerede temperaturforhold.
• Fladt sikringsindstik er omtalt i dokumentationen; produktet leveres uden udskiftelig sikring monteret i indsats (dette er en holder til sikringsindsats, ikke en integreret smeltesikring ved levering).

Tekniske egenskaber

• Driftsspænding: 24 V
• Antal poler: 4
• Kontaktfunktion: Lukker (normalt åben)
• Belastning (ohmsk): 15 A (angivet ved +80 °C for lukkekontakten)
• Max driftstemperatur: op til 80 °C

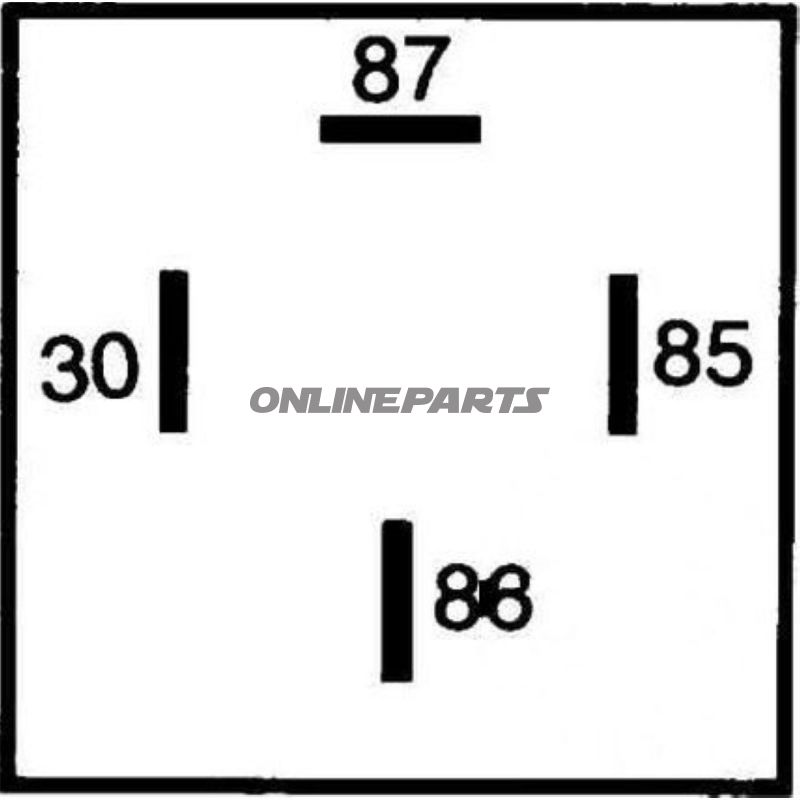

• Plug-id: A, skematisk diagram: S10
• Med holder til montage

Kompatibilitet og anvendelse
Relæet er velegnet til 24 V køretøjssystemer som lastbiler, busser og specialkøretøjer samt mobile applikationer, hvor en kompakt 4-polet relæløsning med fladstik benyttes. Brug typisk til separat styring af forlygter, ekstralys, horn, blæsere og andre enheder, som trækker op til 15 A ved angivne forhold.

Fordele for mekanikere og teknisk personale

• Kompakt formfaktor og standard fladstik gør udskiftning og fejlfinding enkel i felten eller i værkstedet.
• Parallel modstand til spolen forbedrer stabiliteten i styrekredsen og minimerer risiko for uønsket inducering.
• Holderen gør montering overskuelig og lettere at fastholde i eksisterende monteringssteder i køretøjets el-område.

Mærke og identifikation
Produktet er fra Hella og identificeres med MPN 108.10.09 og GTIN 4082300281576. Disse oplysninger kan benyttes ved indkøb, reservedelsidentifikation og dokumentation i reparationsjournaler.

Bemærkninger ved installation

• Kontroller altid belastningsstrøm og temperaturforhold i applikationen; relæets kontaktbelastning er angivet til 15 A ved +80 °C.
• Selvom relæholderen er forberedt til fladsikring (15 A), leveres produktet uden indsats-sikring; monter passende sikring i henhold til applikationens krav.
• Følg køretøjets ledningsdiagram og sikre korrekte forbindelser til 24 V styrekredse for at undgå tilbagekoblinger eller beskadigelse af styreelektronik.
