Arbejdsstrømsrelæ (4-polet, 12 V) til styring af forbrugere

Produkt: Arbejdsstrømsrelæ fra Hella (MPN: 108.06.00, GTIN: 4082300576108). Dette er et 4-polet mikrorelæ uden holder, beregnet til at lukke strømmen mellem en strømkilde og en elektrisk forbruger ved aktivering af en styringsenhed, kontakt eller impulsgiver.

Funktion og anvendelse

• Relæets primære funktion er at fungere som et sluttekontakt-relæ: når spolen aktiveres, lukkes kredsløbet, og forbrugeren får strøm.
• Typiske anvendelser omfatter hovedlygte- og ekstralygtesystemer, horn, varmeelementer, køle-/ventilatormotorer, el-ruder, klimastyring og tændingsrelæer.
• Relæet indeholder en parallelmodstand til spolen, hvilket påvirker styrestrømmen og transientadfærden ved spolen.

Elektriske og mekaniske egenskaber

• Driftsspænding: 12 V DC.
• Antal poler: 4 (4-polet udførelse).
• Kontaktfunktion: Slutter (lukker kredsløbet ved aktivering).
• Bæreevne ved +80 °C: 20 A for lukkekontakten (angivet for ohmsk, induktiv og kapacitiv belastning).

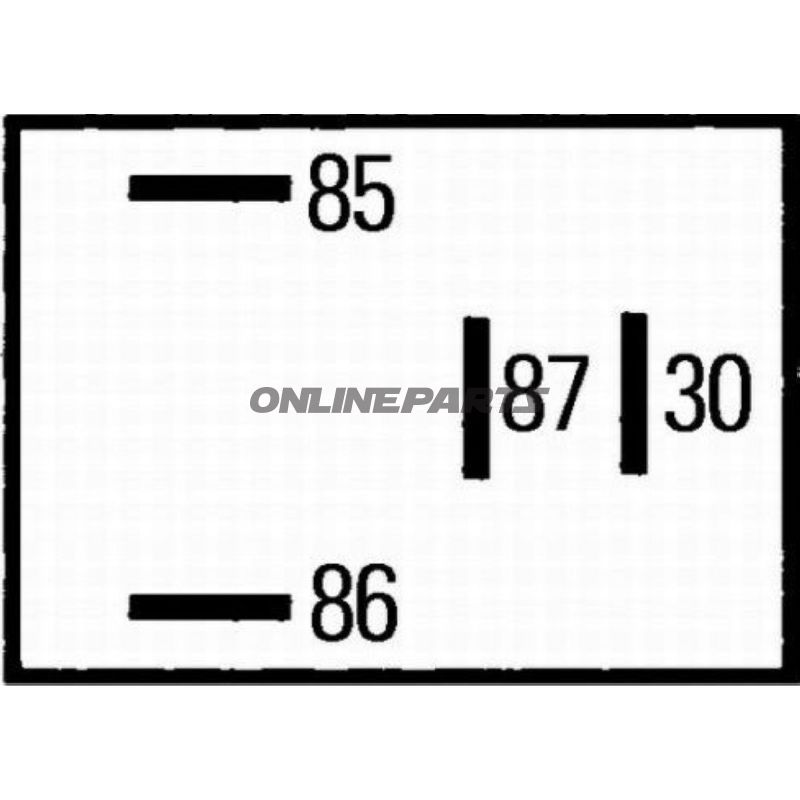

• Stiktilslutning: 2 fladstik 4,8 mm og 2 fladstik 6,3 mm (klemmerne 3 og 5 er 6,3 mm).
• Stiktype / udførelses-id: C.
• Skematisk fremstilling: S2.
• Beskyttelsesklasse: IP5K4 (støv- og trykvandsmodstandsrelateret klassifikation i dette format).
• Temperaturområde: -40 °C til +125 °C.
• Uden monteringsholder (mikrorelais uden holder).

Materialevalg og holdbarhed

• Relæer af denne type har typisk kontaktmaterialer og interne forbindelser udvalgt til at håndtere kontinuerlige 20 A belastninger ved temperaturer omkring +80 °C. Hella udfører materialevalg og overfladebehandlinger for at sikre lav kontaktmodstand og begrænset korrosion.
• Kapsling og isolationsmaterialer er dimensioneret til at fungere inden for det angivne temperaturområde og beskytte mod støv og vandsprøjt i henhold til den angivne IP-klassifikation.

Kompatibilitet og monteringsbemærkninger

• Relæet er beregnet til 12 V systemer og monteres via fladstikforbindelser. Kontroller kabelføringer, sikringer og kabeltværsnit ved tilslutning for at sikre korrekt strømvej og undgå spændingsfald ved belastning.
• Da relæet leveres uden holder, skal passende montagebeslag eller relæholder anvendes, hvis fastgørelse i bilen/maskinen ønskes.
• Kontroller krydstjek med køretøjets/el-systemets specifikationer (kontaktfunktion S2 og stik-id C) for at sikre pin- og funktionsmatch.

Sikkerhed og drift

• Anvend korrekt sikringsstørrelse i strømforsyningskredsen for at beskytte ledninger og kontakter ved kortslutning eller overbelastning.
• Tjek at varmeafledning og omgivelsestemperatur holdes inden for de angivne grænser for at undgå reduktion af belastningskapacitet.

Tekniske data (kort)

• Brand: Hella
• MPN: 108.06.00
• GTIN: 4082300576108
• Spænding: 12 V
• Poler: 4
• Belastning: 20 A (ved +80 °C)
• Uden holder
• Temperaturområde: -40 °C til +125 °C
• Beskyttelsesgrad: IP5K4

Kontakt producentens tekniske dokumentation eller serviceinformation fra Hella for detaljerede skematiske forbindelser og yderligere testdata ved særlige anvendelser.
