Arbejdsstrømsrelæ forskellige

Arbejdsstrømsrelæ 4-polet 12 V til lygter, horn og motorer

Produkt: Arbejdsstrømsrelæ fra Hella (GTIN: 4082300078671, MPN: 108.05.89). Dette er et firepolet 12 V shunt-/power-mini-relæ uden monteringsbeslag, velegnet til at lukke strømmen mellem batteri/strømkilde og forskellige elektriske belastninger.

Funktion

• Relæet fungerer som en elektrisk kontaktstyret af en spole: når spolen aktiveres, lukkes kredsløbet og strøm ledes fra klemme 30 til klemme 87 til den tilkoblede belastning.
• Anvendelsesområder omfatter forlygter, ekstra lygter, horn, varmeapparater, blæsere/ventilatormotorer, elektriske vinduesmotorer, klimaanlæg og tændingsrelaterede kredsløb.
• Indbygget parallelmodstand til spolen sikrer korrekt styring af spolestrømmen og reducerer tilbageslag i styringskredsløbet.

Materialer og konstruktion

• Kapsling og interne kontakter er designet til almindelig køretøjsbrug ved op til 80 °C omgivelsestemperatur. Materialevalget er rettet mod holdbarhed under vibrations- og temperaturpåvirkninger som forekommer i motorrum.
• Elektriske tilslutninger er udført som flade-stik (2 x 6,3 mm og 2 x 9,5 mm) for hurtig og sikker samling med standard kabelsko og ledningsnet i biler/motorcykler.
• Relæet leveres uden holder, hvilket gør det fleksibelt i forhold til montageplacering, men kræver overvejelse af fastgørelse og vibrationsdæmpning ved installation.

Tekniske egenskaber og ydeevne

• Spænding: 12 V
• Antal poler: 4
• Skiftefunktion: lukke (normal åben kontakt)
• Loadkapaciteter ved +80 °C (lukkerkontakt): ohmsk belastning 50 A, induktiv belastning 46 A, kapacitiv belastning 44 A

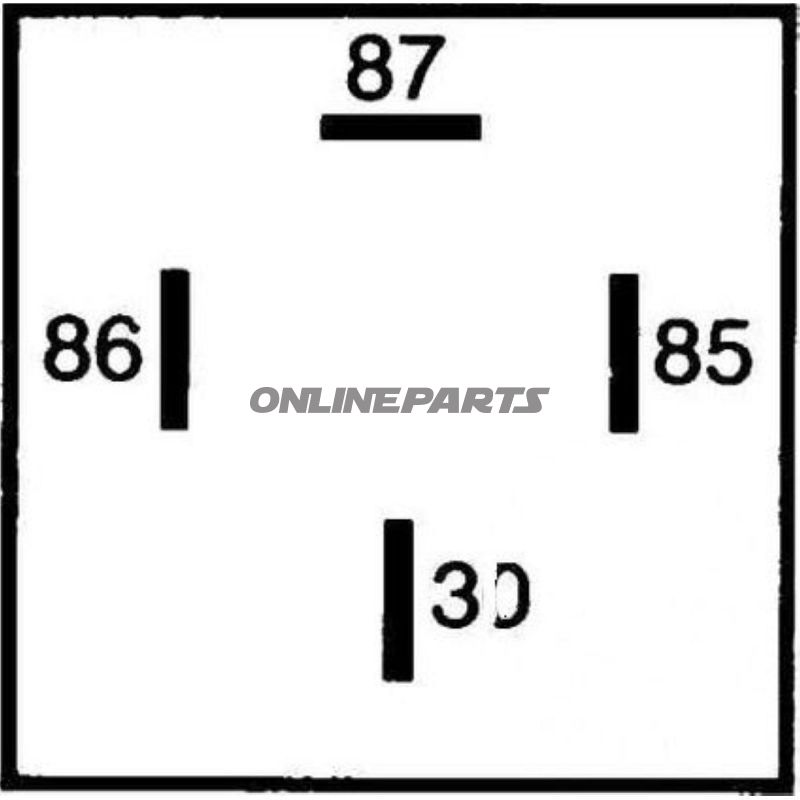

• Stiktype ID: B3, skemakode: S2

Kompatibilitet og installationsbemærkninger

• Passer i alle systemer, der benytter standard 4-polet 12 V relæer med de angivne fladstikstørrelser. Kontroller fysisk plads og om nødvendigt anvend en passende relæholder eller vibrationsdæmpende montage.
• Ved høj belastning og længere driftstider anbefales korrekt dimensionerede kabeltværsnit og sikringer tæt ved strømkilden for at begrænse spændingsfald og varmeudvikling.
• Da relæet leveres uden holder, skal monteringsløsning vælges efter køretøjets forhold (f.eks. motorrum vs. interiør) for at undgå fugt og korrosion på terminalerne.

Fordele ved denne type relæ

• Høj bæreevne for sin størrelse (op til 50 A ved ohmsk belastning), hvilket gør det egnet til lys- og motorapplikationer.
• Robuste fladstiktilslutninger for hurtig service og udskiftning i felten.
• Indbygget parallelmodstand giver stabil spolefunktion og mindsker risiko for fejlsignaler i styringskredsløbet.

Identifikation: Dette relæ er fremstillet af Hella og sælges under MPN 108.05.89. Den globale handelskode GTIN 4082300078671 kan bruges til entydig identifikation ved bestilling og reservedelsadministration.

Obs: Produktet leveres som enkelt relæ uden monteringsbeslag. Ved tvivl om kompatibilitet med et konkret køretøj anbefales kontrol af stiktype (B3), skematisk funktion (S2) og de elektriske belastningskrav før installation.
