Arbejdsstrømsrelæ 4-polet (12 V) til lygter, horn og motorer

Produktoversigt: Dette arbejdsstrømsrelæ fra Hella (MPN: 108.05.71, GTIN: 4082300078664) er et 4-polet, 12 V minirelæ med monteringsbeslag og parallelmodstand til spolen. Relæet fungerer som en elektrisk afbryder, der lukker kredsløbet mellem strømkilden og en belastning, så strømmen kan leveres gennem relæets kraftige kontakter i stedet for via betjeningsafbrydere eller ledningsnettets svagere punkter.

Funktion og anvendelse:

• Relæet aktiveres ved at påføre spænding til spolen; spolen har en indbygget parallelmodstand for at styre udkoblings- og tændingskarakteristikken.
• Bruges typisk til forlygter, ekstra kørelys, horn, varmelegemer, ventilator- og motorstyringer, elektriske vinduesmotorer, klimaanlæg og tændingssystemer, hvor man ønsker at lade relæets kontakter føre den store strøm.
• 4-polet udførelse med lukke-/sluttekontakt (closing) – velegnet hvor der kræves en simpel tænd/sluk-funktion for en belastning.

Materialer og konstruktion:

• Minirelæets kabinet og monteringsbeslag er udført i materialer beregnet til køretøjsbrug med god mekanisk stabilitet.
• Spole og kontakter er dimensioneret for gentagen skiftebelastning; parallelmodstanden til spolen er integreret for at sikre stabil spoleadfærd og reducere støj/udsving ved frakobling.

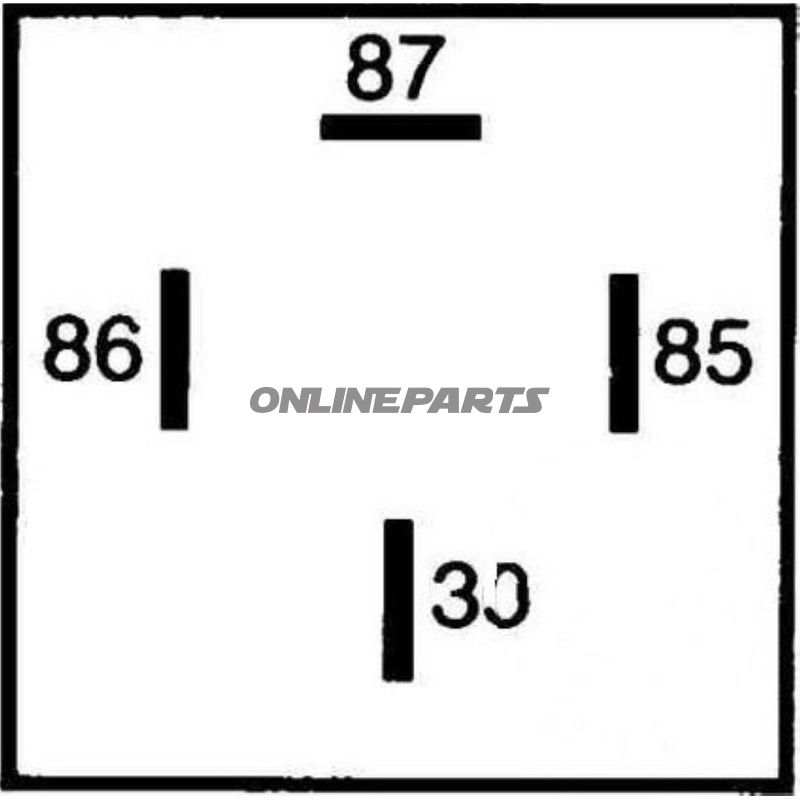

• Fladstiktilslutninger 6,3 mm (standard) for nem tilslutning og udskiftning i bil- og motorcykelinstallationer.

Tekniske egenskaber og ydeevne:

• Spænding: 12 V
• Antal poler: 4
• Kontaktfunktion: Lukker (closing)
• Belastningskapacitet (ved +80 °C, lukkerkontakt): ohmsk belastning 40 A, induktiv belastning 35 A, kapacitiv belastning 30 A
• Maksimum driftstemperatur op til ca. 80 °C
• Med monteringsbeslag for fastgørelse tæt ved belastningen eller i nærhed af eksisterende relæpaneler

Montage og kompatibilitet:

• Fladstik 6,3 mm gør relæet kompatibelt med standard bil- og motorcykelkontakter; sikrer hurtig udskiftning uden specialværktøj.
• Monteringsbeslaget tillader fastgørelse på ramme eller indre panel, hvilket reducerer vibration og bevægelse under kørsel.
• Typisk direkte anvendelig i eksisterende kredsløb, hvor en 12 V, 4-polet lukke-relæfunktion er nødvendig.

Praktiske fordele for mekanikeren:

• Reducerer belastning på betjeningsafbrydere og tynde ledninger ved at lade relæets kontakter føre hovedstrømmen.
• Standardiserede forbindelser og beslag gør det enkelt at integrere i diagnosticerede eller opgraderede anvendelser.
• Angivne belastningsdata ved +80 °C hjælper med valg af korrekt relæ til belastninger tæt på varmeelementer eller i varme motorrum.

Identifikation: Produktet distribueres under mærket Hella og kan genkendes via fabrikationsnummeret MPN 108.05.71 samt GTIN 4082300078664 for nøjagtig emneidentifikation ved indkøb eller service.

Tekniske data (kort):

Noter: Data bygger på fabrikantens tekniske specifikationer. Ved anvendelser tæt på grænseværdier (høj temperatur eller kontinuerlig høj belastning) anbefales det at kontrollere strømveje, sikringer og kabeldimensioner for at sikre sikker og holdbar drift.
