Ringtung 0,5-1,5 M4 JMP Pakke 25 stykker

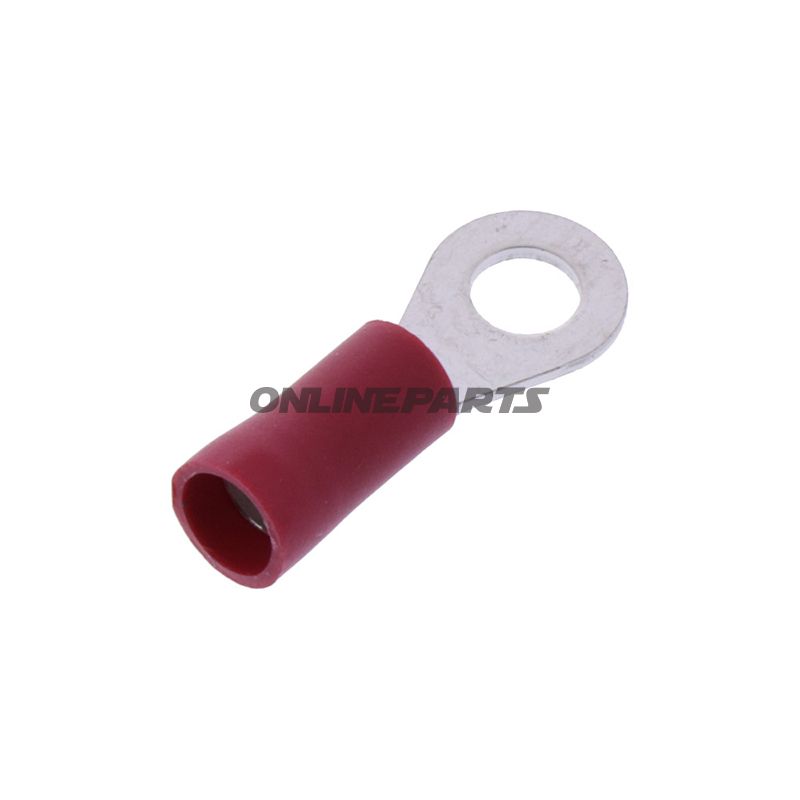

Ringkabelsko isoleret M4 til ledning 0,5–1,5 mm² (JMP)

Produktoversigt: Denne isolerede ringkabelsko fra JMP (MPN: 158.08.49, GTIN: 4043981349931) er beregnet til faste eller fleksible ledninger med tværsnit fra 0,5 til 1,5 mm² og passer til M4-bolte/skruehuller. Produktet leveres i pakke og er udført med rød isolering for hurtig farvekodning i tavler og køretøjsinstallationer.

Funktion og anvendelse:

• Ringkabelskon forbinder en ledning mekanisk og elektrisk til en skrue eller bolt (M4), hvilket sikrer en pålidelig kontaktflade, der modvirker løsnelse ved vibration.
• Isoleringen beskytter mod kortslutning ved at dække lederens afisolerede del og samtidig give visuel farvemarkering for ledningsdimension.
• Egnede anvendelsesområder omfatter elektriske installationer på motorcykler, stel- og batteriforbindelser, sikrings- og fordelerplader samt andre lavspændingsapplikationer i køretøjer og maskineri.

Materialer og egenskaber:

• Krympe-/trykdel (lederkontakt) er udført i elektrolytisk kobber eller tilsvarende kobberlegering, som giver god elektrisk ledningsevne og mekanisk formbarhed ved pressning.
• Isoleringen er lavet af en termo- og slidstærk plast (typisk PVC eller polyolefin-variant i denne produktkategori), som giver elektrisk isolation og beskytter mod mekanisk slid. Farven er rød for standardkodning af lederstørrelser.
• Produktet er ikke beregnet til lødning i forbindelse med kabelenden (soldered connections: nej) og har ingen varmeskrumpningsfunktion (heat shrink tubing: nej).
• Temperaturbestandigheden er angivet til omkring -75°C på specimendata, hvilket indikerer modstand mod lave temperaturer; vær dog opmærksom på normale driftstemperaturgrænser for det anvendte isolationsmateriale i installationsmiljøet.

Tekniske detaljer og kompatibilitet:

• Passer til lednings-tværsnit: 0,5–1,5 mm².
• Borehul/skrueåbning: Ø ca. 4,3 mm, hvilket svarer til M4-montering.
• Antal poler: 1 (enkelt forbindelse pr. ringkabelsko).
• Velegnet til lavspændingsinstallationer; ikke beregnet til bærende mekaniske laster ud over den normale klemmekraft rundt om et kabeløjeblik.

Praktiske overvejelser ved montering:

• Afisoler ledningen til passende længde, indsæt leder i terminalens metalhul og crimpe med et korrekt dimensioneret crimpeværktøj for at sikre mekanisk og elektrisk kontakt.
• Sørg for at isoleringen sidder tæt mod kabelens ydre for at undgå blottede ledere.
• Kontroller at M4-skrue/bolt og skive passer i hullet (Ø 4,3 mm) og spændes med korrekt moment i forhold til applikationen for at undgå skader på terminalen.

Yderligere information: Produktet markedsføres af JMP under varenummer 158.08.49 (MPN) og kan identificeres via GTIN 4043981349931. Beskrivelsen dækker isoleret ringkabelsko til M4-monteringer og svarer til standardtyper anvendt i køretøjs- og maskininstallationer.
