Ringtung 0,5-1,5 M6 JMP Pakke 25 stykker

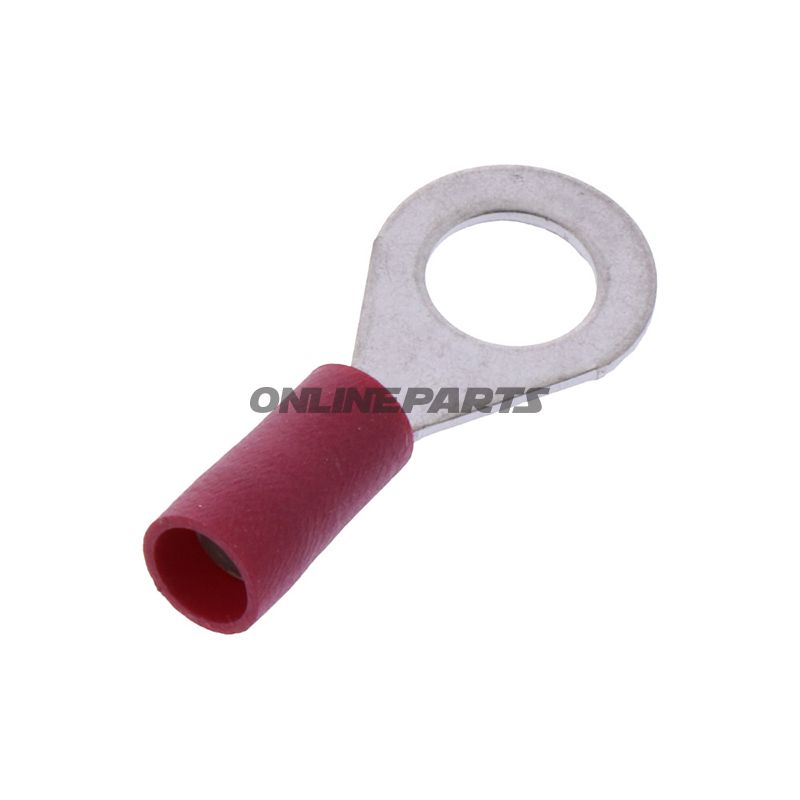

Isoleret ringkabelsko (ringtunge) M6 til ledningsdimension 0,5–1,5 mm²

Produkt: isoleret ringkabelsko fra JMP (MPN: 158.08.25, GTIN: 4043981349726). Denne ringkabelsko er designet til elektriske forbindelser, hvor en M6-bolt eller skrue anvendes som fastgørelsespunkt. Den leveres i rød udførelse og er beregnet til én leder pr. klemme.

Funktion

Ringkabelskoen overfører elektrisk strøm fra en enkelt leder til et fast punkt (bolt eller terminal) og sikrer samtidig mekanisk fastholdelse. Den isolerede krave reducerer risikoen for kortslutning og utilsigtet berøring af den blottede leder ved montering i tætte eller metalrige omgivelser. Konstruktionen uden loddet forbindelse gør den velegnet til hurtig præfabrikation og eftermontering.

Materialer og egenskaber

• Ledende del: Metallegering passende til kabelskoens formål (typisk tinpladeret kobber eller tilsvarende), udformet for lav overgangsmodstand og god mekanisk stabilitet.
• Isolering: Plastkrave i rød farve, som giver elektrisk isolering og farvekodning efter ledertværsnit.
• Temperaturbestandighed: Angivet ned til -75 °C. Dette beskriver lavtemperaturbestandighed; ved højere driftstemperaturer bør man kontrollere grænser for det specifikke installationsmiljø.
• Overfladebehandling: Standardoverfladebehandling for kabelsko af denne type sikrer korrosionsbeskyttelse og bedre elektrisk kontakt over tid.

Tekniske specifikationer

• Type: ringkabelsko (ring connector)
• Passer til skrue/bolt: M6
• Anbefalet ledertværsnit: 0,5–1,5 mm²
• Borehul/ø for bolt: 6,4 mm
• Isoleret: ja
• Lodning på forbindelsen: nej
• Antal poler: 1
• Varme-/koldbestandighed: angivet ned til -75 °C
• Farve: rød
• Producent: JMP (MPN 158.08.25, GTIN 4043981349726)

Kompatibilitet og anvendelsestips

Velegnet til elektriske installationer på motorcykler, køretøjer og stationære maskiner, hvor en M6-fastgørelse benyttes. Anvend ringkabelskoen til et enkelt ledertværsnit inden for det angivne interval (0,5–1,5 mm²) for at sikre korrekt mekanisk og elektrisk kontakt. Sørg for at afisolere lederen til passende længde og presse/krampe kappen med korrekt dimensioneret krimpværktøj for at opnå god mekanisk fastholdelse og lav overgangsmodstand. Undlad at forsøge at kombinere flere ledere i samme klemme, medmindre dette er specificeret som egnet.

Sikkerhed og montage

• Anvend korrekt størrelse M6-bolt og passende skiver for at fordele belastningen over ringkabelskoens flade og undgå deformation.
• Brug et kvalitetsskære- og afisoleringsværktøj samt et kalibreret krimpværktøj for at sikre ensartede krympninger.
• Kontroller elektrisk kontakt og mekanisk styrke efter montering, specielt i vibrationseksponerede miljøer som motorcykler.

Brandet JMP fremgår af produktets dokumentation (MPN 158.08.25). GTIN 4043981349726 kan bruges til verifikation i lager- og indkøbssystemer.
