Ringtung 1.0-2.5 M6 JMP Pakke 25 stykker

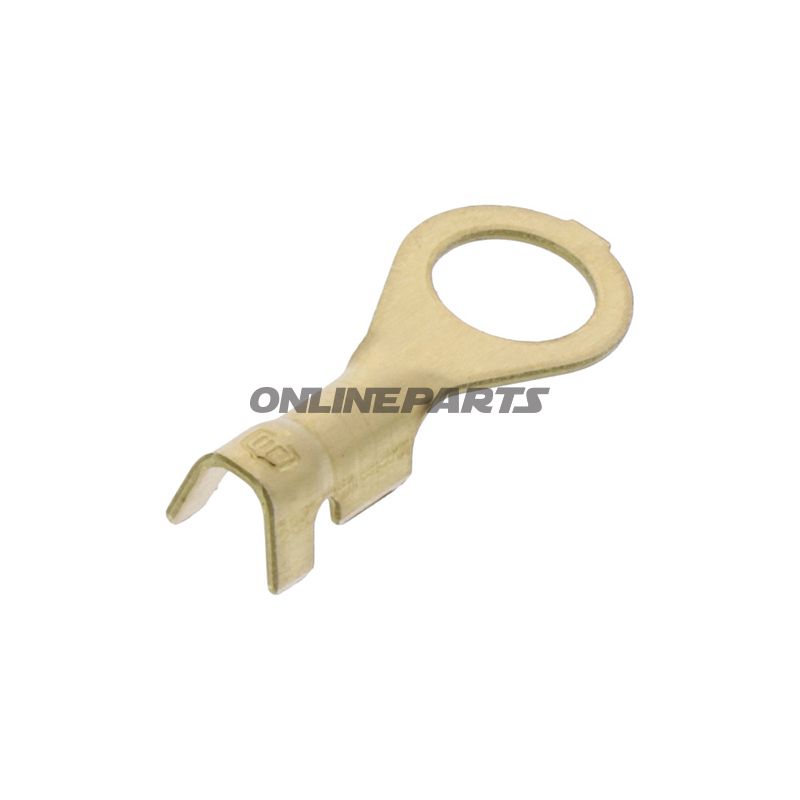

Uisoleret ringkabelsko (ringtunge) til M6, til kabeltværsnit 1,0–2,5 mm²

Produktnavn og identifikation: Dette produkt er en uisoleret ringkabelsko fra JMP, modelnummer (MPN) 158.08.86. GTIN: 4043981350302.

Ringkabelskoen er beregnet til fast elektrisk forbindelse, hvor en skrue eller bolt (M6) passer gennem ringens hul for mekanisk og elektrisk forbindelse. Den type ringkabelsko anvendes typisk til batteri- og jordforbindelser, forbindelser på chassis, udskiftning af slidte forbindelser og i installationer, hvor en robust, lavimpedans-tilslutning er påkrævet.

• Anvendelsesområde: Til fastgørelse på M6-skrue/bolt, fx på stel, jordskinne eller terminalblokke.
• Kabeltværsnit: Egnet til ledere fra 1,0 mm² op til 2,5 mm².
• Huldiameter: Ringens indre huldiameter er Ø 6,4 mm, designet til M6-forbindelse med plads til skive og møtrik.
• Antal poler: 1-polet udførelse til enkeltlederforbindelser.

Materialer og egenskaber: Ringkabelskoen er uisoleret og egner sig til direkte loddefri pressning eller mekanisk klemmning omkring lederens afisolerede ende. Uisolerede ringkabelsko giver god elektrisk kontakt og lav overgangsmodstand, forudsat korrekt krympning/fastgørelse. Produktet er ikke forsynet med varme-skrump eller isolationsærme, og forbindelsen bør beskyttes mod korrosion og mekanisk slitage efter montage (fx med korrisionsbeskyttende middel eller passende beskyttelsesdæksel i omgivelser, hvor fugt eller kemikalier forekommer).

Tekniske detaljer:

• Type: Ringkabelsko (ringtunge)
• Passer til: M6
• Kabeltværsnit (min–max): 1,0–2,5 mm²
• Svejsede/loddet forbindelse: Nej (til mekanisk krympning eller andre mekaniske forbindelsesmetoder)
• Isoleret: Nej
• Varmeskump: Ikke inkluderet

Mekaniske og elektriske overvejelser: For at opnå en sikker og holdbar forbindelse anbefales korrekt krympværktøj eller pressestempel designet til det aktuelle kabeltværsnit. Overkrympning eller anvendelse af forkert værktøj kan beskadige lederen eller ringkabelskoen og give dårlig elektrisk kontakt. Efter montage bør forbindelsen kontrolleres for mekanisk fasthed og eventuel bevægelse, samt beskyttes mod korrosion ved behov.

Kompatibilitet og brugsscenarier: JMP ringkabelskoen MPN 158.08.86 med GTIN 4043981350302 bruges ofte i motorcykel- og bilinstallationer, værkstedsreparationer og på elektriske kredsløb, hvor M6-fastgørelse er standard. Den simple, uisolerede konstruktion gør den velegnet til installationer med krav om kompakt og direkte metal-mod-metal kontakt.

Bemærkninger: Produktet leveres uisoleret og uden varme-skrump; sørg for at vælge passende beskyttelse og korrekt krympemetode ved montage. GTIN og MPN er inkluderet for entydig identifikation ved indkøb og reservedele: JMP, MPN 158.08.86, GTIN 4043981350302.
