Ringtung 10.0 M6 JMP Pakke 25 stykker

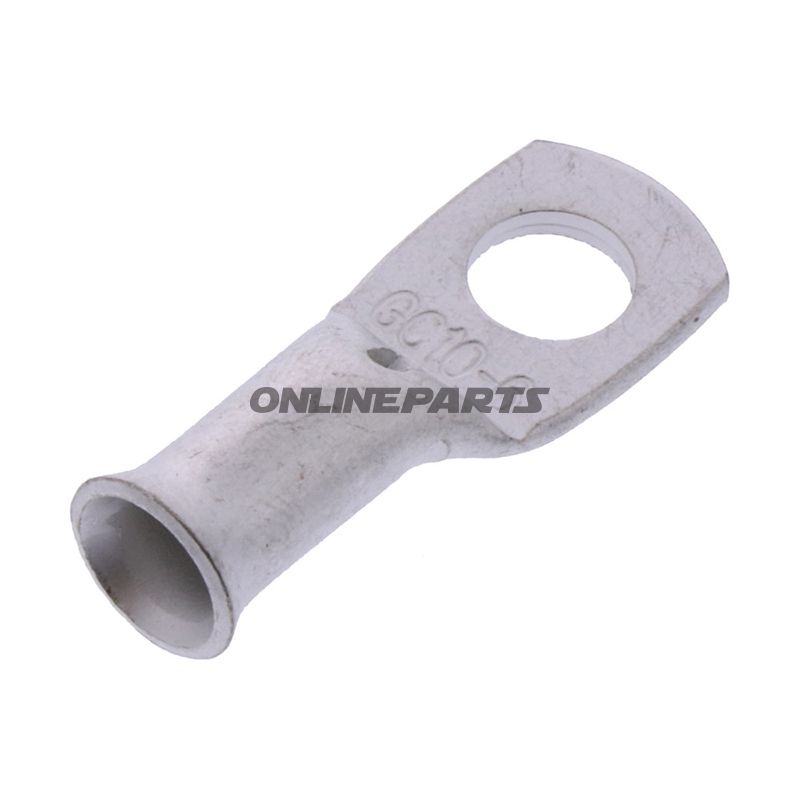

Ringtunge 10,0 mm² til M6 skrue – uisoleret kabelsko fra JMP

Produktoversigt: Denne uisolerede rørformede ringtunge fra JMP (MPN 158.08.81, GTIN 4043981350258) er beregnet til fast elektrisk forbindelse på bolte eller skrueforbindelser med M6-dimension. Den er egnet til ledertværsnit op til 10,0 mm² og har en boreåbning på cirka 6,4 mm, så den passer til standard M6-forbindelser.

Funktion og anvendelse: Ringtungen anvendes til mekaniske og elektriske forbindelser, hvor ledningen skal fastgøres sikkert på en skrue eller bolt. Ved at føre afisoleret leder ind i røret og pressere (krimpe) den eller lodde den i nogle tilfælde, opnås en pålidelig, lav-impedansforbindelse til stel, kabelsko eller samlemuffer. Fordelen ved en rørformet, uisoleret ringtunge er god mekanisk bæreevne og direkte elektrisk kontakt til skrue/boltens flade, hvilket er praktisk i motorcykelinstallationer, panelmontage og chassisjordforbindelser.

Materiale og egenskaber:

• Uisoleret udførelse: Ingen plastisk isolering, hvilket giver direkte metalskontakt og høj temperaturtolerance ved lokale varmebelastninger.
• Rørformet krop: Giver god mekanisk støtte til lederen ved krimpning; overfladen er elektronisk ledende.
• Designet til 1-pols forbindelse: Enkel konstruktion, velegnet til individuelle ledere og punktvise jord- eller forsyningsforbindelser.

Tekniske detaljer:

• Producent/brand: JMP (angivet MPN: 158.08.81)
• GTIN: 4043981350258
• Type: Ringtunge / ring connector, rørformet
• Passer til skrue/størrelse: M6
• Egnet ledertværsnit: op til 10,0 mm²
• Boreåbning: ca. Ø 6,4 mm
• Isoleret: Nej
• Varmekrympe: Nej
• Loddeforbindelser: Nej (primært beregnet til krimpning eller mekanisk fastgørelse)

Kompatibilitet og anvendelsesområder: Ringtungen er beregnet til brug i elektriske kredsløb, hvor en M6-forbindelse anvendes — typisk stel- eller batteriforbindelser på motorcykler og andre køretøjer, i instrument- og el-paneler samt i industrielle samlinger. Den uisolerede overflade gør den velegnet, hvor direkte metalskontakt til chassis eller skruehoved er ønsket, men kræver opmærksomhed for at undgå utilsigtede kortslutninger ved montering tæt på andre ledende dele.

Montering og anbefalinger til fagfolk:

• Forbered leder: Afisoler korrekt længde, så lederen fylder rørdelen uden at presse isoleringen ind i crimpeområdet.
• Krimpning: Brug passende krimpeværktøj til rørkabelsko for at sikre mekanisk stabilitet og lav overgangsmodstand. Vær opmærksom på korrekt krimpeprofil for 10,0 mm² ledere.
• Efterkontrol: Kontroller mekanisk fastholdelse og elektrisk kontinuitet efter montering. Ved uisolerede forbindelser bør der overvejes korrisionsbeskyttelse eller lakering afhængig af miljø.
• Sikkerhed: Undgå kontakt mellem uisolerede ringer og andre strømførende komponenter i trange montageforhold.

Yderligere oplysninger: Produktets tekniske data indikerer en enkel, robust ringtunge uden isolering og uden varmekrympefunktion. MPN 158.08.81 og brandet JMP identificerer denne variant i sortimentet. Ved specifikke krav til materialebelægning (f.eks. tinbelægning) eller krympetype anbefales det at verificere detaljer med leverandørens tekniske datablad.
