Ringtung 10.0 M6 JMP Pakke 25 stykker

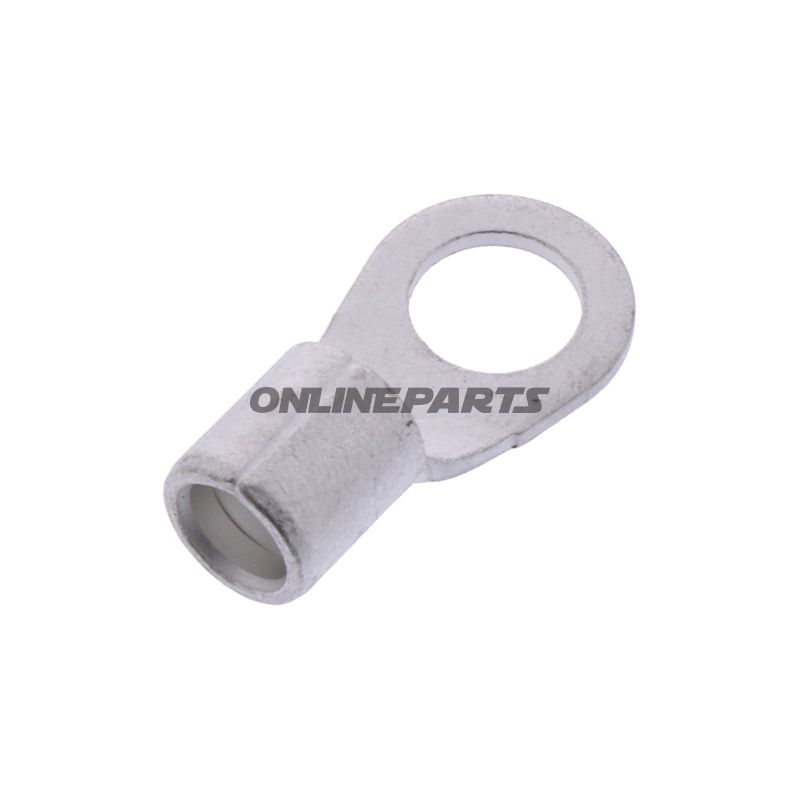

Uisoleret ringkabelsko (ringtunge) JMP M6 til ledningsmål op til 10,0 mm²

Produkt: Uisoleret ringkabelsko i metal fra JMP (MPN: 158.08.64, GTIN: 4043981350081). Denne ringtunge er udført efter DIN 46234 og er beregnet til kabeltværsnit op til 10,0 mm² med en monteringshuldiameter på 6,5 mm (passer til M6 bolte/skruefastgørelse).

Funktion og anvendelse

Ringkabelskoen bruges til sikker elektrisk forbindelse mellem en enkelt leder og en skrue- eller boltforbindelse. Den uisolerede konstruktion giver direkte metalskontakt og er velegnet til punktforbindelser i stel, batteriforbindelser, jordforbindelser og andre applikationer hvor man ønsker lav overgangsmodstand og robust mekanisk fiksering. Designet til én pol og uden loddeforbinding betyder, at forbindelsen fremstilles ved krimpning omkring lederen og mekanisk fastgørelse gennem ringens hul.

Materiale og egenskaber

• Materialevalg: Ringkabelskoen er fremstillet i metal (typisk kobberlegering eller tilsvarende elektrisk ledende materiale) med overfladeegenskaber der sikrer god elektrisk kontakt. Fordelen ved en uisoleret metalring er lav kontaktmodstand og høj strømføringsevne sammenlignet med isolerede varianter.
• Overflade: Overfladebehandling er valgt for at reducere korrosion og forbedre ledningsevnen — standard for denne type komponent er enten tinbelægning eller lignende beskyttelse. Kontrollér ved behov materialebeskrivelsen fra leverandøren for specifik legering og belægning.
• Krimpning: Produktet er ikke loddet og er beregnet til mekanisk krimpning. Vælg korrekt krimpeværktøj og dimension til 10,0 mm² leder for at opnå en pålidelig forbindelse.

Tekniske data

Montering og praktiske overvejelser

• Forbered lederen ved at afisolere korrekt og undgå skader på lederstrengene; brug passende krimpdorn og moment ved skrue/bolt for at sikre en mekanisk stabil og lavmodstandsforbindelse.
• Da produktet er uisoleret, bør det anvendes i applikationer hvor risikoen for kortslutning til nærliggende metaldele er håndteret (isoleringsrør, korrekt placering eller sekundær isolering hvis nødvendigt).
• Kontroller pladsforhold ved montage, så ringens flade og hul passer til monteringspunktet, og at skruens hoved eller møtrik har korrekt størrelse.

Kompatibilitet og identifikation

Dette produkt fra JMP (MPN 158.08.64, GTIN 4043981350081) svarer til ringkabelskoer specificeret i DIN 46234 og er kompatibelt med standard M6-fæstninger. Anvend produktet hvor kravene til ledertværsnit, huldiameter og uisoleret forbindelse matcher installationens forudsætninger.

Bemærk: Oplysningerne dækker produktets funktion og tekniske egenskaber. Hvis du har brug for præcis materialeangivelse (f.eks. nøjagtig legering eller belægningstype) eller dokumentation til certificering, anbefales det at kontakte leverandøren JMP eller tjekke produktdatabladet.
