Ringtung 10.0 M8 JMP Pakke 25 stykker

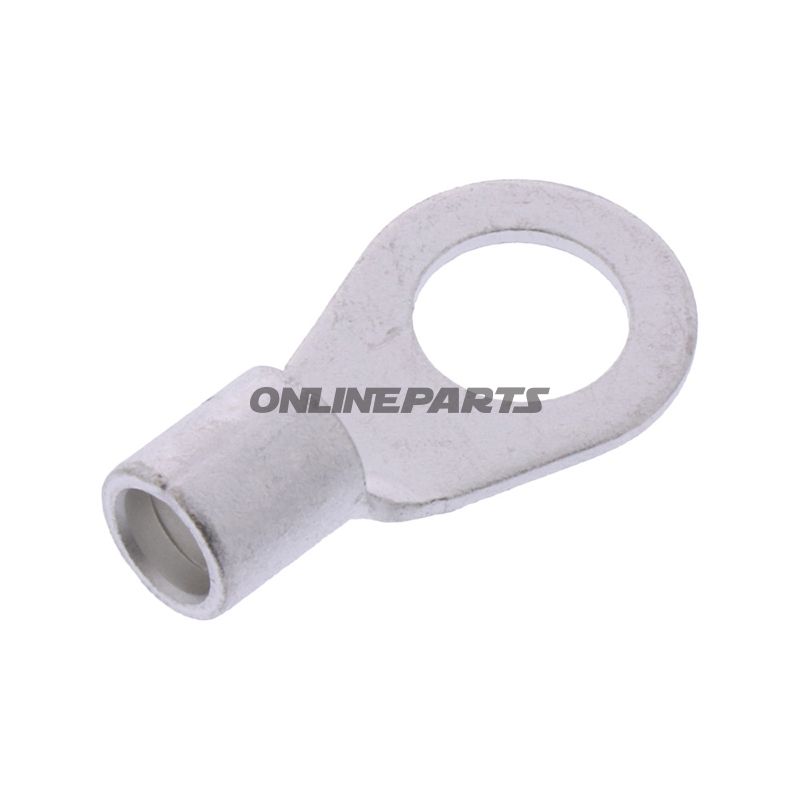

Uisoleret ringkabelsko (ringtung) til M8, beregnet til kabeltværsnit op til 10,0 mm²

Produkt: Uisoleret ringkabelsko fra JMP (MPN: 158.08.72, GTIN: 4043981350166). Denne ringkabelsko er designet til faste og bløde ledere med tværsnit op til 10,0 mm² og passer til bolthul Ø 8,4 mm (egnet til M8-forbindelser).

Funktion og anvendelse

• Ringkabelskoen bruges til elektriske forbindelser, hvor ledere skal fastgøres mekanisk til stel, klemmer eller terminaler ved hjælp af en skrue eller bolt.
• Uisoleret udførelse gør den velegnet i installationer hvor isolering enten ikke er nødvendig eller håndteres separat (f.eks. ved brug af krympeflex eller ekstra isoleringslag senere i montageprocessen).
• Standardformen (ring) sikrer et stabilt elektrisk kontaktpunkt og reducerer risiko for løse forbindelser ved vibrationer, hvis korrekt monteret.

Materialevalg og egenskaber

• Materiale: Typisk kobber eller kobberlegering med tinbelægning for forbedret korrosionsbestandighed og ledningsevne. Tinbelægning mindsker oxidering og forbedrer langtidsholdbarheden i almindelige motormiljøer.
• Konstruktion: Uisoleret, enkeltpolig ringkabelsko uden loddeforbindelse; ledningsenden klemmes eller pressedes ind i skaftet (crimp) for mekanisk og elektrisk forbindelse. Produktdata angiver ingen indbygget krympehætte eller isolering.
• Standard: Udførelsen følger DIN 46234, hvilket sikrer kompatibilitet med etablerede mål og krav til ringkabelsko i industrielle og køretøjsrelaterede installationer.

Tekniske detaljer

• Til kabeltværsnit: op til 10,0 mm²
• Egnet til bolt/stud: M8 (boring Ø 8,4 mm)
• Isoleret: Nej
• Loddet forbindelse: Nej
• Poler: 1

Montage og monteringsvalg

• Skal pressede (crimpes) korrekt med passende crimpværktøj for at opnå optimal mekanisk og elektrisk forbindelse; løse eller dårligt pressede forbindelser kan give høje overgangsresistenser og varmeudvikling.
• Ved anvendelse i omgivelser med høje krav til vibration eller korrosion anbefales supplerende beskyttelse, fx krympeflex eller et korrosionsbeskyttende middel efter montering.
• Kontroller boltens spænding og overflade (ren og fri for maling/oxid) for at sikre god kontaktflade.

Kompatibilitet og anvendelsesområder

• Velegnet til elektriske tilslutninger på motorcykler, mindre køretøjer, styre- og jordforbindelser samt til industrielle kontrolpaneler, hvor M8-terminal anvendes.
• Passer til både maskinelle og håndværksmæssige monteringsprocedurer, forudsat korrekt crimpteknik.

Identifikation

• Brand: JMP — delenummer (MPN) 158.08.72.
• GTIN: 4043981350166 (bruges til produktidentifikation i lager- og indkøbssystemer).

Kvalitets- og sikkerhedsovervejelser

• Sørg for korrekt dimensionering i forhold til strøm og ledertype; 10,0 mm² angiver maksimal anbefalet ledertværsnit, ikke en garanti for kontinuerlig maksimal strøm — beregn efter applikationens strømkrav og temperaturforhold.
• Uisoleret udførelse kræver opmærksomhed på forebyggelse af utilsigtet kortslutning i tætte montageforhold.

Bemærk: Produktet omtales ofte i pakker; specifikke leveringsmængder eller emballageangivelser bør bekræftes ved bestilling, da emballagemængder kan variere afhængigt af leverandør og distributionskanal.
