Ringtung 1,5-2,5 M4 JMP Pakke 25 stykker

Ringkabelsko (isolering) til M4 – til ledertværsnit 1,5–2,5 mm²

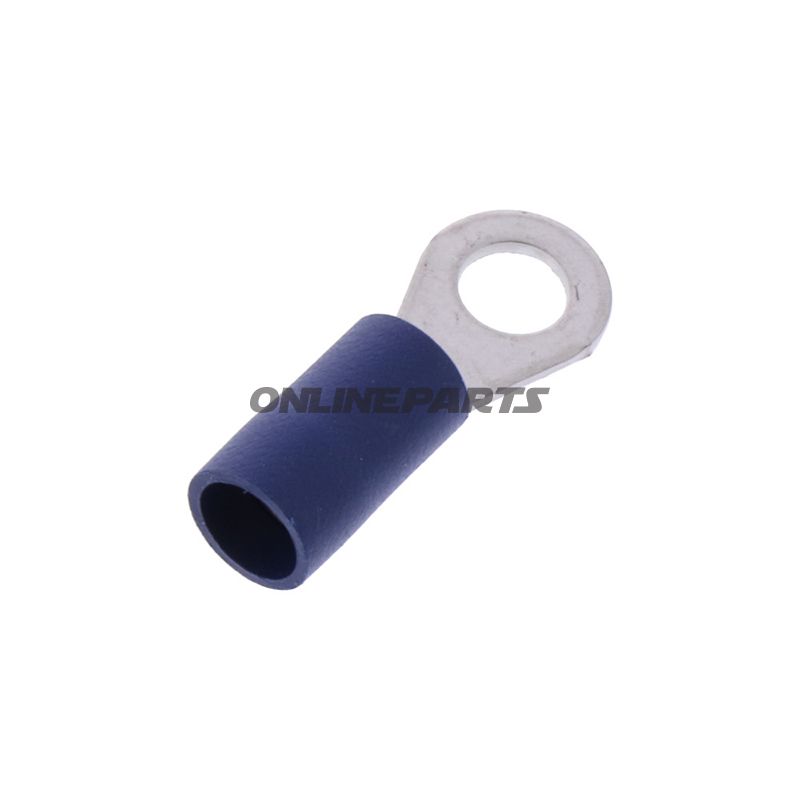

Produkt: JMP ringkabelsko, blå, model 158.08.24 (GTIN: 4043981349719). Denne isolerede ringkabelsko er beregnet til fastboltning på M4-skrue/bolt og til ledere i tværsnitområdet 1,5–2,5 mm².

Funktion
Ringkabelskoen anvendes til at sikre elektrisk og mekanisk forbindelse mellem en enkeltleder og en skrue- eller boltforbindelse. Den samlede konstruktion gør det muligt at fastgøre ledningen sikkert på terminaler, stelpunkter eller jordforbindelser, hvor man ønsker en pålidelig kontaktflade, der samtidig beskytter lederens afisolerede ende mod mekanisk slitage.

• Passer til: M4 skrue/bolt.
• Lederområde: 1,5–2,5 mm².
• Borediameter: Ø 4,3 mm (til M4 fastgørelse).
• Poler: 1 pole (enkeltleder pr. sko).
• Isoleret: Ja — blå isolering omkring kravatten for elektrisk isolation og farvekodning efter konvention.
• Temperaturbestandighed: oplyst ned til -75°C (angiver brugsegenskab ved lave temperaturer).

Materiale og egenskaber
Kroppen af ringkabelskoen er fremstillet i metal (typisk kobberlegering med tinbelægning for korrosionsbeskyttelse), hvilket giver god elektrisk ledningsevne og modstand mod oxidering. Den blå isolering er en polymer (PVC eller tilsvarende plastmateriale) og er formet omkring kraven for at give elektrisk isolation samt mekanisk aflastning af lederens afisolerede ende. Produktet er ikke beregnet til lodning i kraven (soldered connections: nej) og har ingen krympeflex (heat shrink tubing: nej).

Montering
For korrekt montage af denne ringkabelsko: afisoler lederender til passende længde, indsæt lederen i kabelskoens krave og crimpe med egnet crimpeværktøj dimensioneret til 1,5–2,5 mm². Efter crimpkontrol lægges ringkabelskoen over M4-skrue og fastspændes med passende moment for at opnå god elektrisk kontakt uden at deformere ringen.

Anvendelsesområder og fordele
- Velegnet til elektriske installationer på motorcykler, kontrolpaneler, stelforbindelser og andre applikationer hvor en M4-fastgørelse anvendes.
- Isoleringen reducerer risiko for kortslutning og beskytter mod mekanisk slid ved vibrationsbelastede miljøer.
- Standardiseret borehul (Ø 4,3 mm) giver kompatibilitet med almindelige M4-terminaler.

Kompatibilitet og identifikation
Dette produkt markedsføres under brandet JMP med producentens varenummer (MPN) 158.08.24. GTIN-koden 4043981349719 kan anvendes ved opslag i lager- eller indkøbssystemer for at sikre korrekt variant og farve (blå). Den tekniske typebetegnelse er ringconnector til M4.

Kvalitetsbemærkninger
Produktets tekniske data angiver en negativ temperaturbestandighed til -75°C; til højtemperaturapplikationer bør materialeog temperaturgrænser verificeres i forhold til konkret brugsmiljø. Da forbindelsen er crimpet, er korrekt værktøj og kvalitetssikring vigtig for langtidsholdbar elektrisk kontakt, især i vibrationsprægede installationer som på motorcykler.

Tekniske data (samlet)

• Type: Ringkabelsko
• Egnet til: M4
• Leder tværsnit: 1,5–2,5 mm²
• Borehul: Ø 4,3 mm
• Isoleret: Ja
• Lodning i krave: Nej
• Krympeflex: Nej
• Antal poler: 1
• Temperaturbestandighed: ned til -75°C

Brand: JMP. MPN: 158.08.24. GTIN: 4043981349719.
