Ringtung 1,5-2,5 M6 JMP Pakke 25 stykker

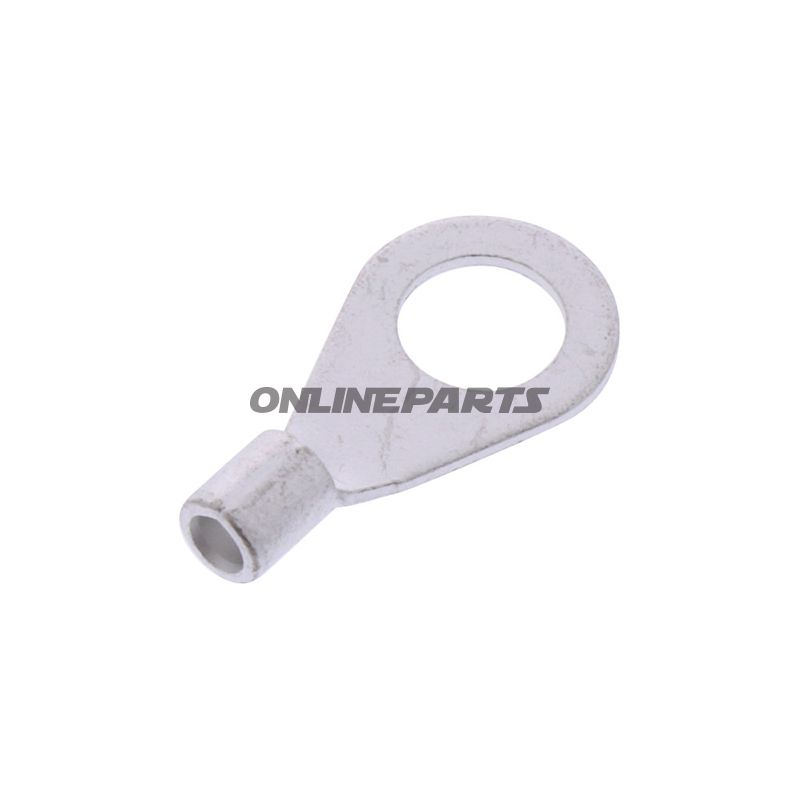

Uisoleret ringkabelsko JMP M6 til 1,5–2,5 mm² ledere

Produkt: Uisoleret ringkabelsko fra JMP (MPN: 158.08.69, GTIN: 4043981350135). Denne ringkabelsko er udført efter DIN 46234 og er beregnet til mekaniske og elektriske forbindelser, hvor en sikker skrue-forbindelse med M6-bolt er påkrævet.

Funktion

• Ringkabelskoens primære funktion er at etablere en pålidelig elektrisk forbindelse mellem en ledning og en skrue- eller boltterminal (M6).
• Den uisolerede udførelse gør den velegnet til steder hvor plads, varmeafledning eller høj strømbelastning gør plastik-isolering uhensigtsmæssig.
• Designet sikrer god mekanisk fastholdelse og et stort kontaktareal omkring bolthovedet, hvilket reducerer overgangsmodstand.

Materiale og egenskaber

• Ringkabelskoen er fremstillet i et elektrisk ledende metal (typisk tinpladeret kobber eller lignende legering hos JMP) for at kombinere god elektrisk ledningsevne med korrosionsbeskyttelse. Materialevalget giver lav kontaktsmodstand og god langtidsholdbarhed under normale driftsforhold.
• Uisoleret konstruktion betyder ingen plast- eller gummibelægning omkring krampe-området; dette forbedrer varmeafledning og gør forbindelsen egnet til højere strømme, forudsat korrekt dimensionering og montering.
• Der er ikke monteret krympeflex eller loddetilslutning; tilslutningen laves ved korrekt afisoleret kærne og presning/krympeværktøj anbefalet til kabelskoens dimension.

Tekniske data og kompatibilitet

• Egnet ledertværsnit: 1,5–2,5 mm².
• Monteringshul: Ø 6,5 mm, beregnet til bolt/nut med skruegevind M6.
• Standard: DIN 46234 (angiver dimensioner for uisolerede ringkabelsko).
• Antal poler: 1.
• Der er ingen isolering eller krympeslanger tilknyttet produktet; beregn dette separat hvis isolering eller ekstra mekanisk beskyttelse ønskes.

Anvendelsesområder

• Elektriske tilslutninger i køretøjer, motorcykler og maskiner hvor en skrueforbindelse benyttes.
• Panelmontage, jordforbindelser eller andre faste forbindelser i installations- og reparationsarbejde.
• Situationer hvor plads er trang, eller hvor isolering ikke ønskes pga. varmeafledning eller efterfølgende behandling.

Praktiske bemærkninger ved montering

• Brug korrekt dimensioneret krympeværktøj for 1,5–2,5 mm² ledere for at sikre mekanisk styrke og elektrisk kontakt.
• Sørg for at boltmateriale og kontaktflader er rene for korrosion og snavs for at minimere overgangsmodstand.
• Hvis elektrisk isolation eller ekstra mekanisk belastningsbeskyttelse er nødvendig, bør der tilføjes passende krympeflex eller kabelsko-isolering efter montage.

Identifikation: Produktet markeres og leveres under mærket JMP, MPN 158.08.69. GTIN 4043981350135 kan anvendes til stregkode- og lagerstyring samt entydig produktidentifikation i indkøbs- og reservedelslister.

Bemærk: Beskrivelsen angiver tekniske egenskaber og anbefalinger; vælg altid komponent efter spændings-, strøm- og miljøkrav på det konkrete anlæg.
