Ringtung 16,0 M8 JMP Pakke 25 stykker

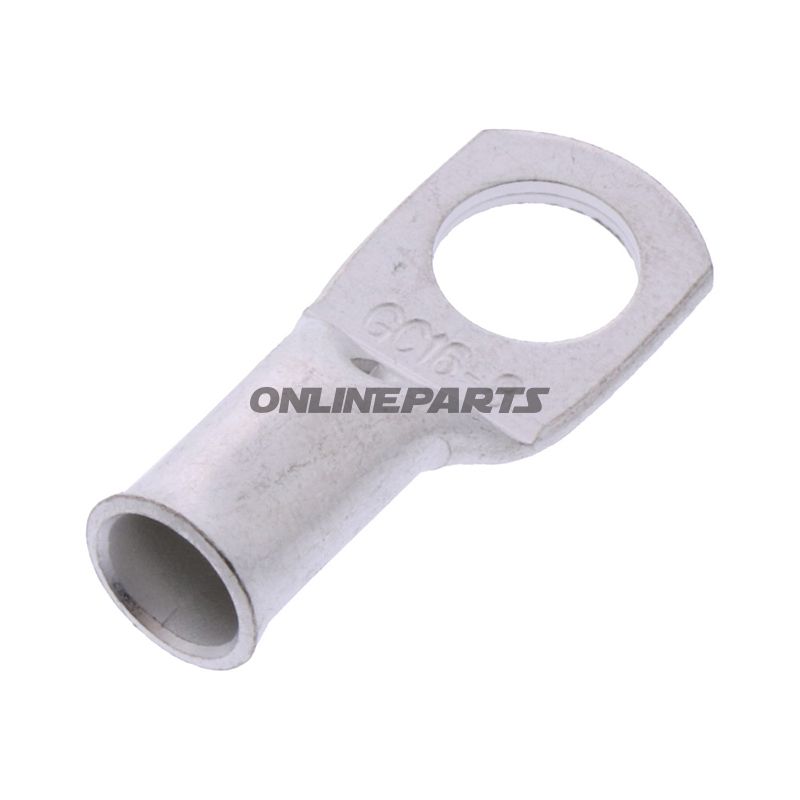

Ringtunge (rørformet kabelsko) JMP 16,0 mm² med M8 hul

Produkt: Ringtunge / rørformet kabelsko fra JMP (MPN: 158.08.99, GTIN: 4043981350432). Denne ikke-isolerede ringtunge er udformet til elektriske forbindelser hvor kabeltværsnit op til 16,0 mm² skal fastgøres med en M8-bolts eller skrue.

Funktion

Ringtungen anvendes til mekanisk og elektrisk forbindelse mellem ledere og stel, batteripoler eller terminalblokke. Den rørformede ende muliggør en sikker aflastning af kablet ved krympe- eller klemforbindelse (afhængig af værktøj og metode), mens ringdelen med Ø 8,4 mm borehul passer til M8-fastgørelse. Produktet er ikke isoleret, hvilket giver direkte metal-mod-metal kontakt og god strømføring ved korrekt monterede forbindelser.

Materialer og egenskaber

• Materiale: Metal udført for at sikre lav kontaktmodstand og mekanisk holdbarhed (typisk kobberlegering eller tinbelagt kobber hos JMP—kontroller evt. materialedokumentation ved behov for præcis legering).
• Overfladebehandling: Ofte tinbelagt for at reducere korrosion og forbedre lodde- eller klemforbindelsens pålidelighed; da produktet leveres ikke-isoleret, er der ingen plastisk kappe.
• Isolering: Ingen; sørg for korrekt isolering i applikationer hvor kortslutningsrisiko er til stede.
• Design: Rørformet kabelende til indsætnings- og krympeproces, ring med borehul Ø 8,4 mm til M8 skrue/bolt.

Tekniske data

De vigtigste mål og egenskaber er integreret i nedenstående punkter (jf. JMP-nummer og GTIN):

• Brand: JMP
• MPN: 158.08.99
• GTIN: 4043981350432
• Egnet til kabeltværsnit: op til 16,0 mm²
• Borehul: Ø 8,4 mm (passer til M8 fastgørelse)
• Type: Ringtunge / ring connector, 1 polet
• Isoleret: Nej
• Loddeforbindelse: Nej (designet til krympe/klem)

Kompatibilitet og montage

Ringtungen er beregnet til anvendelse på ledere i størrelsesordenen op til 16 mm². Ved montage anbefales korrekt dimensioneret krympetang eller kompressionsværktøj, der passer til rørformen for at sikre mekanisk styrke og lav overgangsmodstand. Da ringdelen har et borehul på 8,4 mm, skal M8-bolte eller -skrue anvendes sammen med passende skiver for at opnå ensartet kontakttryk.

Tekniske fordele ved konstruktionen

• Rørformet kabelende giver god lederkontakt og reducerer risikoen for ledningsfriktion eller frilægning ved belastning.
• Direkte metalkontakt uden isolering minimerer kontaktmodstand, forudsat korrekt krympning og fastspænding.
• Standard M8-borehul sikrer bred kompatibilitet med almindelige bolte- og skrueforbindelser i køretøjs- og maskinmiljøer.

Sikkerhed og anvendelsestips

• Sørg for at afskære og afisolere kablet korrekt inden indsætning i røret; fjern løse tråde og kontroller at hele lederen er inde i rørstykket før krympning.
• Anvend passende krympeværktøj og kontroller krympekvaliteten visuelt og mekanisk.
• Da produkterne er ikke-isolerede, skal forbindelsen efterfølgende beskyttes mod utilsigtet kontakt og korrosion, fx ved brug af krympeflex eller passende dækning i installationen.

Produktet markedsføres under JMP og er identificeret med MPN 158.08.99 og GTIN 4043981350432. Kontakt producentens dokumentation for yderligere materialeoplysninger eller certificeringer ved særlige krav til driftstemperatur eller korrosionsbestandighed.
