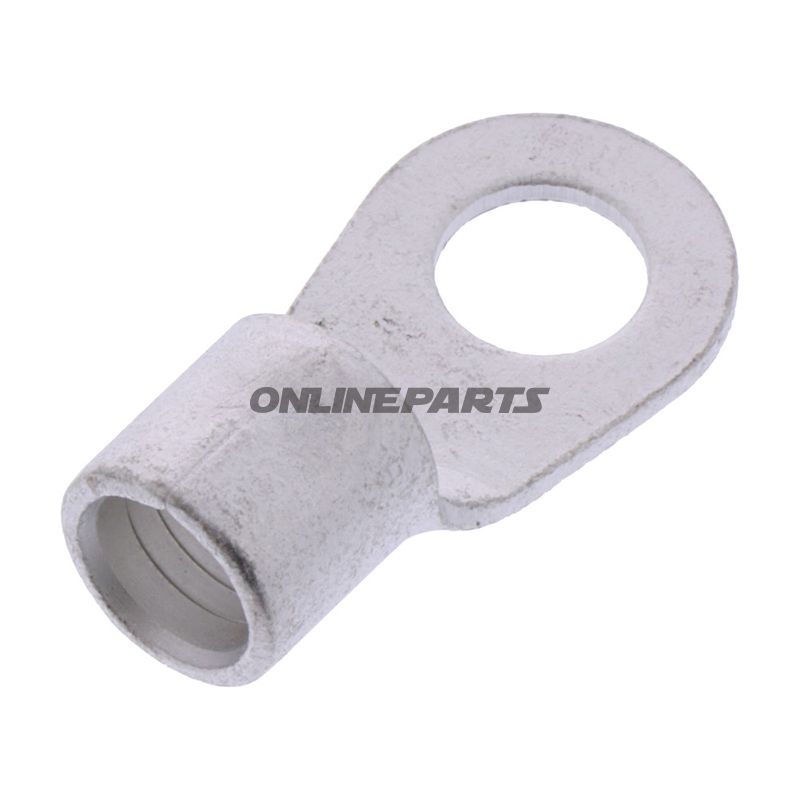

Ringtung 25,0 M8 JMP Pakke 25 stykker

Uisoleret ringkabelsko (ringtung) M8 til kabeltværsnit op til 25,0 mm²

Produkt: Uisoleret ringkabelsko fra JMP (MPN: 158.08.62, GTIN: 4043981350067). Denne ringtung er designet til fast forbindelse mellem kabel og skrue-/boltforbindelser med M8-gennemføring.

Funktion

• Ringkabelskoen etablerer en mekanisk og elektrisk forbindelse mellem en ledende leder og en fast monteringsbolt eller skrue. Den er beregnet til at blive presset eller krimpet fast omkring kabelets leder, hvorefter ringenden fastgøres med en møtrik eller skrue gennem en Ø 8,4 mm boreslids.
• Uisoleret udførelse betyder direkte metal-mod-metal kontakt i ringenden, hvilket giver lav overgangsmodstand når korrekt krympet og monteret.

Materiale og konstruktion

• Uisoleret metallegeme—typisk kobberlegering (blyfri overfladebehandling som tin) for at sikre god elektrisk ledningsevne og korrosionsbestandighed i almindelige motormiljøer. Materialevalget giver en balance mellem ledningsevne og mekanisk styrke til krympeforbindelse.
• Designet som en enkeltpolet ringkabelsko uden lodning eller varmekrumpning. Den er udført efter DIN 46234-standardens dimensioner, hvilket sikrer kompatibilitet med standardiserede bolte- og skruemål.

Tekniske data og anvendelse

• Kabeltværsnit: op til 25,0 mm² — velegnet til kraftigere signatur- og strømførende ledere i f.eks. startmotor-, jord- eller ladekreds.
• Borehul/bolt: Ø 8,4 mm hvilket svarer til brug med M8-bolt eller skrue.
• Type: Ring Connector (1-polet). Der kræves korrekt krympeværktøj til at opnå en holdbar og lav-modstandsforbindelse; svejsning/lodning er ikke nødvendig og produktet er ikke isoleret eller forsynet med krympeflex.
• Standard: DIN 46234 dimensioner følges i udformningen, hvilket gør delens mekaniske pasform forudsigelig ved service og reparation.

Praktiske bemærkninger til montage

• Forbered leder ved afisolering svarende til kamskærmen i kappen, kontroller at lederens tværsnit matcher angivelsen (op til 25,0 mm²).
• Anvend korrekt dimensioneret krympetang der er beregnet til uisolerede klemmer for at sikre mekanisk styrke og elektrisk kontakt. Forkert krympning kan øge overgangsmodstand og medføre varmeudvikling.
• Sørg for god kontaktflade mod bolthovedet/møtrikken og brug eventuelt skiver hvor nødvendigt for at fordele belastning i vibrationseksponerede installationer.
• Da produktet er uisoleret, bør det beskyttes mod utilsigtet kortslutning i lukkede installationer eller monteres således at ringenden ikke kan komme i kontakt med andre ledende dele.

Kompatibilitet og identifikation

• Produktet fra JMP med MPN 158.08.62 og GTIN 4043981350067 følger almindelige dimensioner for M8-tilslutninger. Bruges med M8-bolte og skrueforbindelser samt i kredsløb hvor ledere op til 25,0 mm² kræves.
• Angivelsen DIN 46234 sikrer at ringens mekaniske mål er i overensstemmelse med gængse industristandarder, hvilket forenkler udskiftning og reservedelsarbejde.

Sikkerhed og vedligehold

• Kontroller krympeforbindelsen visuelt og ved trækprøve ved serviceinterval. Tilstedeværelse af oxidlag eller løs krympning indikerer behov for omarbejdning.
• Anvend korrosionsbeskyttende foranstaltninger i aggressive miljøer, fx kontaktfedt beregnet til elektriske forbindelser, hvis delens metaloverflade udsættes for fugt og salt.

GTIN: 4043981350067 • MPN: 158.08.62 • Brand: JMP
