Ringtung 4.0-6.0 M10 JMP Pakke 25 stykker

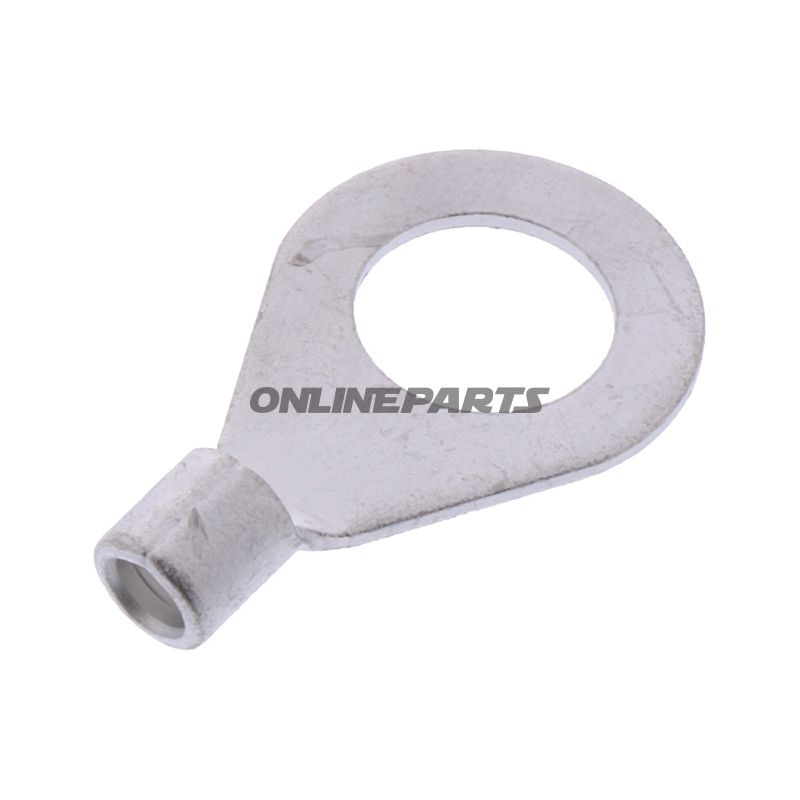

Ringkabelsko (ringtung) 4,0–6,0 mm² til M10 bolt — uisoleret

Produkt: JMP ringkabelsko, model 158.09.01 (GTIN 4043981350456). Denne ringkabelsko er udført til kabler med tværsnit mellem 4,0 og 6,0 mm² og passer til M10-/10,5 mm bolthuller. Produktet leveres af JMP og er konstrueret efter DIN 46234.

Funktion og anvendelse
Ringkabelskoens primære funktion er at skabe en mekanisk og elektrisk forbindelse mellem et kabel og en skrue- eller boltforbindelse. Den uisolerede ringform sikrer tæt kontakt omkring skrue-/boltens hoved, hvilket giver lav overgangsmodstand og god strømføring ved permanente eller semi-permanente forbindelsepunkter på stel, batteriklemmer, samletavler og jordforbindelser. Designet er enkelt og egnet til montører, mekanikere og elektrikere, der arbejder på motorcykler, køretøjer eller i industrielle installationer.

Materiale og egenskaber

• Uisoleret udførelse — ingen plastisk isolering eller krympeflex; anvendeligt hvor mekanisk beskyttelse ikke er påkrævet eller hvor varme/olie/gnister kræver metallisk løsning.
• Metallisk kontaktflade — typisk kobber eller tinpladeret kobber (standardmateriale for denne type ringkabelsko) for god elektrisk ledningsevne og korrosionsmodstand; sørg for korrekt overfladebehandling hvis anvendt i korrosive miljøer.
• Dimensionering til M10 — borehul på ca. 10,5 mm, så den passer til M10 bolte og skruer med normalt spil til underlagsskiver.
• Egnet til enkeltlederforbindelser (1-pol) uden lodning i enden (ikke loddet forbindelse).

Tekniske data (kort)

• Type: Ringkabelsko
• Passer til: M10 (boring Ø ≈ 10,5 mm)
• Kabeltværsnit: 4,0–6,0 mm²
• Isoleret: Nej
• Lodning: Nej
• Antal poler: 1
• Standard: DIN 46234

Praktiske overvejelser ved brug

• Afskær altid kablet korrekt og justér krimpværktøj til det angivne tværsnit for at opnå en sikker mekanisk krimpning og lav overgangsmodstand.
• Da produktet er uisoleret, bør du vurdere behov for ekstra isolering (f.eks. krympeflex eller isolerende dækplade) når det monteres tæt på bevægelige metaldele eller hvor risiko for kortslutning forekommer.
• Ved anvendelse på udendørs eller fugtige installationer kan ekstra korrosionsbeskyttelse være relevant, afhængigt af kontaktmaterialets overfladebehandling.
• Kontrollér boltens spændmoment og brug eventuelt skiver for at sikre jævn kontakt og undgå skader på ringkabelskoen.

Kompatibilitet og identifikation
Denne ringkabelsko er angivet af JMP under varenummer (MPN) 158.09.01 og registreret med GTIN 4043981350456. Den er et direkte valg til installationer, hvor kabeltværsnit 4,0–6,0 mm² skal forbindes til en M10-forbindelse i overensstemmelse med DIN 46234.

Bemærk
Oplysningerne om materiale og overfladebehandling bør bekræftes ved køb, hvis installationen skal opfylde særlige krav til kemisk modstand eller ekstra lave overgangsmodstande. Produktets konstruktion er enkel; korrekt håndværksmæssig montering er afgørende for driftssikkerheden.
