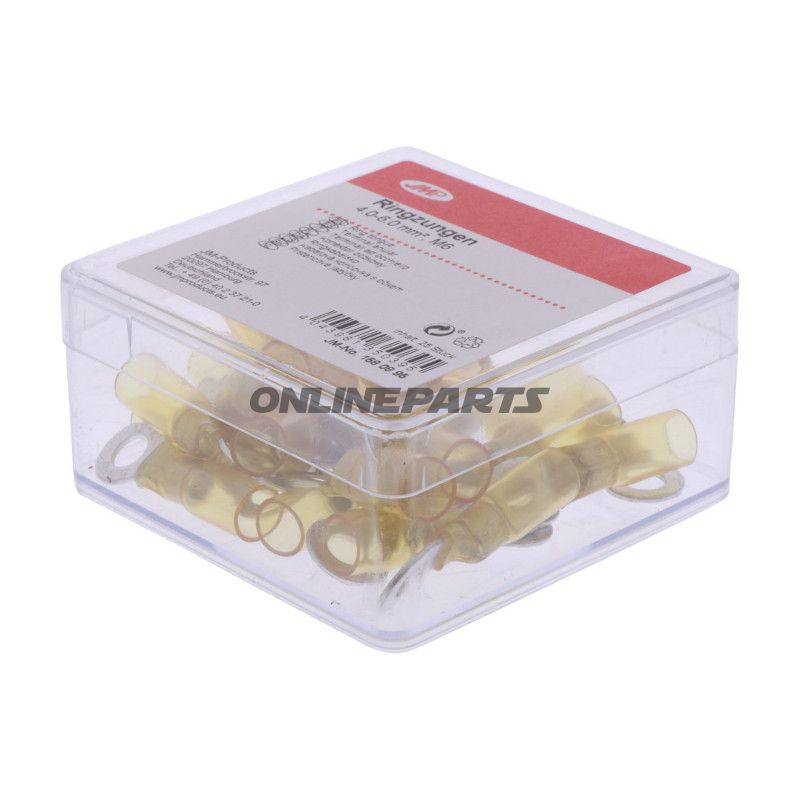

Ringtung 4.0-6.0 M6 JMP Pakke 25 stykker

Ringkabelsko (varmekrympelig) M6 til leder 4,0–6,0 mm² — JMP

Produktoversigt
Denne ringkabelsko fra JMP (MPN: 158.08.95, GTIN: 4043981350395) er en varmekrympelig, isoleret ringkabelsko beregnet til enkeltpolige forbindelser med M6-befæstigelse. Den er designet til ledere i området 4,0–6,0 mm² og leverer en kompakt, mekanisk og elektrisk forbindelse med integreret varmekrympemanchet for forbedret miljøbeskyttelse.

Funktion
Ringkabelskoens primære funktion er at skabe en pålidelig elektrisk forbindelse mellem kabel og skrue-/boltforbindelse. Den ringformede terminal sikrer god kontaktflade ved en M6-tilslutning (boringsdiameter ca. 6,5 mm). Den indbyggede varmekrympemanchet trækkes sammen ved opvarmning, så isoleringen forsegler kablets afisolerede ende og giver mekanisk fastholdelse samt øget modstand mod fugt og indtrængning af snavs.

Materiale og egenskaber

• Ledende del: Standard presset metal (blyfri), udført for god elektrisk ledningsevne og mekanisk korrektion ved presning.
• Isolering/varmekrympemanchet: Termoplastisk eller polyolefinbaseret krympefolie med klæbemiddelindlæg (heat-shrink med lim), som ved krympning danner en tæt forsegling mod fugt.
• Temperaturbestandighed: Opført med temperaturmodstand omkring -125 °C (angivet som lav temperaturgrænse), hvilket indikerer god kuldebestandighed; driftstemperatur ved højere grader afhænger af det specifikke isoleringsmateriale.
• Overfladebehandling: Typisk tinbelagt for at forbedre korrosionsmodstand og loddebarhed, men denne variant er afmærket som ikke-svejse-/loddeafhængig (presset forbindelse).
• Farve: Gul — anvendes ofte til farvekodning efter ledertværsnit.

Tekniske detaljer

• Egnet ledertværsnit: 4,0–6,0 mm²
• Tilboltning: M6 (borehul ca. 6,5 mm)
• Poler: 1
• Isoleret: Ja
• Varmekrympning: Ja (med indre klæbelag)
• Svejsede/loddeforbindelser: Nej — beregnet til pressede/krimpede forbindelser

Anvendelse og kompatibilitet
Produktet er velegnet til elektriske tilslutninger på motorcykler, små køretøjer og elektriske installationer, hvor pladsen er begrænset, og hvor en M6-fastgørelse bruges. Den varmekrympelige forsegling gør den oplagt til anvendelser, hvor vibration, fugt og snavs kan være til stede. Passer til kabler i det angivne tværsnitsområde — brug korrekt krimpeværktøj for at opnå optimal mekanisk og elektrisk forbindelse.

Montage og håndtering

• Afisoler kablet til passende længde og indsæt i kabelskoens rør.
• Foretag en korrekt krympe- eller presning med passende værktøj til isolerede ringkabelsko.
• Opvarm varmekrympemanchet jævnt til krympning og aktivering af det indre klæbemiddel for at opnå tæt forsegling.
• Kontroller mekanisk fastgørelse ved M6-bolten og elektrisk kontinuitet efter montering.

Identifikation
Dette produkt er markedsført under brandet JMP (MPN 158.08.95) og kan også findes i alternative katalogbetegnelser med reference til varmekrympelig ringkabelsko. GTIN 4043981350395 kan bruges til entydig identifikation i lager- og indkøbssystemer.

Bemærkninger
Angivne parametre relaterer sig til komponentens egenskaber; vurder altid installationens samlede elektriske belastning, temperaturforhold og vibrationsniveau, og vælg passende dimensionering og værktøj i overensstemmelse hermed.
