Ringtungen 4.0-6.0 M6 JMP Pakke 25 stykker

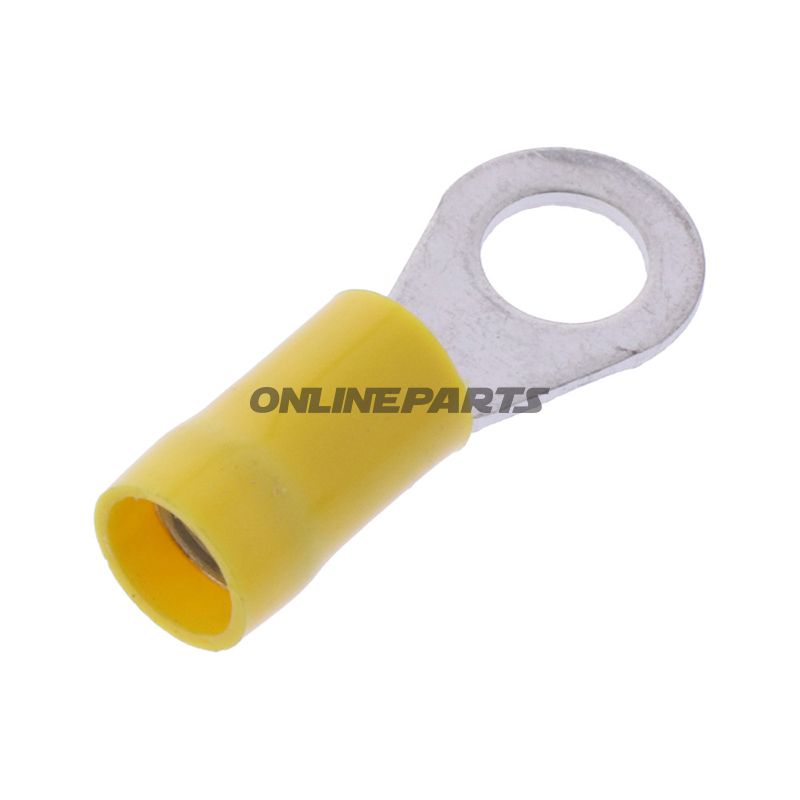

Isoleret ringkabelsko JMP M6 til ledningsmål 4,0–6,0 mm²

Produktoversigt: Dette er en isoleret ringkabelsko fra JMP (MPN: 158.08.60, GTIN: 4043981350043) beregnet til fastgørelse på M6-fæste. Ringkabelskoen anvendes til elektriske forbindelser, hvor en pålidelig mekanisk forbindelse omkring en skrue eller bolt er nødvendig, for eksempel jordforbindelser og strømtilslutninger på motorcykler, scootere og andre køretøjsinstallationer.

Funktion og anvendelse:

• Ringkabelskonceptet sikrer en mekanisk og elektrisk kontakt ved at lederen klemmes ind i kabelskoens bøsning, hvorefter ringens hul placeres over en M6-skrue eller -bolt og fastspændes.
• Isoleringen dækker forbindelsen og reducerer risikoen for kortslutning mod omgivende metaldele og beskytter mod utilsigtet berøring under servicearbejde.
• Velegnet til enkeltpolige tilslutninger, typisk ved jord- eller forbundne strømkabler i køretøjs- og maskinapplikationer.

Materialer og egenskaber:

• Kerne: Metallisk lederkontakt som sikrer lav kontaktmodstand (ikke loddede forbindelser).
• Isolering: Farvet gul krympfrit isoleringsmateriale, der giver elektrisk isolation og visuel identifikation af kabeltværsnittet.
• Temperaturbestandighed: Angivet til omkring -75 °C (oplysningerne angiver modstandsdygtighed ved lave temperaturer; ved høje temperaturer bør applikationens grænser vurderes særskilt).

Tekniske data (kort):

• Type: Ringkabelsko
• Egnet til skrue/bøsning: M6
• Ledningstværsnit: 4,0–6,0 mm²
• Huldiameter i ring: Ø 6,4 mm
• Poler: 1
• Isoleret: Ja
• Svejsede/loddede forbindelser: Nej

Kompatibilitet og monteringsnoter:

• Dimensioneringen (4,0–6,0 mm²) skal matche lederens tværsnit for korrekt mekanisk fastholdelse og elektrisk kontinuitet. Brug passende krympetang designet til isolerede kabelsko for at opnå korrekte klemkræfter.
• Hullet (Ø 6,4 mm) passer til standard M6-fæste, men sørg for at skrue og underlag giver god trykfordeling, eventuelt med skive, hvis monteringsmaterialet er blødere.
• Da der ikke er varmeflex eller krympeflex, bør forbindelsen beskyttes mod fugt og korrosion efter behov (f.eks. ved anvendelse af korrekt korrosionsbeskyttelse eller forseglingsmetoder i eksponerede miljøer).

Praktiske overvejelser for mekanikere:

• Tjek at lederens materiale og belægning (f.eks. kobber, tinbelagt) matcher krav til strøm og korrosionsmodstand i installationen.
• Kontrolmål efter krympning: mekanisk trækprøve og visuel inspektion for at sikre at isoleringen ikke er beskadiget, og at metalkernen er korrekt deformeret omkring lederen.
• Ved gentagne afmonteringer bør man vurdere om kabelskoen stadig giver tilstrækkelig kontaktmodstand eller om den bør udskiftes.

Identifikation: Produktet kommer fra JMP og er registreret under producentnummer (MPN) 158.08.60. GTIN 4043981350043 kan bruges ved indkøb eller ved søgning i leverandørkataloger for at sikre korrekt variant (isoleret ringkabelsko til 4,0–6,0 mm² med hul Ø 6,4 mm).
